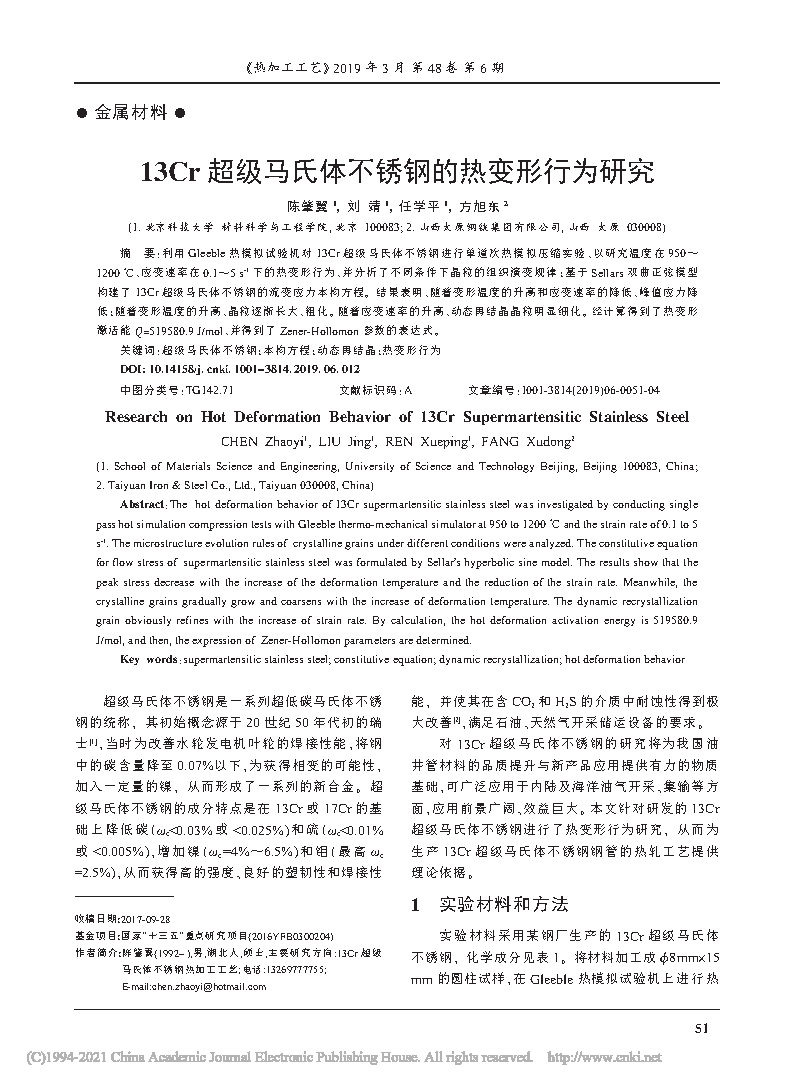

利用 Gleeble 热模拟试验机对 13Cr 超级马氏体不锈钢进行单道次热模拟压缩实验,以研究温度在 950~1200 ℃、应变速率在 0.1~5 s-1 下的热变形行为,并分析了不同条件下晶粒的组织演变规律;基于 Sellars 双曲正弦模型构建了 13Cr 超级马氏体不锈钢的流变应力本构方程。 结果表明,随着变形温度的升高和应变速率的降低,峰值应力降低;随着变形温度的升高,晶粒逐渐长大、粗化。 随着应变速率的升高,动态再结晶晶粒明显细化。 经计算得到了热变形激活能 Q=519580.9 J/mol,并得到了 Zener-Hollomon 参数的表达式。
