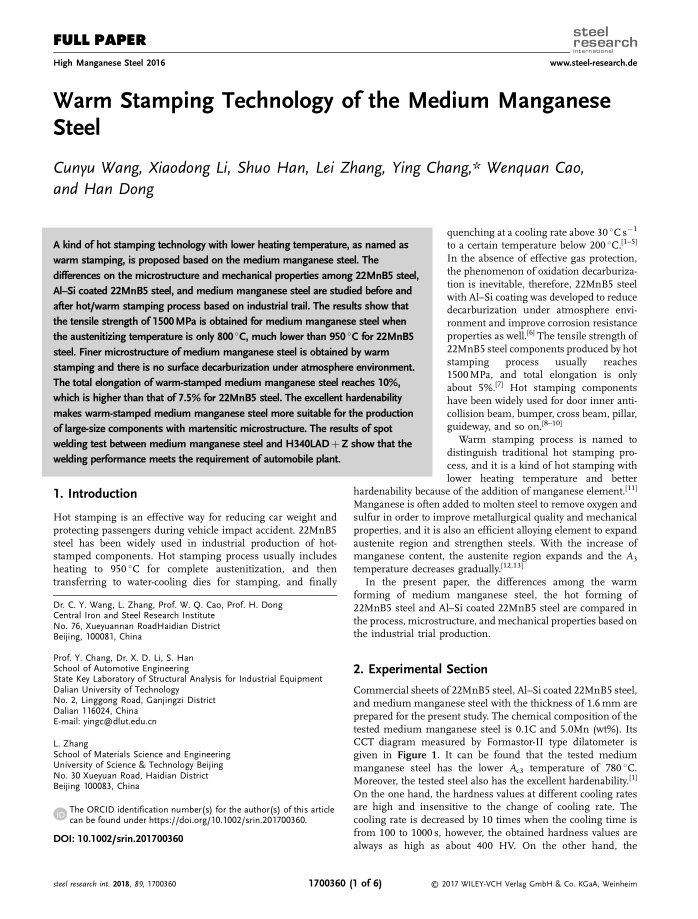

在中锰钢的基础上,提出了一种加热温度较低的热冲压工艺&温冲压工艺。在工业试验的基础上,研究了22MnB5钢、铝硅涂层22MnB5钢和中锰钢热/温冲压前后的组织和力学性能差异。结果表明,当奥氏体化温度仅为800℃时,中锰钢的抗拉强度为1500mpa,远低于22MnB5钢的950℃。中锰钢经热冲压成形后组织更为细小,在大气环境下表面无脱碳现象。温冲压中锰钢的总伸长率达到10%,高于22MnB5钢的7.5%。优异的淬透性使温冲压中锰钢更适合生产具有马氏体微观结构的大尺寸部件。中锰钢与H340LAD+Z的点焊试验结果表明,其焊接性能满足汽车厂的要求。
