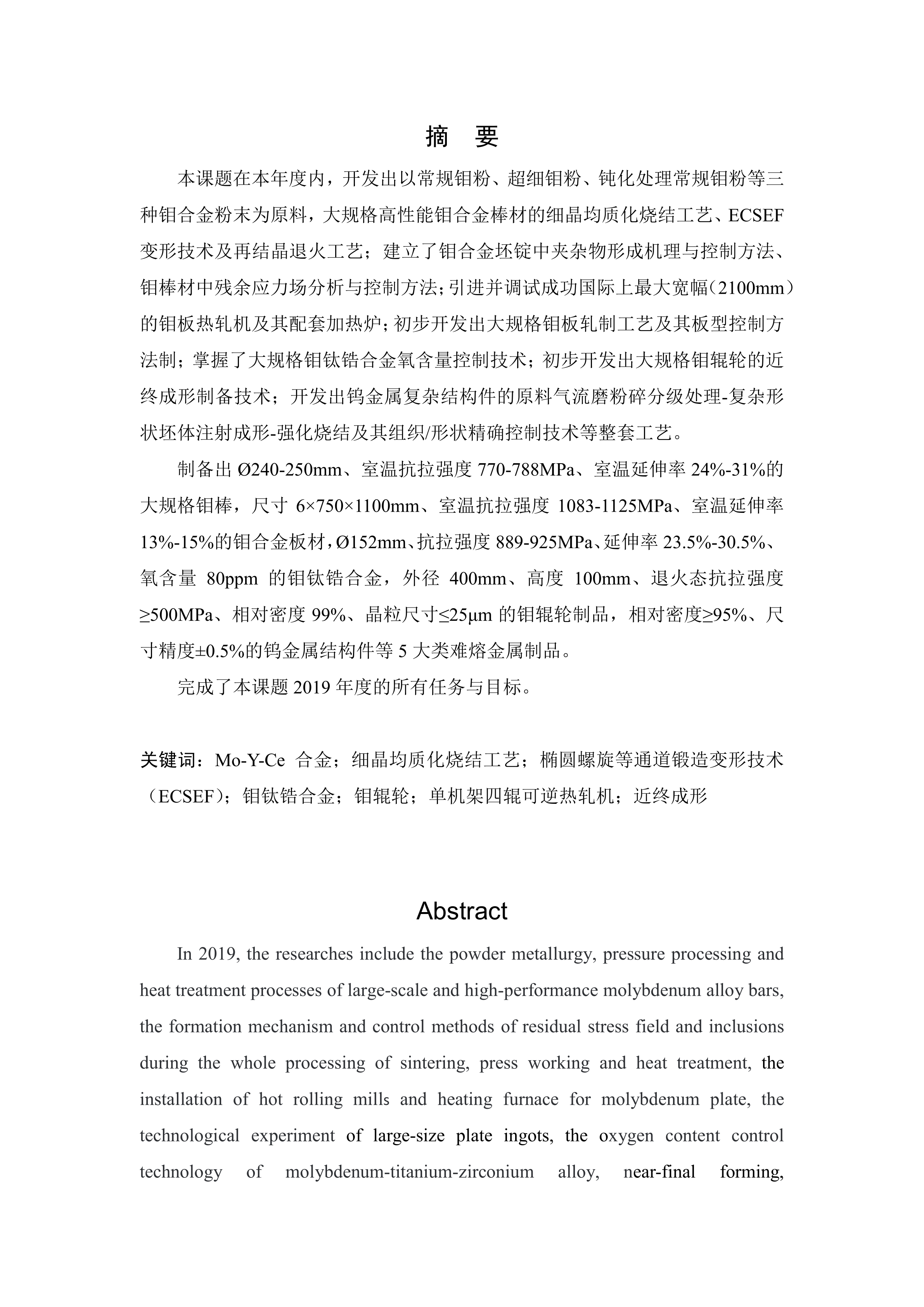

本课题在本年度内，开发出以常规钼粉、超细钼粉、钝化处理常规钼粉等三种钼合金粉末为原料，大规格高性能钼合金棒材的细晶均质化烧结工艺、ECSEF变形技术及再结晶退火工艺；建立了钼合金坯锭中夹杂物形成机理与控制方法、钼棒材中残余应力场分析与控制方法；引进并调试成功国际上最大宽幅（2100mm）的钼板热轧机及其配套加热炉；初步开发出大规格钼板轧制工艺及其板型控制方法制；掌握了大规格钼钛锆合金氧含量控制技术；初步开发出大规格钼辊轮的近终成形制备技术；开发出钨金属复杂结构件的原料气流磨粉碎分级处理-复杂形状坯体注射成形-强化烧结及其组织/形状精确控制技术等整套工艺。制备出 Ø240-250mm、室温抗拉强度 770-788MPa、室温延伸率 24%-31%的大规格钼棒，尺寸 6×750×1100mm、室温抗拉强度 1083-1125MPa、室温延伸率13%-15%的钼合金板材，Ø152mm、抗拉强度 889-925MPa、延伸率 23.5%-30.5%、氧含量 80ppm 的钼钛锆合金，外径 400mm、高度 100mm、退火态抗拉强度≥500MPa、相对密度 99%、晶粒尺寸≤25μm 的钼辊轮制品，相对密度≥95%、尺寸精度±0.5%的钨金属结构件等 5 大类难熔金属制品。完成了本课题 2019 年度的所有任务与目标。
