名称 : 一种基于反向正脉冲技术的高硬度四面体非晶碳膜ta-C涂层的制备方法
英文名称 : A preparation method of high hardness tetrahedral amorphous carbon film ta-C coating based on reverse positive pulse technology
类型 : 发明专利
发表日期 : 2023-08-22
摘要 :

本发明公开一种基于反向正脉冲技术的四面体非晶碳膜ta‑C多层结构涂层的制备方法,包括以下步骤:S1、将清洗后的基体停留在Cr靶前,通过功率为15‑20kW的脉冲反应溅射CrN底层;S2、停留在Cr靶前,通过功率为5‑10kW的脉冲反应溅射CrC过渡层;S3、再停留在石墨靶前,通过功率为5‑8kw的脉冲多靶磁控溅射ta‑C涂层;在每个脉冲周期的尾部施加反向正脉冲的50‑550V反向电压、频率范围200‑5000Hz。本发明制备ta-C涂层硬度达到30Gpa以上,具有低于0.1的摩擦系数,在制备ta‑C碳薄膜时,可将薄膜的离子能量提高2‑4倍;有效离子利用率和薄膜沉积速率提高50‑60%。

英文摘要 :

The present invention discloses a preparation method for a tetrahedral amorphous carbon film Ta C multilayer structure coating based on reverse positive pulse technology, comprising the following steps: S1, staying the cleaned substrate in front of the Cr target and sputtering the CrN bottom layer through a pulse reaction with a power of 15-20 kW; S2, staying in front of the Cr target, sputtering the CrC transition layer through a pulse reaction with a power of 510kW; S3, stay in front of the graphite target again and use a pulse multi target magnetron sputtering Ta C coating with a power of 58 kW; Apply a reverse voltage of 50 550V with a reverse positive pulse and a frequency range of 200 5000Hz at the end of each pulse cycle. The Ta-C coating prepared by the present invention has a hardness of over 30Gpa and a friction coefficient below 0.1. When preparing Ta-C carbon thin films, the ion energy of the films can be increased by 24 times; The effective ion utilization rate and film deposition rate increase by 50% and 60%.

网址 : 暂无
领域 : 表面工程科学
出版公司 : 国家知识产权局
出版国家 : CN

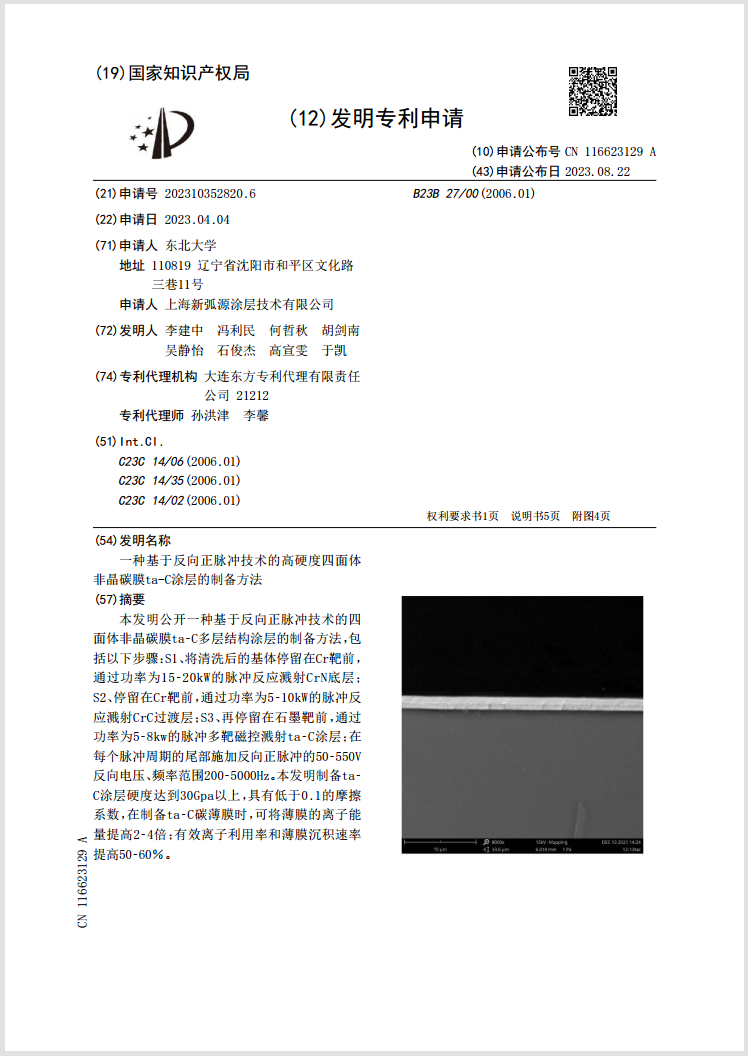

专利号 : CN 116623129 A
是否授权 :
附件下载
重点项目名称 : 新型带有反向正脉冲的高功率脉冲磁控溅射技术开发高硬度无氢四面体非晶碳涂层-课题2(1)
项目所属数据集 : 2019YFE0123900-003数据集
