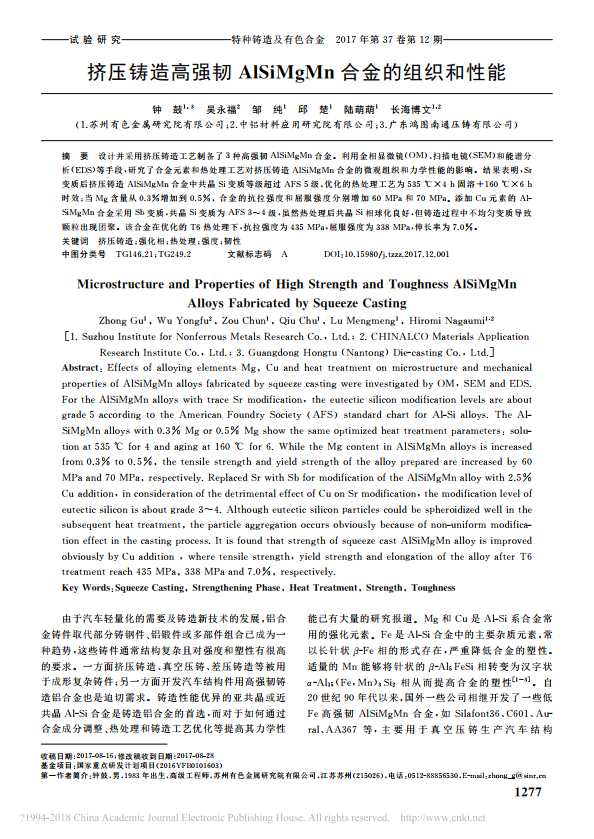

采用挤压铸造工艺设计并制备了三种高强韧alsimgmn合金。采用金相显微镜(OM)、扫描电镜(SEM)和能谱仪(EDS)研究了合金元素和热处理工艺对挤压铸造alsimgmn合金组织和力学性能的影响。结果表明,挤压铸造alsimgmn合金经锶变质后共晶硅变质等级超过afs5级,最佳热处理工艺为535℃×4h固溶体+160℃×6h时效;当Mg含量从0.3%增加到0.5%时,合金的抗拉强度和屈服强度分别提高60MPa和70MPa。用sb变质Al-simgmn合金,用afs3~4变质共晶Si。虽然共晶硅相在热处理后球化良好,但由于铸造过程中的不均匀变质,颗粒团聚。在优化的T6热处理条件下,拉伸强度为435mpa,屈服强度为338mpa,伸长率为7.0%
