- 专题资料:
- 武汉理工大学
- 标准来源:
- 国家标准文献共享服务平台
- 专题制作:
- 国家材料环境腐蚀平台
联系我们
-
-
电话: 010-82387968 -
邮箱: shujushenqing@126.com -
地址: 北京市海淀区学院路30号 -
邮编: 100083
总体概况
本组数据显示AA6111和AA6016合金在ASTM B-117测试方法测得的耐腐蚀性能,AA6111合金在2000小时中性盐雾试验后穿过气泡的金相截面,以及在中性盐雾试验后沿着划线分布的小气泡(0.2-0.5mm)的显微照片(摘自SAE:2000-01-0064)。

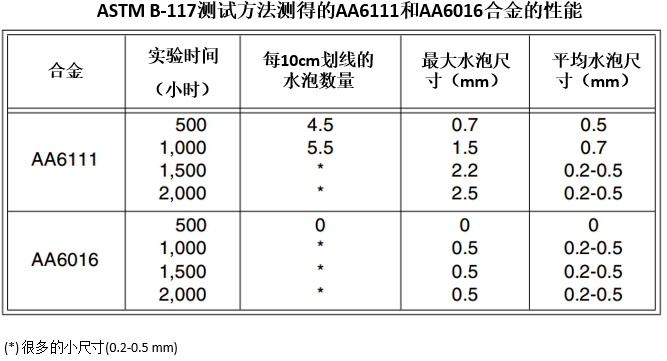

1、ASTM B-117测试方法测得的AA6111和AA6016合金的腐蚀性能
实验结果表明:
(1) 在500和1000小时的实验中,AA6111合金以单独气泡的形式腐蚀,当时间变长后,两种合金的腐蚀都是以一系列小气泡的形式呈现的;
(2) 一些单独的大气泡主要在AA6111合金中出现。

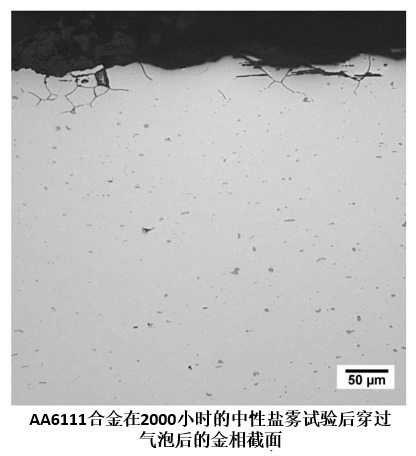

2、AA6111合金在2000小时的中性盐雾试验后穿过气泡后的金相截面
结果表明:
一些晶间腐蚀,延伸至金属内部30-40μM.

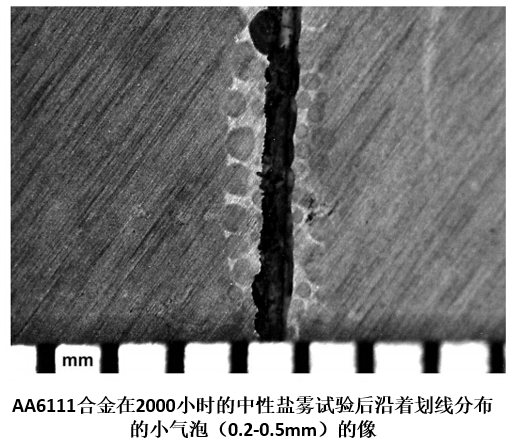

3、AA6111合金试样中性盐雾试验后沿着划线分布的小气泡(0.2-0.5mm)的像,AA6016试样的结果和AA6111合金试样的一致
