专题资料：
中国科学院金属研究所
专题制作：
国家材料环境腐蚀平台

联系我们

电话： 010-82387968
邮箱： shujushenqing@126.com
地址： 北京市海淀区学院路30号
邮编： 100083

首页 > 舰船和海洋工程用铜合金金属腐蚀专题 > 腐蚀行为

总体概况

热处理是指通过加热、保温、冷却的方式，改变材料内部的组织结构，从而改变材料的性能，以满足服役状态下的使用要求。黄铜的热处理通常是指退火处理，主要包括再结晶退火和去应力退火两种。不同的退火温度会对黄铜的组织、性能产生不同的影响，因此热处理成为改善黄铜组织性能的重要途径之一。

 铜无同素异构转变，且Cu-Zn二元合金相图中锌在铜中的溶解度随温度降低而增大，故普通黄铜不能通过热处理强化，因此黄铜的热处理主要采用再结晶退火和去应力退火。


黄铜的再结晶退火可分为中间退火和最终再结晶退火，其目的是消除冷变形强化，恢复塑性，以利于下一道加工工序的进行。中间再结晶退火是在连续冷变形中间进行的，冷加工使材料产生变形强化，并随着变形程度的增加，在板宽的方向上发生边裂，所以加工黄铜时通常都把冷加工的变形量限制在50%-70%的范围内轧制，然后再进行中间再结晶退火使其软化。这样冷轧与退火工序反复进行，最终使工件达到规定的厚度。黄铜的去应力退火通常是在制品加工完成后进行的，主要作用是去铸件、焊接件及冷成型制品的内应力，以防止制品变形与开裂及提高弹性。

关于黄铜热处理中退火的目的，可将其概括为以下几个方面：（1）提高机械性能和切削加工性能；（2）增加塑性；（3）消除成分不均匀性；（4）消除内部应力；（5）改善组织结构，获得更加稳定的硬化组织。几种黄铜的退火温度如表1所示。

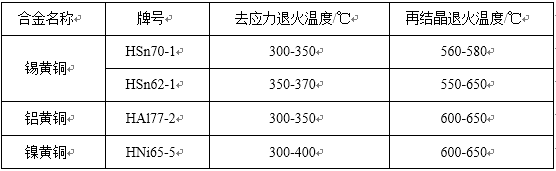

表1 几种常见海洋工程用黄铜的退火温度
