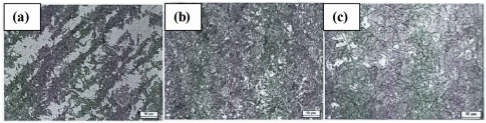

图 2为15Cr超级马氏体不锈钢在不同热处理制度下的显微组织，由图可知，不同淬火条件下的组织是有差异的，随着淬火温度的升高，晶粒逐渐变大。原因是高温时将使奥氏体更加均匀化，奥氏体晶粒也会长大，因而淬火后的马氏体晶粒也会比较粗大。

　　图 2 不同温度淬火0.5小时钢的显微组织（a）950 °C（b）1000 °C（c）1050 °C, 淬火时间0.5小时，腐刻剂：10 g FeCl3 + 130 mL HCl + 120 mL H2O

　　图 3 不同淬火温度15Cr超级马氏体不锈钢在5%NaCl溶液中循环极化曲线

　　表 1 淬火温度对15Cr超级马氏体不锈钢点蚀性能的影响

图3中所示为不同淬火温度对15Cr超级马氏体不锈钢在5%NaCl溶液中循环极化曲线的影响，相应的腐蚀参数如表1中所示。可以看出，15Cr超级马氏体不锈钢的点蚀电位和维钝区间的宽度随着淬火温度的升高而增加。
