专题资料：
中国科学院金属研究所
专题制作：
国家材料环境腐蚀平台

联系我们

电话： 010-82387968
邮箱： shujushenqing@126.com
地址： 北京市海淀区学院路30号
邮编： 100083

首页 > 海洋工程用不锈钢海水点腐蚀专题 > 环境因素影响

总体概况

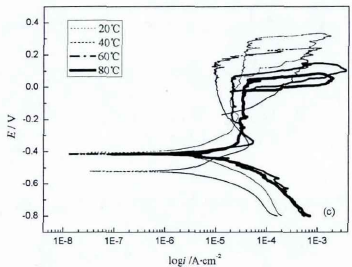

图 3 不同温度15Cr超级马氏体2.1%NaCl溶液循环极化曲线

　　表 2 不同温度13Cr超级马氏体耐点蚀性能


图3为15Cr超级马氏体在20°C 、40°C 、60°C 和80°C 下的2.1%NaCl溶液中的循环极化曲线。15Cr超级马氏体在不同温度下的自腐蚀电位、维钝区间宽度和点蚀电位在表2中列出。随着温度的升高，15Cr超级马氏体的点蚀电位降低，耐点蚀性能下降。对于20°C 、40°C 、60°C ,15Cr超级马氏体的维钝区间宽度随着温度升高而变窄。
