固溶温度对ZK60镁合金耐腐蚀性能的影响
2018-09-11 11:11:33
作者:李庆芬 来源:腐蚀与防护
镁合金被喻为“二十一世纪的绿色材料”,但较差的耐腐蚀性能使镁合金的应用范围受到了很大的限制。
近年来,有关镁合金耐腐蚀性能的研究表明,提高镁合金耐腐蚀性能的途径主要包括采用物理、化学或机械方法对合金表面进行处理和采用热处理、细晶化、合金化等手段对合金进行处理。
固溶处理工艺有利于合金形成单向固溶体,提高其耐腐蚀性能,因此本文以Mg-Zn-Zr合金(ZK60镁合金)为研究对象,研究了固溶处理温度对其耐腐蚀性能的影响规律。
试样制备与试验方法
试验用材料为长沙银天轻合金有限公司生产的铸态ZK60镁合金,其化学成分如表1所示。
表1 ZK60镁合金的化学成分(质量分数)
将合金在SX-8-14型快速升温电阻炉中进行固溶处理,固溶温度分别为200、250、300℃,保温24h后,在室温下水淬。固溶处理后采用线切割截取试样,试样经打磨、抛光后,采用苦味酸溶液腐蚀,在扫描电子显微镜(SEM)下观察合金的显微组织。
静态腐蚀试样经机械打磨抛光后,采用无水乙醇超声波清洗并进行干燥处理,然后在精度为0.0001g的分析天平上称重并记录。将试样浸泡在质量分数为3.5%的NaCl溶液中96h,试验温度为(26±1)℃,试样尺寸为10mm×10mm×20mm。将腐蚀后的试样在沸腾铬酸溶液中清洗5~10min去除表面的腐蚀产物,再经蒸馏水清洗、无水乙醇擦拭、吹风机吹干后,采用电子分析天平秤重后计算腐蚀速率,并在扫描电子显微镜(SEM)下观察试样的腐蚀形貌。
电化学腐蚀试样用铜导线连接后,放入PVC管用环氧树脂封装,试样工作面积为100mm2,在瑞士万通PGSTAT302N电化学工作站上进行电化学测试,采用三电极体系,工作电极为不同温度固溶后的ZK60镁合金试样,参比电极为饱和甘汞电极(SCE),辅助电极为铂片电极,试验温度为26℃,腐蚀介质为3.5%NaCl溶液。为得到稳定的开路电位,测试前先将试样在NaCl溶液中浸泡30min,极化扫描区间为-2.0~-1.0V,扫描速率为1mV/s,交流阻抗测试的频率范围为10mHZ~100kHz,电压振幅为5mV。
试验结果与讨论
1 对显微组织的影响
由图1可知:铸态和不同温度固溶后ZK60镁合金的组织均由α-Mg基体与呈连续网状分布在晶界上的第二相组成;随着固溶温度的升高,晶界上的第二相明显减少且呈不连续分布;经300℃固溶处理后,组织的第二相几乎完全固溶在基体中,这说明铸态组织中的第二相经此固溶处理后溶入在基体中。
2 对耐腐蚀性能的影响

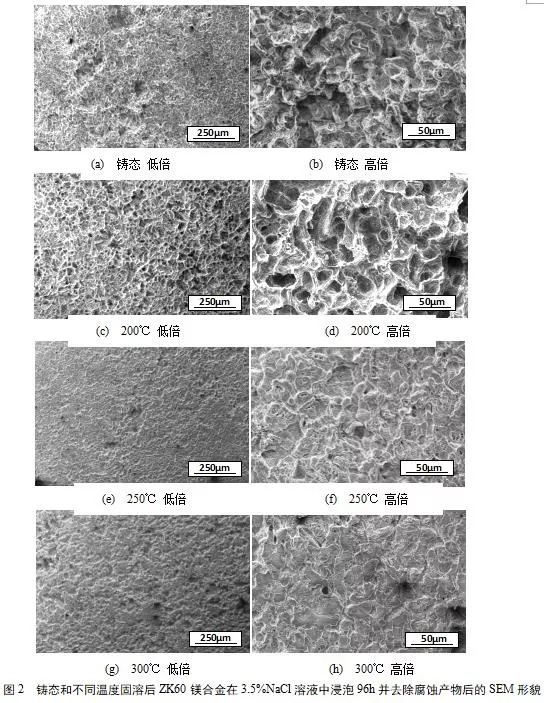

由试验结果可知,腐蚀速率随着固溶温度的升高呈先升高后降低的趋势;当固溶温度为200℃时,其腐蚀速率略高于铸态的,经300℃固溶处理后合金的耐腐蚀性能最好。
经200℃固溶处理后,合金的耐腐蚀性能比铸态合金的略差。随着固溶温度的升高,晶界上的第二相大部分溶入基体内,微电池效应减弱,从而提高了合金的耐腐蚀性能,腐蚀速率也相应降低。
结合图1的微观组织可知:铸态和经200℃固溶处理的合金中第二相含量较高且分布在晶界处,由于第二相与基体之间有较大的电位差,促进了微区电化学反应,因此产生了严重的晶界腐蚀;合金经250,300℃固溶处理后,大部分第二相溶入基体中,微电池效应减弱,从而提高了合金的耐腐蚀性能。
3 对电化学性能的影响
由图3可知:经250,300℃固溶处理后,合金的容抗弧半径比铸态合金的大;经200℃固溶处理后,合金的容抗半径最小。高频容抗的模值越大,反应越慢,阳极合金的腐蚀速率越小,合金的耐腐蚀性能越好,所以经300℃固溶处理后,合金的耐腐蚀性能最好,这与采用失重法得到的试验结果相吻合。

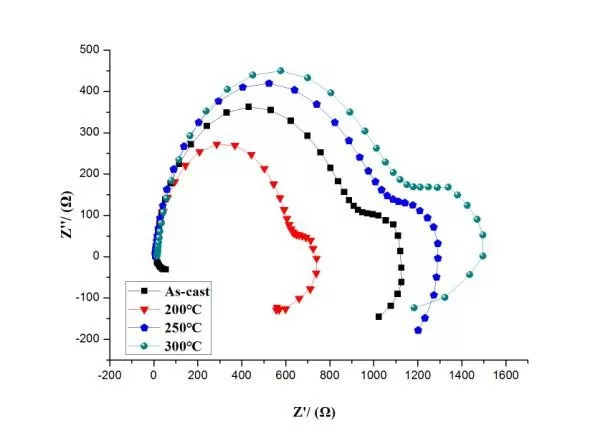

图3 铸态和不同固溶温度固溶后ZK60镁合金在3.5%NaCl溶液中的Nyquist图

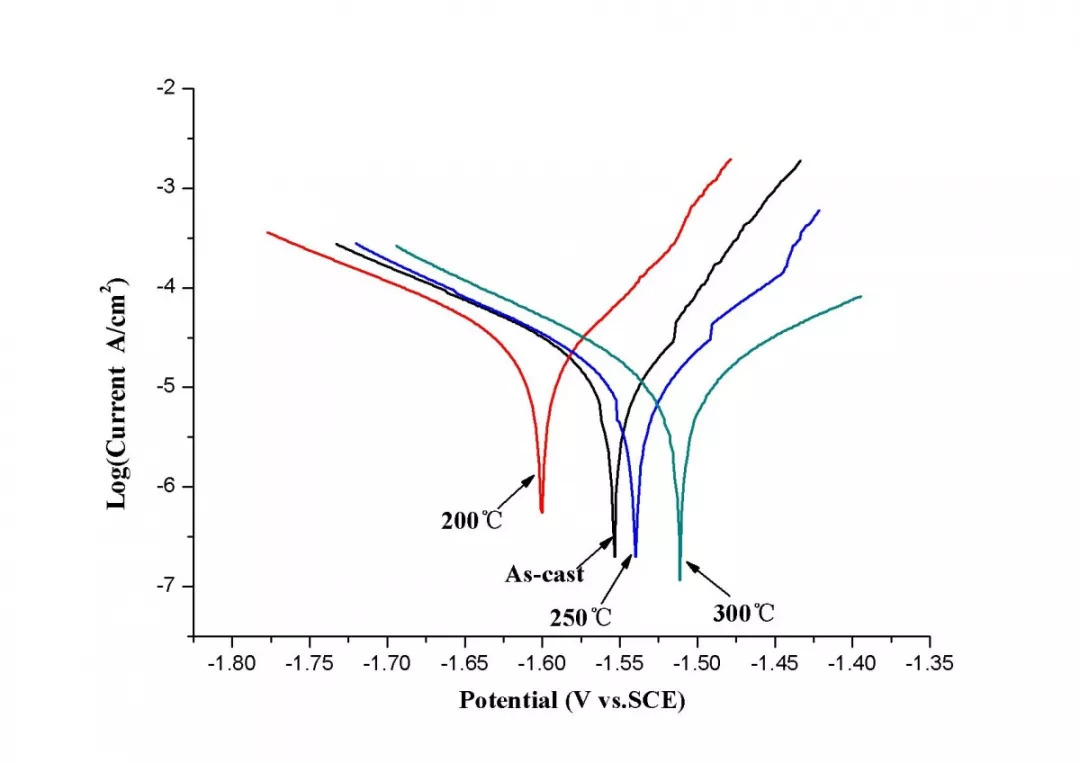

图4 铸态和不同固溶温度固溶后ZK60镁合金3.5%NaCl溶液中的极化曲线

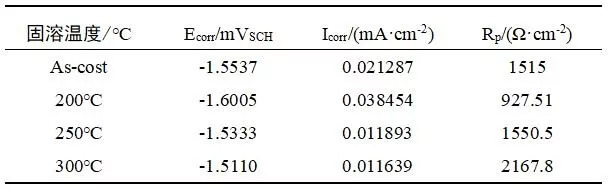

表2 不同固溶不同固溶温度固溶前后ZK60镁合金在3.5%NaCl溶液中的电化学参数
合金的自腐蚀电位越大,自腐蚀电流密度越小,则合金的耐腐蚀性能就越好。根据图4和表2可知,经300℃固溶处理后的合金耐腐蚀性能最好,其自腐蚀电流密度为0.011639mA·cm-2,自腐蚀电位为-1.5110V,这与失重法和Nyquist图的分析结果相吻合。
结论
(1) 铸态ZK60镁合金经固溶处理后,合金中的第二相含量明显减少,且由连续分布变为不连续分布;经300℃固溶处理后,组织中的第二相几乎完全固溶在基体中。
(2)随着固溶温度的升高,合金在质量分数3.5%NaCl溶液中的腐蚀速率先升高后降低,经300℃固溶处理后,合金的耐腐蚀性能最好。
更多关于材料方面、材料腐蚀控制、材料科普等方面的国内外最新动态,我们网站会不断更新。希望大家一直关注国家材料腐蚀与防护科学数据中心http://www.ecorr.org
免责声明:本网站所转载的文字、图片与视频资料版权归原创作者所有,如果涉及侵权,请第一时间联系本网删除。
