国家材料腐蚀与防护科学数据中心
National Materials Corrosion and Protection Data Center
中文 | Eng 数据审核 登录 反馈
耐溴素腐蚀材料大比拼
2017-02-28 12:13:42 作者:杨智华 来源:豪迈化工技术

  引言


  由于溴的剧毒及剧烈腐蚀性,国外法规规定,集装箱运输液体溴的容器只能是玻璃瓶、石头或陶器罐或者衬铅金属。到目前为止没有一种人满意的比较小型的盛装容器。如果用瓶子之类的盛装就需要仔细加以防护。防止打碎或泄露。铅容器由于其笨重及昂贵性,并且不容易检查泄露情况。鉴于以上溴储存运输的不利条件,因此需要对新旧材料的可行性进行评估。本文通过实验证明,镍或蒙乃尔合金在抗干溴腐蚀方面较铅有很大优势。并且成本,重量,检查等都易于控制。



bf096b63f6246b603b19967aebf81a4c510fa2ac



1 测量和分析方法


  腐蚀速率大小的计算用被测试材料的化学侵蚀和每年用英寸表示。对于小金属试样来说,它的腐蚀是由试样机械去除腐蚀物的重量决定。塑料有时候会发生溶胀,重量的增加也是判断腐蚀的标准。对于一些大型容器,准确地测量其重量方法不可行,所以最好的办法就是测量其化学腐蚀品。采用等体积蒸馏水测量的方法测定溴金属污染。让金属成分在水溶液中,然后用常规方法分析水溶液中的金属离子。铅的提取主要采用从二苯硫卡巴腙溶剂内提取的方式。 二苯硫卡巴腙溶液中红铅的颜色在510毫米贝克曼杜分光光度计测定,用二苯硫卡巴腙试剂作为参比液。这种方法可以测定检测1μg/100ml的铅含量。当采用10mm 光路长度,镍合金主要取决于与其反应的二硫醇钾并且用带Wratten H-45过滤器的光度计观察。采用40mm光路单元吸收法,该方法将检测3微克每100毫升的镍。铜从镍中分离方法,按照之前的方法是将他们溶解在二苯硫卡巴腙溶剂中,然后再提取。用沸腾高氯酸萃取破坏双硫腙,铜与二乙基二硫代氨基甲酸钠反应。该方法主要利用了镍的灵敏性。


  只有让溴通过滤纸过滤,样品中的溴与铅接触才不会发生腐蚀。过滤后对铅的分析表明悬浮的铅很容易从溴中滤走。随后对这一因素进行了分析,溴中溶解的铅和镍各自的溶解度大约为1ppm。并且金属物可以通过过滤很容易降到该水平。为了确定滤纸对溴腐蚀性的影响,将三个等级的滤纸放在溴中浸泡17天。在此时间结束时,所有的纸张都丧失了其抗拉强度并变得非常脆,表明滤纸在这种服务中的寿命有限。然而,在试验期间溴似乎不受影响,溴的非挥发性残留物保持不变。溴反复通过滤纸过滤不会对性能产生任何影响。将1升液体样品缓慢通过,平衡垂直的25mm直径的管子填充75mm无水高氯酸镁来测定溴中的水。残留的溴蒸汽用干燥洁净的空气以十升每分钟的速度吹40分钟。最后很少量的溴最好在110℃情况下干燥30分钟。增加的重量是吸收的水和再补充的水,表明这种方法是定量的方法。溴通过96%的浓硫酸分析含有0.003%的水,用上述程序干燥后的溴饱和水含量为0.029%。


  2 各种腐蚀试验


  大量文献表明,除了金属钽,目前没有别的推荐的金属可以用在湿溴中。化学铅不建议作为用在溴反应中,但是有文献认为铅可以抵抗溴和溴水溶液。预计商业溴会含有水,在水的存在下将加速金属的腐蚀,因此对溴的几种干燥剂进行了研究。


  经过与硫酸钙初步比对后,活性硅胶、活性氧化铝、氯化钙、和96%硫酸最后选定为进一步干燥溴的物质。用浓硫酸干燥后的溴比未干燥之前腐蚀速率降低了一半。实验需要用相同量的硫酸试剂边干燥边摇动两次,除另有说明外。


  表1显示了腐蚀实验结果,试样在室温下的玻璃容器下进行。除了聚四氟乙烯是漂浮在溴上,其余的都是浸在溴中。最后实验的试样都经过干燥清洁、称重,按照损失的重量计算腐蚀速率。铅表现出很小的腐蚀。聚四氟乙烯几乎无腐蚀。哈氏合金A,B,C由于它们是被广泛认为是耐腐蚀材料,因此也做了实验。哈氏合金A表现出5倍的腐蚀性跟铅相比。但是哈氏合金B和C仅仅是铅腐蚀的一半,这说明这两种金属应该继续进行下一步实验。

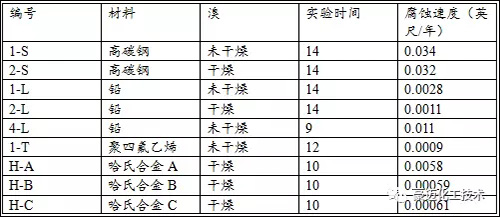

  表1 金属材料耐腐蚀性能表



1


  为了使反应更充分,腐蚀试验设计在一个可以进行35r.p.m旋转的瓶中进行。金属试样完全浸在溴溶液中,金属表面比表面积可达10ml/cm2。准备了另一组试样,一组在30天后检查,另一组在69天后检查。同样标本被清洗,称重腐蚀速率取决于腐蚀量。溴的未干燥样品大致饱和水。干燥的试样采用之前介绍的硫酸脱水法。

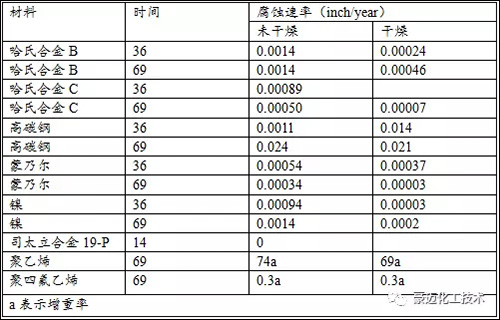

  表2 溴素腐蚀试验—旋转并且完全浸蚀室温条件下



2


  腐蚀数据详见表2。从数据中可以看车哈氏合金C的耐溴腐蚀性能优于哈氏合金B。并且这两种金属干燥后腐蚀率比未干燥的轻。高碳钢腐蚀尤其严重,并且干燥前后腐蚀都很严重。蒙乃尔合金在未干燥的溴中表现的耐蚀性要优于哈氏合金B和C。在干燥的溴溶液中,两块蒙乃尔试样的表现差距8倍多,因此真实数据无法确定。在干溴中两块溴试样的数据也像蒙乃尔合金一样发生了偏差。顺便测试了一个司太立合金19-P用于溴泵的使用中。经过14天的实验,合金没有重量损失,而且也没有可见的腐蚀。聚乙烯发生了溶胀并且增重很大重量。聚四氟乙烯重量略有增长,但是外观无损失。


  3 结论


  1)  金属在干燥溴中的耐腐蚀性明显好于湿溴。


  2)  铅的耐溴蚀性明显优于哈氏合金。


  3)  蒙乃尔合金在干燥溴液中耐蚀性优于哈氏合金。


  4)  聚乙烯耐溴腐蚀能力很差,聚四氟乙烯耐溴腐蚀性良好。



参考文献


  [1] Anon., Chem. & Met. Eng., 51, 94-134 (1944)。


  [2]  Woldman, N. E., and Metzler, R. J., “Engineering Alloys,” Cleveland, Ohio, American Society for Metals, 1945.


  [3] American Society for Testing Materials, “A.S.T.M. Manual on Presentation of Data,” supplement A, 1940.





更多关于材料方面、材料腐蚀控制、材料科普等方面的国内外最新动态,我们网站会不断更新。希望大家一直关注国家材料腐蚀与防护科学数据中心http://www.ecorr.org

免责声明:本网站所转载的文字、图片与视频资料版权归原创作者所有,如果涉及侵权,请第一时间联系本网删除。

关于国家科技资源服务平台

国家科技基础条件平台中心是科技部直属事业单位,致力于推动科技资源优化配置,实现开放共享,其主要职责是:承担国家科技基础条件平台建设项目的过程管理和基础性工作;承担国家科技基础条件平台建设发展战略、规范标准、管理方式、运行状况和问题的研究,以及国际合作与宣传、培训等工作;承担科技基础条件门户系统的建设与运行管理工作;参与对在建和已建国家科技基础条件平台项目的考核评估和运行监督工作。

国家科技资源服务平台相关网站


国家材料腐蚀与防护科学数据中心

国家高能物理科学数据中心

国家基因组科学数据中心

国家微生物科学数据中心

国家空间科学数据中心

国家天文科学数据中心

国家对地观测科学数据中心

国家极地科学数据中心

国家青藏高原科学数据中心

国家生态科学数据中心

国家冰川冻土沙漠科学数据中心

国家计量科学数据中心

国家地球系统科学数据中心

国家人口健康科学数据中心

国家基础学科公共科学数据中心

国家农业科学数据中心

国家林业和草原科学数据中心

国家气象科学数据中心

国家地震科学数据中心

国家海洋科学数据中心
