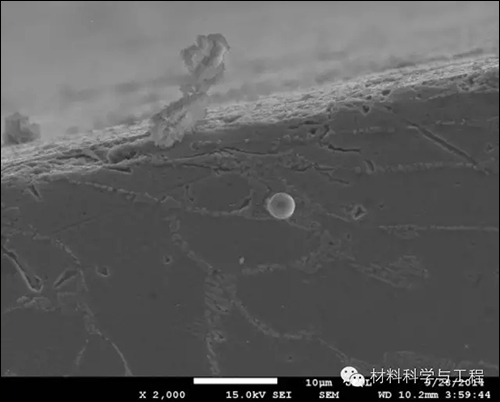

【51邵晓峰】财神吐珠。车轮表面经过激光熔覆处理，完成轮轨滚动对滚后，扫描电子显微镜下的钢轨表层磨损形貌。

  【52刘懿萱】此图是非常经典的Fe-0.6Si钢在1200℃保温60min断面结构金相图。最外层Fe3O4层，下面FeO层含有先共析Fe3O4，紧接着FeO层，里面形成硅酸亚铁通道。最下面形成硅酸亚铁富集层。

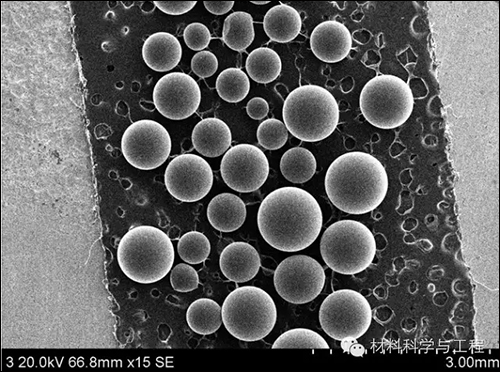

  【53刘从庆】用于粉末冶金的金属粉。

  【54刘从庆】用于粉末冶金的金属粉。

  【55王彦芳】Pr-Co-Fe铸态组织扫描BEI照片。

  【56佟欣儒】材料：掺氟二氧化锡透明导电薄膜（FTO）。仪器：场发射透射电子显微镜。作品描述：照片右上方为FTO（101）及（110）晶面的选区衍射斑；右下方为FTO的形貌图，明显可见二氧化锡的双膝孪晶晶体形态；主图的红色点划线处为由互成120°角的（101）晶面构成的双膝孪晶，此孪晶伴随与之相垂直的（110）择优取向晶面生长。像不像鱼刺～

  【57罗议明】材料：1元硬币（成分未知）；仪器： 徕卡DM4000 金相显微。描述：1元硬币纵截面，打磨抛光后用4%的硝酸酒精溶液腐蚀。芯部为铁素体和极少量的渗碳体，表面为镀镍约80um厚，厚度不均匀，应是在表面处理后再进行的冲压文字。

  【58曾箐雨】作品介绍：Q235钢高钙环境下空蚀坑。仪器：ESEM设备。作品描述：利用超声空蚀设备在高钙环境下形成空泡轰击Q235钢表面，产生空蚀坑，坑中物质在表面形成花球状结构。

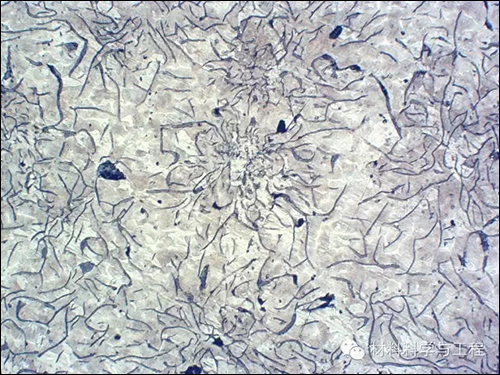

  【59山东明】绽放。材料为灰口铸铁。铸态灰口铸铁拉伸试样经拉伸试验后，用线切割截得横截面，此为距断口约10mm处的横截面金相，侵蚀剂为4%硝酸酒精。仪器：OM。作品描述：灰口铸铁中过量的碳元素以片状石墨形式分布在基体上，石墨片交联如花朵绽放。

  【60王元瑞】材料：T12。仪器：ZEISSObserver.Z1m（偏光）。侵蚀方法：焦亚硫酸盐-硫代硫酸盐试剂。组织说明：片状珠光体+二次渗碳体，渗碳体呈针状分布。采用彩色金相法使铁素体着成各种颜色，渗碳体和珠光体中的渗碳体呈白色。

 6/10 首页 上一页 4 5 6 7 8 9 下一页 尾页
