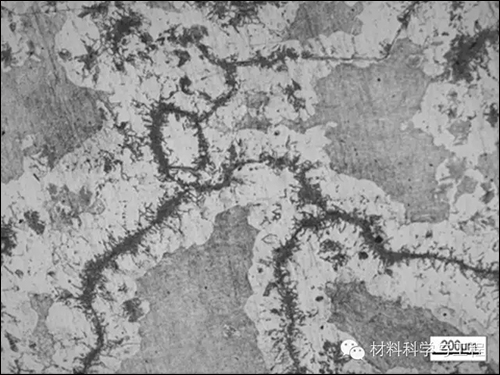

【81王晓辉】使用仪器：蔡司光学显微镜。作品描述：于P92钢管的管壁上取样，制成金相试样，在蔡司光学显微镜下进行观察。可见其常温下的组织回火马氏体和残余高温奥氏体，残余奥氏体沿晶界析出。另圈出即将纵身一跃的“小老虎”一只，目光炯炯，无所畏惧，与友一睹为快。

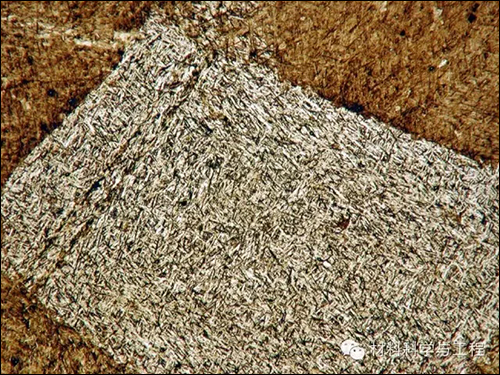

  【82曾伟传】材料：H13轧辊。仪器：  EPIPHOT200 尼康倒立金相显微镜。作品描述：H13轧辊经锻造、退火、淬火、回火后。锻造温度过高，随后的预备热处理未消除，使淬火后组织遗传下来的晶界平直的粗大晶粒，且晶内长大的马氏体也一样粗大。基体组织为粗大马氏体+碳化物+少量残余奥氏体，用4%硝酸酒精溶液腐蚀。放大倍数：50X。

  【83曾伟传】材料：Cr12MoV。仪器：  EPIPHOT200 尼康倒立金相显微镜。作品描述：Cr12MoV模具锻造温度过高，共晶碳化物层骨骼状。为体现共晶碳化物形态用4%硝酸酒精溶液深腐蚀。放大倍数：500X。

  【84杨鑫鑫】描述：P92钢管的管壁上取样，制成拉伸试样，试样拉断后对断口进行超声波清洗，然后使用Hitachi S-3400对断口进行分析；P92钢管常温下其组织应为回火马氏体。在断口处观察到颜色较黑呈块状的物质，其塑性明显与基体不同，在断口边缘处上呈卷曲的丝带状；在其周边也存在从基体中“长”出的颜色较黑的卷曲的丝带状物质。

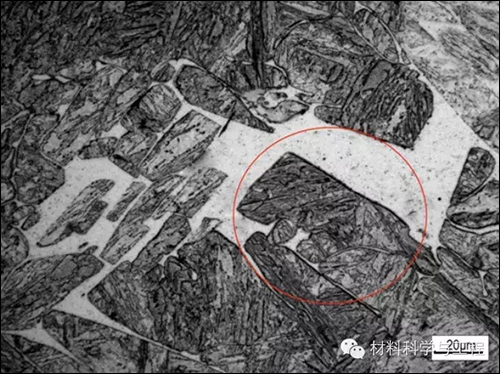

  【85杨鑫鑫】蚁人。蔡司光学显微镜。作品描述： P92钢锭的尺寸为Φ1200X1400mm，在P92钢锭的芯部取样，P92常温下的组织应为马氏体。在图中可观察到马氏体和奥氏体，两种组织相互环绕。尤其是白色的奥氏体内。

  【86魏中洁】高碳钢中少见的组织形貌。仪器：德国ZEISS的AXIOSKOP2-MAT显微镜。作品介绍：加入了合金元素的高碳钢在显微镜100倍下的显微组织，隐针马氏体+碳化物巧妙的排列成了有序的形状，很有立体感。

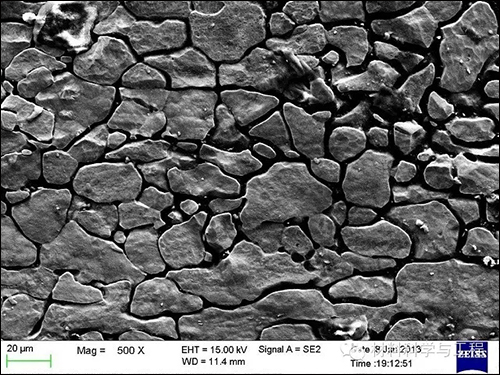

  【87李名军】龟裂的大地。仪器：ZEISS场发射扫描电镜。描述：合金化热镀锌板（DX56D+ZF）通过电化学腐蚀测量其极化曲线。试样晶间腐蚀严重，看起来像龟裂的土地！晶间腐蚀是由于晶界原子排列较为混乱，缺陷多，易产生晶界吸附或析出物，导致晶界与晶粒内化学成分的差异，在适宜的介质中形成腐蚀原电池，晶界为阳极，晶粒为阴极，晶界产生选择性溶解。通过降低C含量，加入铌和钛，热处理和冷加工等措施可以减少晶间腐蚀。

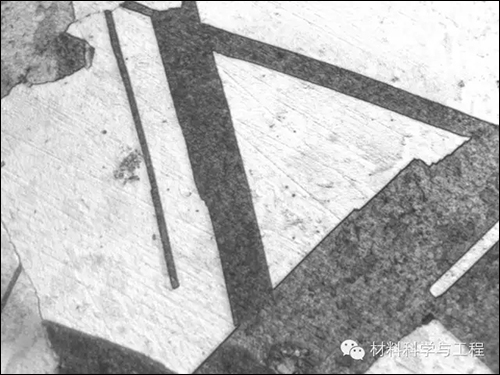

  【88王录辰】Z2CN19-10奥氏体不锈钢。仪器 光学显微镜。经腐蚀剂腐蚀（由5gFeCl3，25ml HCL，25ml酒精，1ml H2SO4 配置）。图中可以看到形似三角形却又不够完美似是没有切割完 但却并不影响它那简单的几何美感。

  【89邢海东】作品名称：TC4金相组织。设备：蔡斯金相显微镜。材料简介：钛合金TC4。难得一见的钛合金相图，图中包含了α+β相不同阶段组织形态，各个阶段的相图像岩石断层一样排布。

  【90李欢】新型高速钢。为了观察其碳化物形貌（碳化物主要由M7C3、 M6C、M2C及 MC组成），故采用多种方法进行表征。图中四个部分的原图均为放大500倍的OM图。1，2，3部分采用5gKMnO4 + 10gNaOH + 100mlH2O 腐蚀剂着色碳化物，来观察碳化物形貌及分布状况。1部分为在明场条件下观察，2,3部分是在偏正光下调参数时无意得到的图，发现这样衬度更好，碳化物与基体区分更明显。4部分为明场下的金相图，其试样经过在10g苦味酸 + 1g KMnO4 + 100mlH2O溶液中，温度为60摄氏度下，“煮”半个小时处理。有一定取向分布的粗羽毛状或菊花状形貌为M7C3、 M6C 两种碳化物伴生成，在1,2部分中，M7C3、 M6C 碳化物将分别染成浅绿至浅 粉红和粉红色；单独的块状或点状碳化物主要是MC碳化物；一定间距的细板条碳化物主要为M2C。
