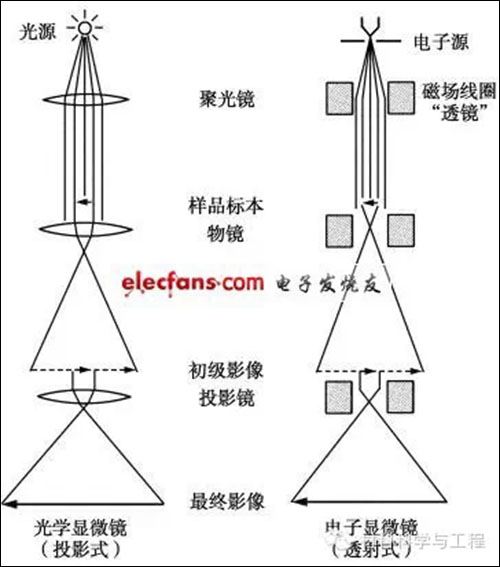

图4-12 投射光镜与透射电镜的光路对照图

  在实际情况下无论是光镜还是电镜，其内部结构都要比图示复杂得多，图中的聚光镜（condonser lens）、物镜（object lens）和投影镜（projection lens）为光路中的主要透镜，实际制作中它们往往各是一组（多块透镜构成），在设计电镜时为达到所需的放大率、减少畸变和降低像差，又常在投影镜之上增加一至两级中间镜（intemediate lens）。透射式电子显微镜的总体结构包括镜体和辅助系统两大部分，镜体部分包含：①照明系统（电子枪G，聚光镜C1、C2），②成像系统（样品室，物镜O，中间镜I1、I2，投影 镜P1、P2），③观察记录系统（观察室、照相室），④调校系统（消像散器、束取向调 整器、光阑）。辅助系统包含：①真空系统（机械泵、扩散泵、真空阀、真空规），②电路系统（电源变换、调整控制），③水冷系统。图4-13（a）为典型透射电镜的电子光学系统 构成及成像原理示意图，其中只包含了电镜镜体内的照明系统和成像系统两部分；图4-13（b）为透射电镜的镜体外形结构对照示意图。

  透射电镜的总体工作原理是：由电子枪发射出来的电子束，在真空通道中沿着镜体光轴穿越聚光镜，通过聚光镜将之会聚成一束尖细、明亮而又均匀的光斑，照射在样品室内的样品上；透过样品后的电子束携带有样品内部的结构信息，样品内致密处透过的电子量少，稀疏处透过的电子量多；经过物镜的会聚调焦和初级放大后，电子束进入下级的中间透镜和第1、第2投影镜进行综合放大成像，最终被放大了的电子影像投射在观察室内的荧光屏板上；荧光屏将电子影像转化为可见光影像以供使用者观察。本节将分别对各系统中的主要结构和原理予以介绍。

  一、照明系统

  照明系统包括电子枪和聚光镜2个主要部件，它的功用主要在于向样品及成像系统提供亮度足够的光源��电子束流，对它的要求是输出的电子束波长单一稳定，亮度均匀一致，调整方便，像散小。

  1.电子枪（electronic gun）

  由阴极（cathode）、阳极（anode）和栅极（grid）组成，图4-14为它的剖面结构示意图和实物分解图。

  （1）阴极 阴极是产生自由电子的源头，一般有直热式和旁热式2种，旁热式阴极是将加热体和阴极分离，各自保持独立。在电镜中通常由加热灯丝（filament）兼做阴极

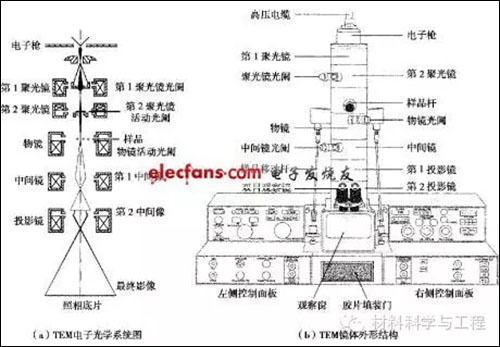

  图4-13 透射电镜的镜体结构对照及成像原理

  称为直热式阴极，材料多用金属钨丝制成，其特点是成本低，但亮度低，寿命也较短。灯丝的直径约为0.10～0.12mm，当几安培的加热电流流过时，即可开始发射出自由电子，不过灯丝周围必须保持高度真空，否则就象漏气灯泡一样，加热的灯丝会在倾刻间被氧化烧毁。灯丝的形状最常采用的是发叉式，也有采用箭斧式或点状式的（图4-15），后 2种灯丝发光亮度高，光束尖细集中，适用于高分辨率电镜照片的拍摄，但使用寿命更短。

  阴极灯丝被安装在高绝缘的陶瓷灯座上（图4-16），既能绝缘、耐受几千度的高温，还可以方便更换。灯丝的加热电流值是连续可调的。

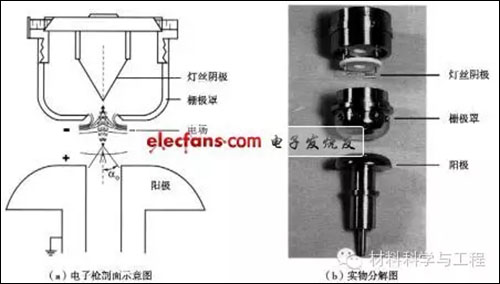

  图4-14电子枪的构成

  在一定的界限内，灯丝发射出来的自由电子量与加热电流强度成正比，但在超越这个界限后，电流继续加大，只能降低灯丝的使用寿命，却不能增大自由电子的发射量，我们把这个临界点称做灯丝饱和点，意即自由电子的发射量已达“满额”，无以复加。正常使用常把灯丝的加热电流调整设定在接近饱和而不到的位置上，称做“欠饱和点”。这样在保证能获得较大的自由电子发射量的情况下，可以最大限度地延长灯丝的使用寿命。钨制灯丝的正常使用寿命为40h左右，现代电 镜中有时使用新型材料六硼化镧（LaB6）来制作灯丝，其价格较贵，但发光效率高、亮度大（能提高一个数量级），并且使用寿命远较钨制灯丝长得多，可以达到1000h ，是一种很好的新型材料。

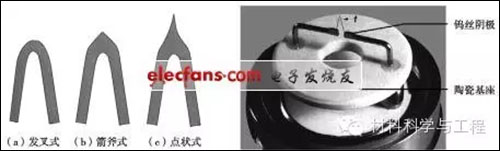

  图4-15 电镜常见钨制阴极灯丝形状

  （2）阳极

  为一中心有孔的金属圆筒，处在阴极下方，当阳极上加有 数十千伏或上百千伏的正高压��加速电压时，将对阴极受热发射出来的自由电子产生强烈的引力作用，并使之从杂乱无章的状态变为有序的定向运动， 同时把自由电子加速到一定的运动速度（与加速电压有关，前面已经讨论过）， 形成一股束流射向阳极靶面。凡在轴心运动的电子束流，将穿过阳极中心的圆孔射出电子枪外，成为照射样品的光源。

  （3）栅极位于阴、阳极之间，靠近灯丝顶端，为形似帽状的金属物，中心亦有一小孔供电子束通过。栅极上加有0～1000V的负电压（对阴极而言），这个负电压称为栅偏压VG，它的高低不同，可由使用者根据需要调整，栅极偏压能使电子束产生向中心轴会聚的作用，同时对灯丝上自由电子的发射量也有一定的调控抑制作用。

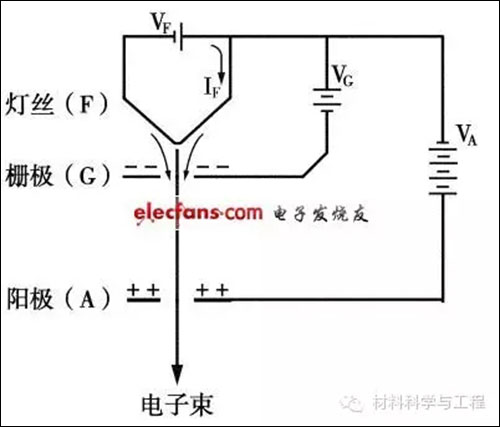

  图4-17 电子枪的工作原理

  （4）工作原理

  图4-17表明，在灯丝电源VF作用下，电流IF流过灯丝阴极，使之发热达2500℃以上时，便可产生自由电子并逸出灯丝表面。加速电压VA 使阳极表面聚集了密集的正电荷，形成了一个强大的正电场，在这个正电场的作用下自由电子便飞出了电子枪外。调整VF可使灯丝工作在欠饱和点，电镜使用过程中可根据对亮度的 需要调节栅偏压VG的大小来控制电子束流量的大小。

  电镜中加速电压VA也是可调的，VA增大时，电子束的波长λ缩短，有利于电镜分辨力的提高。同时穿透能力增强，对样品的热损伤小，但此时会由于电子束与样品碰撞，导致弹性散射电子的散射角随之增大，成像反差会因此而有所下降，所以，在不追求高分辨率观察应用时，选择较低的加速电压反而可以获得较大的成像反差，尤其对于自身反差对比较小的生物样品，选用较低的加速电压有时是有利的。

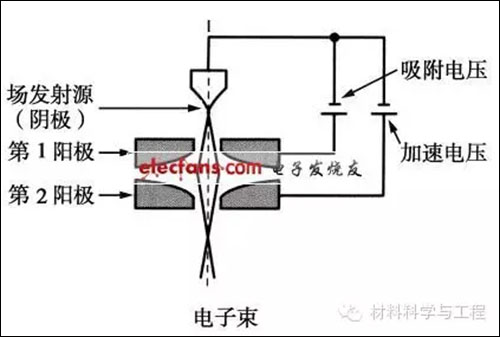

  图4-18 新型场发射式电子枪工作原理示意图

  还有一种新型的电子枪��场发射式电子枪（见图4-18），由1个阴极和2个阳极构成，第1阳极上施加一稍低（相对第2阳极）的吸附电压，用以将阴极上面的自由电子吸引出来，而第2阳极上面的极高电压，将自由电子加速到很高的速度发射出电子束流。这需要超高电压和超高真空为工作条件，它工作时要求真空度达到10-7Pa，热损耗极小，使用寿命可达2000 h；电子束斑的光点更为尖细，直径可达到10nm以下，较钨丝阴极（大于104nm）缩小了３个数量级；由于发光效率高，它发出光斑的亮度能达到109 A/cm2·s，较钨丝阴极（106 A/cm2·s ）也提高了３个数量级。场发射式电子枪因技术先进、造价昂贵，目前只应用于高档高分辨电镜当中。

  2.聚光镜（condonser lens）

  聚光镜处在电子枪的下方，一般由2～3级组成，从上至下依次称为第1、第2聚光镜（以C1 和C2表示）。关于电磁透镜的结构和工作原理已经在上一节中介绍，电镜中设置聚光镜的用途是将电子枪发射出来的电子束流会聚成亮度均匀且照射范围可调的光斑，投射在下面的样品上。C1和C2的结构相似，但极靴形状和工作电流不同，所以形成的磁场强度和用也不相同。C1为强磁场透镜，C2为弱磁场透镜，各级聚光镜组合在一起使用，可以调节照明束斑的直径大小，从而改变了照明亮度的强弱，在电镜操纵面板上一般都设有对应的调节旋扭。C1、C2的工作原理是通过改变聚光透镜线圈中的电流，来达到改变透镜所形成的磁场强度的变化，磁场强度的变化（亦即折射率发生变化）能使电子束的会聚点上下移动，在样品表面上电子束斑会聚得越小，能量越集中，亮度也越大；反之束斑发散，照射区域变大则亮度就减小。通过调整聚光镜电流来改变照明亮度的方法，实际上是一个间接的调整方法，亮度的最大值受到电子束流量的限制。如想更大程度上改变照明亮度，只有通调整前面提到的电子枪中的栅极偏压，才能从根本上改变电子束流的大小。在C2上通常 装配有活动光阑，用以改变光束照明的孔径角，一方面可以限制投射在样品表面的照明区域，使样品上无需观察的部分免受电子束的轰击损伤；另一方面也能减少散射电子等不利信号带来的影响。

  二、成像系统

  1.样品室（specimen room ）

  样品室处在聚光镜之下，内有载放样品的样品台。样品台必须能做水平面上X、Y方向的移动，以选择、移动观察视野，相对应地配备了2个操纵杆或者旋转手轮，这是一个精密的调节机构，每一个操纵杆旋转10圈时，样品台才能沿着某个方向移动3mm左右。现代高档电镜可配有由计算机控制的马达驱动的样品台，力求样品在移动时精确，固定时稳定；并能由计算机对样品做出标签式定位标记，以便使用者在需要做回顾性对照时依靠计算机定位查找，这是在手动选区操作中很难实现的。

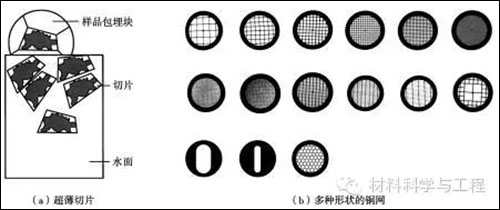

  图4-19 超薄切片与样品载放铜网

  生物医学样品在做透射电镜观察时，基本上都是将原始样品以环氧树脂包埋，然后用非常精密的超薄切片机切成薄片，刀具为特制的玻璃刀或者是钻石刀。切下的生物医学样品的厚度通常只有几十个纳米（nm），这在一般情况下用肉眼是不能直接看到的，图4-19（a ），必须让切片飘浮在水面上，由操作熟练的技术人员借助特殊的照明光线，并以特殊的角 度才能观察到如此薄的切片。切好的薄片被捞放在铜网上，经过染色和干燥后才能用于观察。透射电镜样品的制作是一个漫长、复杂而又精密的过程，技术性非常强。但是我们前面介绍过，要想获得优良的电镜影像，制做优良的样品标本乃是非常重要的第一步。

  盛放样品的铜网根据需要可以是多种多样的，图4-19（b），直径一般均为３mm ，通常铜网上有多少个栅格，我们就把它称作多少目。之所以选择铜制作样品网，是由于它不会与电子束及电磁场发生作用，同理还可以选择其他导磁率低的金属材料（如镍）制作样品网，样品网属于易耗品，铜网加工容易、成本低，故使用十分普及。

  透射电镜常见的样品台有2种：①顶入式样品台，要求样品室空间大，一次可放入多个（常见为６个）样品网，样品网盛载杯呈环状排列。使用时可以依靠机械手装置进行依次交换。优点是每观察完多个样品后，才在更换样品时破坏一次样品室的真空，比较方便、省时间；但所需空间太大，致使样品距下面物镜的距离较远，不适于缩短物镜焦距，会影响电镜分辨力的提高。②侧插式样品台，样品台制成杆状，样品网载放在前端，只能盛放1～2个铜网。样品台的体积小，所占空间也小，可以设置在物镜内部的上半端，有利于电镜分辨率的提高。缺点是一次不能同时放入多个样品网，每次更换样品必须破坏一次样品室的真空，略嫌不便。

  在性能较高的透射式电镜中，大多采用上述侧插式样品台，为的是最大限度地提高电镜的分辨能力。高档次的电镜可以配备多种式样的侧插式样品台，某些样品台通过金属联接能对样品网加热或者致冷，以适应不同的用途。样品是先盛载在铜网上，然后固定在样品台上的，样品台与样品握持杆合为一体，是一个非常精巧的部件（图４-20）。样品杆的中部有一个“Ｏ”形橡胶密封圈，胶圈表面涂有真空脂，以隔离样品室与镜体外部的真空（两端的气压差极大，比值可达10-6～10-9）。

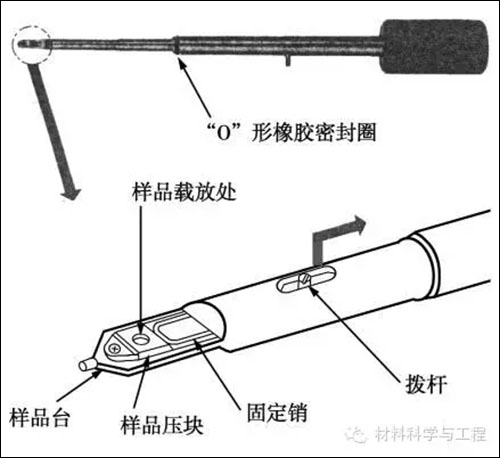

  图4-20 样品握持杆示意

  样品室的上下电子束通道各设了一个真空阀，用以在更换样品时切断电子束通道 ，只破坏样品室内的真空，而不影响整个镜筒内的真空，这样在更换样品后样品室重又抽回真空时，可节省许多时间。当样品室的真空度与镜筒内达到平衡时， 再重新开启与镜筒相通的真空阀。

  2.物镜（object lens）

  处于样品室下面，紧贴样品台，是电镜中的第1个成像元件，在物镜上产生哪怕是极微小的误差，都会经过多级高倍率放大而明显地暴露出来，所以这是电镜的一个最重要部件，决定了一台电镜的分辨本领，可看作是电镜的心脏。

  （1）特点 物镜是一块强磁透镜，焦距很短，对材料的质地纯度、加工精度、使用中污染的状况等工作条件都要求极高。致力于提高一台电镜的分辨率指标的核心问题，便是对物镜的性能设计和工艺制作的综合考核。尽可能地使之焦距短、像差小，又希望其空间大，便于样品操作，但这中间存在着不少相互矛盾的环节。

  （2）作用

  进行初步成像放大，改变物镜的工作电流，可以起到调节焦距的作用。电镜操作面板上粗、细调焦旋扭，即为改变物镜工作电流之用。

  为满足物镜的前述要求，不仅要将样品台设计在物镜内部，以缩短物镜焦距；还要配置良好的冷却水管，以降低物镜电流的热飘移；此外，还装有提高成像反差的可调活动光阑，及其要达到高分辨率的消像散器。对于高性能的电子显微镜，都通过物镜装有以液氮为媒质的防污染冷阱，给样品降温。

  3.中间镜（intemediate lens）和投影镜（projection lens）

  在物镜下方，依次设有中间镜和第1投影镜、第2投影镜，以共同完成对物镜成像的进一步放大任务。从结构上看，它们都是相类似的电磁透镜，但由于各自的位置和作用不尽相同，故其工作参数、励磁电流和焦距的长短也不相同。电镜总放大率：

  M＝MO·MI·MP1·MP2

  即为物镜、中间镜和投影镜的各自放大率之积。 当电镜放大率在使用中需要变换时，就必须使它们的焦距长短相应做出变化，通常是改变靠中间镜和第1投影镜线圈的励磁工作电流来达到的。电镜操纵面板上放大率变换钮即为控制中间镜和投影镜的电流之用。

  对中间镜和投影镜这类放大成像透镜的主要要求是：在尽可能缩短镜筒高度的条件下，得到满足高分辨率所需的最高放大率，以及为寻找合适视野所需的最低放大率；可以进行电子衍射像分析，做选区衍射和小角度衍射等特殊观察；同样也希望它们的像差、畸变和轴上像散都尽可能地小。

  三、观察、记录系统

  1.观察室

  透射电镜的最终成像结果，显现在观察室内的荧光屏上，观察室处于投影镜下，空间较大，开有1～3个铅玻璃窗，可供操作者从外部观察分析用。对铅玻璃的要求是既有良好的透光特性，又能阻断X线散射和其他有害射线的逸出，还要能可靠地耐受极高的压力差以隔离真空。

  由于电子束的成像波长太短，不能被人的眼睛直接观察，电镜中采用了涂有荧光物质的荧光屏板把接收到的电子影像转换成可见光的影像。观察者需要在荧光屏上对电子显微影像 进行选区和聚焦等调整与观察分析，这要求荧光屏的发光效率高，光谱和余辉适当，分辨力好。目前多采用能发黄绿色光的硫化锌-镉类荧光粉做为涂布材料，直径约在15～20cm。

  荧光屏的中心部分为一直径约10cm的圆形活动荧光屏板，平放时与外周荧屏吻合，可以进行大面积观察。使用外部操纵手柄可将活动荧屏拉起，斜放在45°角位置，此时可用电镜置配的双目放大镜，在观察室外部通过玻璃窗来精确聚焦或细致分析影像结构；而活动荧光屏完全直立竖起时能让电子影像通过，照射在下面的感光胶片上进行曝光。

  2.照相室

  在观察中电子束长时间轰击生物医学样品标本，必会使样品污染或损伤。所以对有诊断分析价值的区域，若想长久地观察分析和反复使用电镜成像结果，应该尽快把它保留下来，将因为电子束轰击生物医学样品造成的污染或损伤降低到最小。此外，荧光屏上的粉质颗粒的解像力还不够高，尚不能充分反映出电镜成像的分辨本领。将影像记录存储在胶片上��照相，便解决了这些问题。

  照相室处在镜筒的最下部，内有送片盒（用于储存未曝光底片）和接收盒（用于收存已曝光底片）及一套胶片传输机构。电镜生产的厂家、机型不同，片盒的储片数目也不相同，一般在20～50片/盒左右，底片尺寸日本多采用82.5mm×118mm，美国常用82.5mm×101.6mm，而欧州则用90mm×120mm。每张底片都由特制的一个不锈钢底片夹夹持，叠放在片盒内。工作时由输片机构相继有序地推放底片夹到荧光屏下方电子束成像的位置上。曝光控制有手控和自控两种方法，快门启动装置通常并联在活动荧光屏板的扳手柄上。电子束流的大小可由探测器检测，给操作者以曝光指示；或者应用全自动曝光模式由计算机控制，按程序选择曝光亮度和最佳曝光时间完成影像的拍摄记录。

  现代电镜都可以在底片上打印出每张照片拍摄时的工作参数，如：加速电压值、放大率 、微米标尺、简要文字说明、成像日期、底片序列号及操作者注解等备查的记录参数。观察室与照相室之间有真空隔离阀。以便在更换底片时，只打开照相室而不影响整个镜筒的真空。

  3.阴极射线管（CRT）显示器

  电镜的操作面板上的CRT显示器主要用于电镜总体工作状态的显示、操作键盘的输入内容显示、计算机与操作者之间的人机对话交流提示以及电镜维修调整过程中的程序提示、故障警示等。

  四、调校系统

  1.消像散器

  像散（指轴上像散）的产生除了前面介绍的材质、加工精度等原因以外，实际上在使用过程中，会因为各部件的疲劳损耗、真空油脂的扩散沉积、以及生物医学样品中的有机物在电子束照射下的热蒸发污染等众多因素逐渐积累，使得像散也在不断变化。所以像散的消除在电镜制造和应用之中都成了必不可少的

  重要技术。

  早期电镜中曾采用过机械式消像散器，利用手动机械装置来调整电磁透镜周围的小磁铁 组成的消像散器，来改变透镜磁场分布的缺陷。但由于调整的精确性和使用的方便性均难令人满意，现在这种方式已被淘汰。目前的消像散器由围绕光轴对称环状均匀分布的8个小电磁线圈构成，见图4-21，用以消除（或减小）电磁透镜因材料、加工、污染等因素造成的像散。其中每4个互相垂直的线圈为1组，在任一直径方向上的2个线圈产生的磁场方向相反，用2组控制电路来分别调节这2组线圈中的直流电流的大小和方向，即能产生1个强度和方向可变的合成磁场（图4-21中的虚线椭圆），

  图4-21 由电磁线圈构成的消像散器

  以补偿透镜中所原有的不均匀磁场缺陷（图中椭圆形实线），以达到消除或降低轴上像散的效果。

  一般电镜在第2聚光镜中和物镜中各装有2组消像器，称为聚光镜消像散器和物镜消像散器。聚光镜产生的像散可从电子束斑的椭圆度上看出，它会造成成像面上亮度不均匀和限制分辨率的提高。调整聚光镜消像散器（镜体操作面板上装有对应可调旋钮），使椭圆形光斑恢复到最接近圆状即可基本上消除聚光镜中存在的像散。

  物镜像散能在很大程度上影响成像质量，消除起来也比较困难。通常使用放大镜观察样品支持膜上小孔在欠焦时产生的费涅尔圆环的均匀度，或者使用专门的消像散特制标本来调整消除，这需要一定的经验和操作技巧。近年来在一些高档电镜机型之中，开始出现了自动消像散和自动聚焦等新功能，为电镜的使用和操作提供了极大的方便。

  2.束取向调整器及合轴

  最理想的电镜工作状态，应该是使电子枪、各级透镜与荧光屏中心的轴线绝对重合。但这是很难达到的，它们的空间几何位置多多少少会存在着一些偏差，轻者使电子束的运行发生偏离和倾斜，影响分辨力；稍微严重时会使电镜无法成像甚至不能出光（电子束严重偏离中轴，不能射及荧光屏面）。为此电镜采取的对应弥补调整方法为机械合轴加电气合轴的操作。

  机械合轴是整个合轴操作的先行步骤，通过逐级调节电子枪及各透镜的定位螺丝，来形成共同的中心轴线。这种调节方法很难达到十分精细的程度，只能较为粗略地调整，然后再辅之以电气合轴补偿。

  电气合轴是使用束取向调整器的作用来完成的，它能使照明系统产生的电子束做平行移动和倾斜移动，以对准成像系统的中心轴线。束取向调整器分枪（电子枪）平移、倾斜和束（电子束）平移、倾斜线圈两部分。前者用以调整电子枪发射出电子束的水平位置和倾斜角度；后者用以对聚光镜通道中电子束的调整。均为在照明光路中加装的小型电磁线圈，改变线圈产生的磁场强度和方向，可以推动电子束做细微的移位动作。

  合轴的操作较为复杂，不过在合轴操作完成后，一般不需经常调整。只是束平移调节作为一 个经常调动的旋钮，放在电镜的操作面板上，供操作者在改变某些工作状态（如放大率变换）后，将偏移了的电子束亮斑中心拉回荧光屏的中心，此调节器旋钮也称为“亮度对中”钮。

  3.光阑

  如前所述，为限制电子束的散射，更有效地利用近轴光线，消除球差、提高成像质量和反差 ，电镜光学通道上多处加有光阑，以遮挡旁轴光线及散射光，参见图4-22。

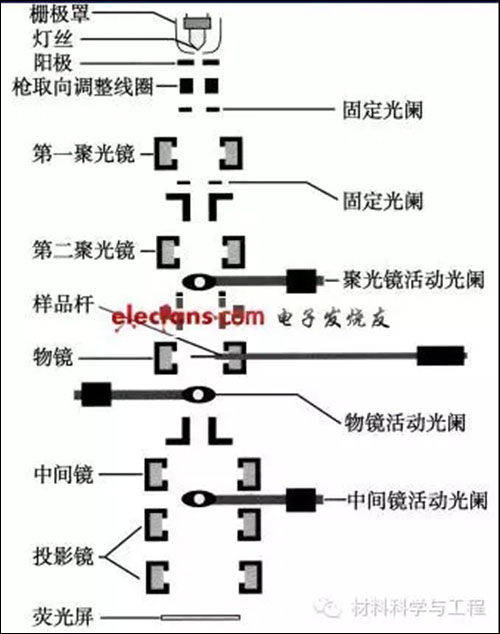

  图4-22 TEM光学通道中的光阑

  光阑有固定光阑和活动光阑2种，固定光阑为管状无磁金属物，嵌入透镜中心，操作者无法调整（如聚光镜固定光阑）。活动光阑是用长条状无磁性金属钼薄片制成，上面纵向等距离排列有几个大小不同的光阑孔，直径从数十到数百个微米不等，以供选择使用。活动光阑钼片被安装在调节手柄的前端，处于光路的中心，手柄端在镜体的外部。活动光阑手柄整体的中部，嵌有“Ｏ”形橡胶圈来隔离镜体内外部的真空。可供调节用的手柄上标有1、2、3、4号定位标记，号数越大，所选的就孔径越小。光阑孔要求很圆而且光滑，并能在 X、Y方向上的平面里做几何位置移动，使光阑孔精确地处于光路轴心。因此，活动光阑的调节手柄，应能让操作者在镜体外部方便地选择光阑孔径，调整、移动活动光阑在光路上的空间几何位置。

  电镜上常设3个活动光阑供操作者变换选用：①聚光镜C2光阑，孔径约在20～200μm左右，用于改变照射孔径角，避免大面积照射对样品产生不必要的热损伤。光阑孔的变换会影响光束斑点的大小和照明亮度；②物镜光阑，能显著改变成像反差。孔径约在10～100μm 左右，光阑孔越小，反差就越大，亮度和视场也越小（低倍观察时才能看到视场的变化）。若选择的物镜光阑孔径太小时，虽能提高影像反差，但会因电子线衍射增大而影响分辨能力，且易受到照射污染。如果真空油脂等非导电杂质沉积在上面，就可能在电子束的轰击下充放电，形成的小电场会干扰电子束成像，引起像散，所以物镜光阑孔径的选择也应适当；③中间镜光阑，也称选区衍射光阑，孔径约在50～400μm左右，应用于衍射成像等特殊的观察之中。

  五、真空系统

  电镜镜筒内的电子束通道对真空度要求很高，电镜工作必须保持在10-3～10-４Ｐa以上的真空度（高性能的电镜对真空度的要求更达10-７Ｐa以上），因为镜筒中的残留气体分子如果与高速电子碰撞，就会产生电离放电和散射电子，从而引起电子束不稳定，增加像差，污染样品，并且残留气体将加速高热灯丝的氧化，缩短灯丝寿命。获得高真空是由各种真空泵来共同配合抽取的。

  1.机械泵（旋转泵）

  机械泵因在其他场合使用非常广泛而比较常见，它工作时是靠泵体内的旋转叶轮刮片将空气吸入、压缩、排放到外界的。机械泵的抽气速度每分钟仅为160L左右 ，工作能力也只能达到0.1～0.01Pa,远不能满足电镜镜筒对真空度的要求，所以机械泵只做为真空系统的前级泵来使用。

  2.油扩散泵

  扩散泵的实物外形和内部结构见图4-23。它的工作原理是用电炉将特种扩散泵油加热至蒸汽

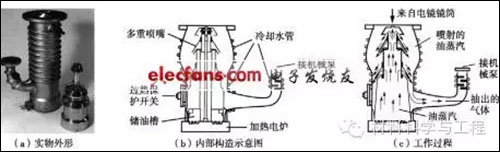

  图4-23 油泵扩散

  状态，高温油蒸汽膨涨向上升起，靠油蒸汽吸附电镜镜体内的气体，从喷嘴朝着扩散泵内壁射出，在环绕扩散泵外壁的冷却水的强制降温下，油蒸汽冷却成液体时析出气体排至泵外，由机械泵抽走气体，油蒸汽冷却成液体后靠重力回落到加热电炉上的油槽里循环使用，见图 4-23（c）。扩散泵的抽气速度很快，约为每秒钟570L左右，工作能力也较强，可达10-３～10-４Pa 。但它只能在气体分子较稀薄时使用，这是由于氧气成分较多时易 使高温油蒸气燃烧，所以扩散泵通常与机械泵串联使用，在机械泵将镜筒真空度抽到一定程度时，才启动扩散泵。

  近年来电镜厂商在制作中为实现超高压、超高分辨率，必须满足超高真空度的要求，为此在电镜的真空系统中又推出了离子泵和涡轮分子泵，把它们与前述的机械泵和油扩散泵联用可以达到10-7Pa的超高真空度水平。

  3.真空阀、真空规

  真空阀是用于启闭真空通道各部分的关卡，使各部分能独立放气、抽空而不影响整个系统的真空度。

  真空规用于镜筒各部位真空度的检测，向真空表和真空控制电路提供信号，根据检测目标的真空度不同，真空规分为“皮拉尼规”（pirani gauge ）和“潘宁规”（penning gauge ）2种。前者用于低真空检测，后者用于高真空检测，被安装在镜体的不同部位。

  4.空气压缩机

  电镜中的真空阀多为气动式，动力源自空气压缩机，这是因为如采用电磁动力的真空阀门，易产生干扰电磁场，影响电镜工作。电镜外部专配的空气压缩机能经常、自动地保持在4个大气压以上，以提供足够的气体压力。由空气压缩机输出的高压气体经多根软塑细管送出，先经过在计算机程序控制下动作的“总操纵集合电磁阀”，然后联接到镜体内各部位安装的气动阀门处。这样，就可以通过固定程序（或人为）来操纵控制镜体外部的集合电磁阀，切断或联通任一路软塑细管，间接地启闭镜体内部的任一气动阀（图4-24）。

  图4-24 真空系统和气动阀门装置

  5.抽气过程

  图4-24中的真空抽气系统是由2部分组成，各为1套机械泵（RP）和扩散泵（DP），分别联接镜体的上半部镜筒部分和下半部照相室部分。抽气过程是：先由机械泵将该部分（如镜筒）真空抽至10-1Pa 以下，由“皮拉尼”真空规（P）监测真空度达到这个值时，提供一个信号送给中央微处理器，由控制电路自动操纵扩散泵启动工作；当（镜筒）真空度达到1 0-4Pa时，“潘宁”规（PE）发出可以接通镜体电源电路的信号，而如果镜筒因某种 原因突然漏气，真空度一但低于设定值，“潘宁”规（PE）将立即“通知”控制电路切断工作电源。在电镜工作中，镜筒总会或多或少漏进一些气体（不可能绝对密封），所以真空泵也一直在不停地工作着，使镜体的真空度维持在一个较高的数值，达到平衡状态。在工作过程之中，如需要更换样品，则控制电路自动操纵控制镜体外部的集合电磁阀，向电子枪阀门（GV）和镜筒阀门（CV）提供气压动力，令其关闭，只给镜筒中部放气，待到换毕样品重 新抽取真空达到原来真空度时，再切断气压动力使两阀门开启，联通镜筒的上下真空和光路 通道，余此类推。图中V、LV、CV、GV均为真空阀，P（皮拉尼）、PE（潘宁）为真空规，AS为气动照相快门，CF为照相底片更换器。

  六、电路系统

  1.电源变换装置

  镜体和辅助系统中的各种电路都需要工作电源，且因性质和用途不同，对电源的电压、电流 和稳压度也有不同的要求。如电子枪的阳极需要数十至数百千伏的高电压，它的稳定度应在 每分钟不漂移10-5以上（ 每分钟的偏离量低于十万分之一），这专门由高压发生器和 高压稳定电路（埋于油箱内）来提供。在物镜电源中则要求电流的稳定度优于10-5～1 0-6。其他透镜电源、操纵控制等电路则要求工作电压从几伏到几百伏，电流从几毫 安到几安培不等，全部由相应的电源电路变换配给，其中包括变换电路、稳压电路、恒流电 路等，图4-25（a）为电源变换装置的示意图。

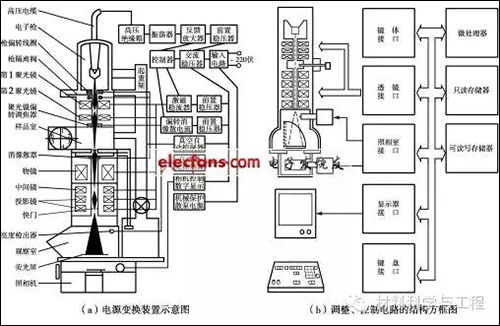

  图4-25 电源变换装置和调整，控制电路

  2.调整、控制电路

  这部分电路最为复杂，操纵面板上的每一个变化，都对应到相应元、部件工作状态的变化，每一步骤都要由电路做出一系列相应的动作来实现。调整控制电路实质上是由许多形形色色的操纵、检测、自控、保护等电路交织而成，图4-25（b）为调整、控制电路的结构方框图。

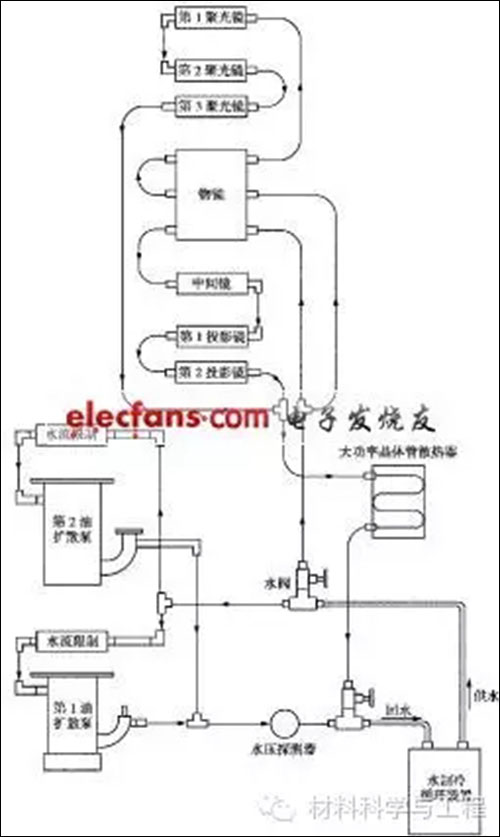

  图4-26 水冷系统流程图

  七、水冷系统

  水冷系统是由许多曲折迂迥、密布在镜筒中的各级电磁透镜、扩散泵、电路中大功率发热元件之中的管道组成。外接水制冷循环装置，为保证水冷充分（10～25℃之间，不可过高或过低）、充足（4～5L/min）、可靠（0.5～2kg/mm2），在冷却水管道的出口，装有水压探测器，在水压不足时既能报警，又能通过控制电路切断镜体电源，以保证电镜在正常工作时不因为过热而发生故障。水冷系统的工作要开始于电镜开启之前，结束于电镜关闭 20 min以后。

  八、高分辨率TEM影像的拍摄要点

  1.样品制作：要求切片（或复型）样品的厚薄适宜，染色好。

  2.合轴：保证机械合轴与电气合轴的精良。

  3.消像散：细心消除聚光镜和物镜的像散。

  4.聚焦：需一定经验，精心调正。

  5.曝光：以重点观察部位密度为准，对测光结果略加补偿。

  6.避免电压波动，外界磁场和震动的干扰。

  7.拍摄倍率不宜太高，以刚能看清细节为界。
