必收藏!材料分析检测知识大汇总(二)
2016-06-06 16:02:26 作者:本网整理 来源:网络

   四、透射电镜


  怎样分析TEM衍射斑点

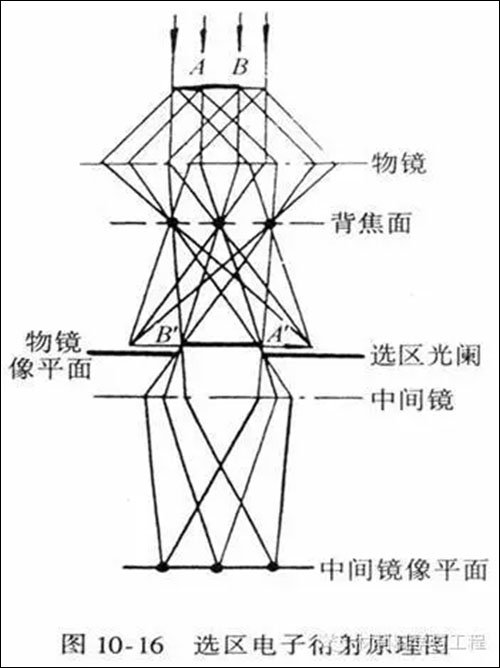

  下图为选区电子衍射原理图:




640

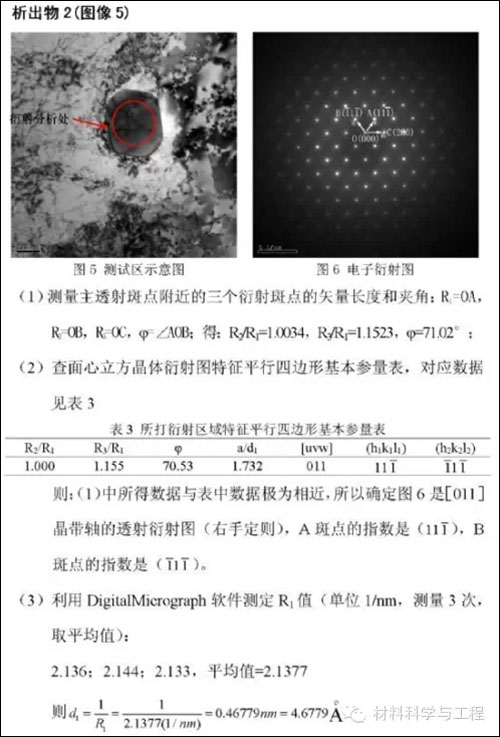

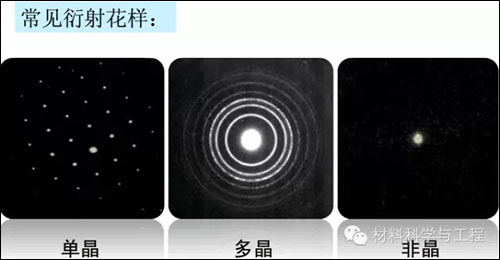

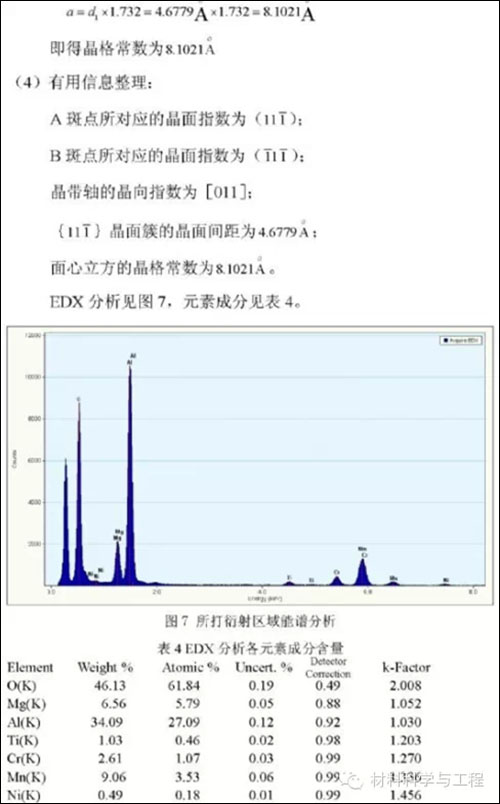

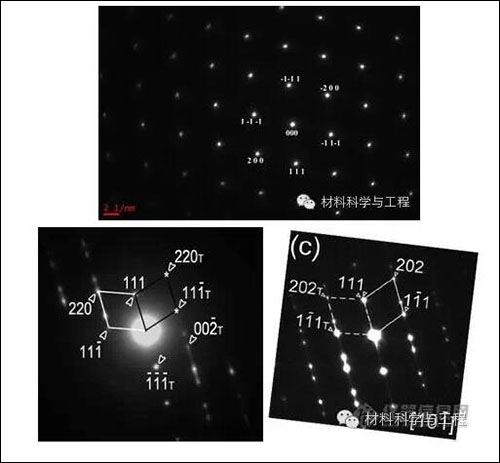

  下面是分析实例:



640

640

640

QQ截图20160606164655




  全面剖析透射式电子显微镜



透射式电子显微镜(TEM)与投射式光学显微镜的原理很相近,图4-12所绘为两者的简化光路图,从图中可以看出,它们的光源、透镜虽不相同,但照放大和成像的方式却完全一致。





免责声明:本网站所转载的文字、图片与视频资料版权归原创作者所有,如果涉及侵权,请第一时间联系本网删除。
