时值祖国70岁华诞之际，材料界传来好消息。10月2日，清华大学化学工程系魏飞教授团队题为“超纯半导体性碳纳米管的速率选择生长”（ Rate selected growth of the ultrapure semiconducting carbon nanotube arrays）的论文在《自然-通讯》（Nature Communications）上在线发表。

该论文研究指出，碳纳米管在生长过程中的原子组装速率与其带隙相互锁定，金属管数量随长度的指数衰减速率比半导体管高出数量级，在长度达到154mm后可实现99.9999%超长半导体管阵列的一步法制备，这一方法为制备结构完美、高纯半导体管水平阵列这一世界性难题提供了一项全新的技术路线，对新一代碳基电子材料的可控制备具有重要价值。

随着信息技术的高速发展，半导体芯片已成为数字经济和国家安全的重要基础。近年来，以硅基材料为核心的摩尔定律宣告失效，在众多替代材料中，碳纳米管凭借纳米级尺寸和优异的电子空穴高迁移率成为新一代芯片电子的理想候选材料。美国国防高级研究计划局宣布投资15亿美元推进“电子复兴计划”，用于开发微型化、高性能碳纳米管芯片。斯坦福大学和麻省理工学院相继研发出碳纳米管计算机和基于1.4万个碳纳米管晶体管构筑的16位微处理器，充分展现了碳纳米管在后硅时代的发展潜力。

我国在碳纳米管电子器件及材料制备的工程应用领域具有显著优势，特别是在单根碳纳米管晶体管无掺杂制备及最小碳纳米管器件领域做出了众多原创性贡献。在碳纳米管宏量制备领域，也已率先实现世界最高、千吨级产量聚团状和垂直阵列状碳纳米管的批量制备，并在动力电池领域规模化应用。然而，碳纳米管的结构缺陷、手性结构控制仍然是制约高性能碳基芯片应用的关键问题。

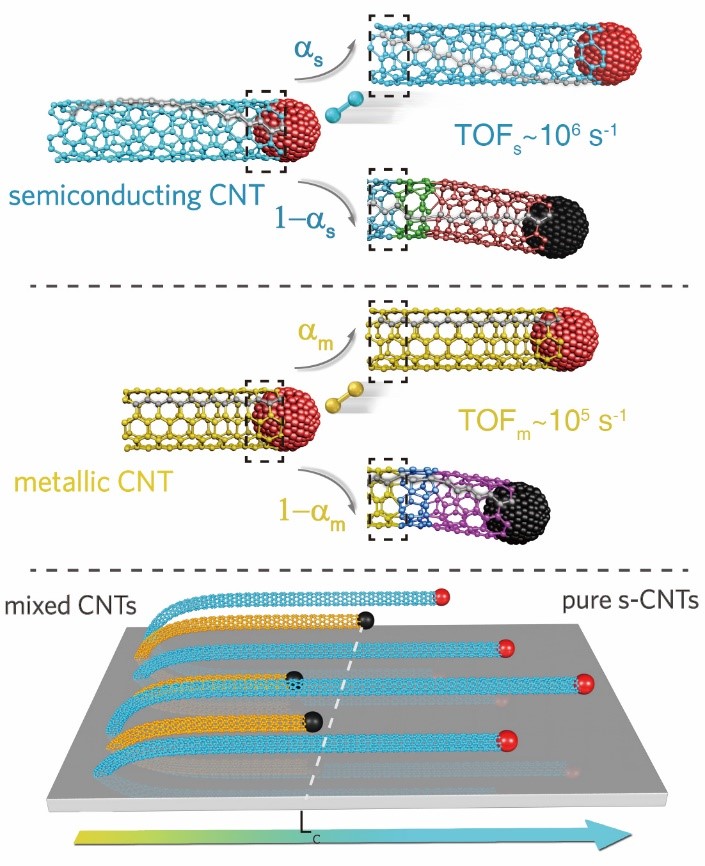

高纯度半导体性碳纳米管阵列的速率选择生长

为此，魏飞教授团队专注结构完美超长碳纳米管的研发10余年，发现超长碳纳米管在分米级长度上的结构一致性，率先制备出世界上最长的550mm碳纳米管，并验证了碳纳米管的数量随长度呈现指数衰减的Schulz-Flory分布规律。进一步研究发现，金属和半导体管的数量也各自满足Schulz-Flory分布，但半导体管的半衰期长度是金属管的10倍以上。拉曼散射、瑞利散射光学表征及同位素标记的生长速度测试表明，金属与半导体管的半衰期长度差异源于碳纳米管自身带隙锁定的生长速度。缩小非均相催化中外扩散与毒化过程的活化能差异，从而提高碳纳米管的长度，是实现具有窄带隙分布的半导体管阵列可控制备的关键。据此，该团队设计层流方形反应器，精准控制气流场和温度场并优化恒温区结构，将催化剂失活几率降至百亿分之一，成功实现了超长水平阵列碳纳米管在7片4英寸硅晶圆表面的大面积生长，最长长度650mm，单位反应位点转化数达到1.53×106 s-1，是一般工业反应的上亿倍。用154mm处的碳纳米管阵列作为沟道材料制作的晶体管器件，开关比108，迁移率4000cm2/Vs以上，电流密度14 μA/ μm，首次展现了超长碳纳米管在阵列水平的优异电学性能。这种利用带隙锁定生长速度实现高纯半导体管可控制备的方法，为原位自发提纯半导体材料提供了一种全新路线，为发展新一代高性能碳基集成电子器件奠定了坚实的基础。

该工作是魏飞教授团队继实现半米长碳纳米管可控制备及原位卷绕成大面积、单手性碳纳米管线团后的又一创新性工作，为实现碳纳米管在高端电子产品及柔性电子器件中的应用，推动国家微电子行业发展提供了可行的路线。

文章通讯作者为魏飞教授，第一作者为清华大学化工系2015级博士生朱振兴，芬兰阿尔托大学应用物理系博士后魏楠、清华大学微电子系许军教授及2016级博士生程为军、清华大学化工系王垚副教授、张如范助理教授、博士生申博渊、孙斯磊、高俊参与了该工作。本项研究工作受到国家重点基础研究发展计划、国家自然科学基金委及北京市科学技术委员会等项目的资助。

论文链接：

https://www.nature.com/articles/s41467-019-12519-5

相关论文链接：

http://pubs.acs.org/doi/abs/10.1021/nn401995z

https://advances.sciencemag.org/content/2/11/e1601572
