【成果简介】

  近日，清华大学王训教授课题组在亚纳米尺度结构构筑及性质探索方面取得新进展，相关成果以题目“Sub-1 nm Nanowire Based Superlattice Showing High Strength and Low Modulus”发表在Journal of the American Chemical Society上，第一作者为2017届博士毕业生刘慧玲。

  【图文导读】

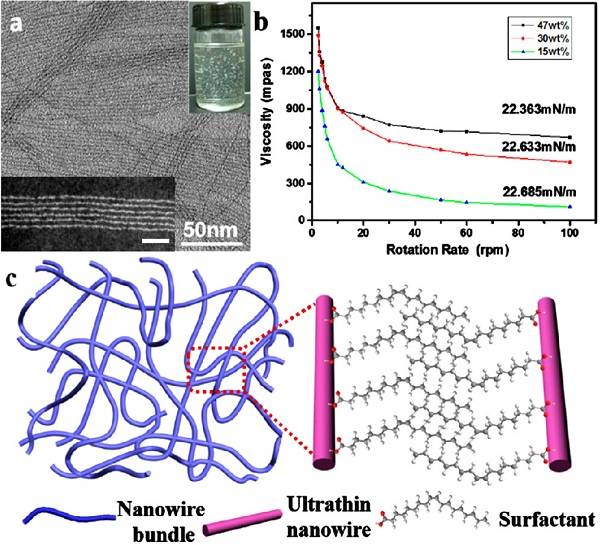

  图1 超薄纳米线分散体的独特粘度

  （a）显示用于静电纺丝的超薄纳米线的1nm直径的TEM图像

  （b）剪切粘度作为不同浓度的辛烷中纳米线溶液的旋转速率的函数，以及相应的表面张力

  （c）溶液中超薄纳米线缠结网络示意图

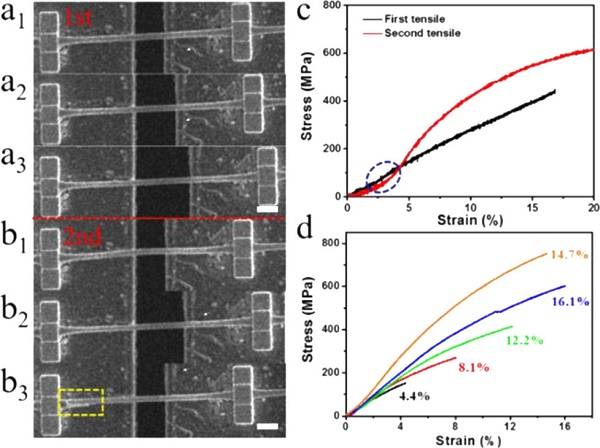

  图2 加载-卸载试验

  （a）第一次加载循环，a1为初始状态，a3结束应变为16.8％

  （b）直到纤维断裂的第二个加载循环

  （c）两个加载循环的相应应力-应变曲线

  （d）应变逐渐增加的5次装载-卸载循环试验

  【研究内容】

  高分子材料通常具有明显的结构柔性及良好的加工特性，因此被广泛应用于实际中。然而无机材料由于极性键的组成，在机械加工上往往表现出硬而脆的特点，从一定程度上限制了该材料的实际应用。近年来，王训教授课题组一直致力于亚纳米尺度结构的构筑及性质探索，他们在前期的工作中成功地构筑了直径在亚纳米尺度（sub-1 nm）， 长度在微米量级的GdOOH纳米线，在观察到该无机纳米线与直线型高分子具有相似的维度特点的同时，该课题组敏锐地探究了GdOOH纳米线在性质上与高分子材料的相似性。他们在电镜观察下发现该纳米线具有非常明显的结构柔性，骨架可以沿各个方向任意弯曲，甚至自缠绕形成闭合的环；并且该纳米线的分散液具有与高分子溶液相似的粘性及非牛顿流体行为，研究发现此粘性很大程度上来源于纳米线与高分子相近的维度特点（J. Am. Chem. Soc. 2013, 135, 11115-11124）。

  在此前期工作基础上，他们又提出了利用加工高分子材料的电纺丝技术组装加工GdOOH纳米线的新想法。在不添加任何高分子辅助剂的条件下，该课题组成功地电纺出了表面光滑、直径均匀可控的纤维材料，无机组分含量高达45%，通过利用不同的纤维接受方式还可以制备出与纸张尺寸相当的二维薄膜材料。在对纤维结构的进一步表征中，研究者们发现，在电场力作用下GdOOH纳米线在纤维中形成了超顺排结构。该结构特点使电纺纤维在原位拉伸实验中表现出高强度低模量的材料特性，单轴拉伸强度高达712.5 MPa，杨氏模量为10.3 GPa。通过发光稀土元素的掺杂，此材料仍保持无机材料的功能特性。

  此研究结果发展了一种加工组装无机材料的新策略，对亚纳米尺度材料的发展有着积极的推动作用，为无机材料的实际应用带来新的契机。本课题研究得到了北京航空航天大学郭林教授及岳永海副教授等合作者在原位力学性能研究方面的大力帮助及国家自然科学基金委、中国科技部等基金的资助。

  原文链接：http://www.chem.tsinghua.edu.cn/publish/chem/476/2017/20170630202303865819178/20170630202303865819178_.html

  文献链接： Sub-1 nm Nanowire Based Superlattice Showing High Strength and Low Modulus（J. Am. Chem. Soc. ,2017,DOI: 10.1021/jacs.7b03175）

更多关于材料方面、材料腐蚀控制、材料科普等方面的国内外最新动态，我们网站会不断更新。希望大家一直关注国家材料腐蚀与防护科学数据中心http://www.ecorr.org
