一、 超高强度钢应力腐蚀开裂

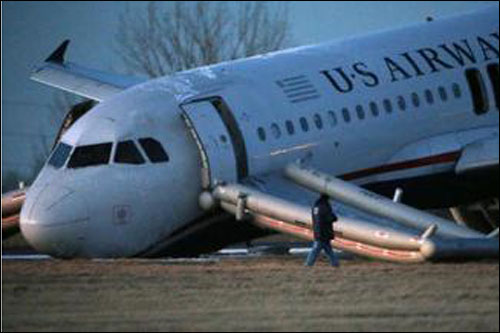

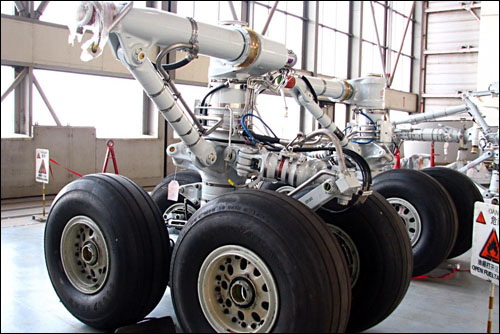

起落架故障导致飞机事故

 美国飞机部件破坏调查分析表明,起落架多数是由于表面引起应力腐蚀或疲劳裂纹扩展而导致最后断裂的.零件表面缺陷在应力和腐蚀介质的共同作用下,由于电化学反应,表面产生不均匀腐蚀坑,进而开始应力腐蚀裂纹扩展,且往往在宏观应力远低于屈服强度的情况下发生滞后破坏.

  目前国内起落架用超高强度钢主要有30CrMnSiNi2A,40CrMnSiMoVA(GC-4),40CrNi2Si2MoVA(300M)等.由于30CrMnSiNi2A 钢的抗拉强度为1570~1765 MPa,落震试验时,研制的飞机起落架在较低寿命下就出现了焊缝裂纹、螺纹断裂、护板接头疲劳裂纹等缺陷.GC-4 钢的抗拉强度为1800~2100MPa,用其研制的起落架上出现了点状缺陷、硫化物夹杂、粗晶、内部裂纹、焊缝缺陷、热处理渗氢等问题,这些问题影响着起落架的寿命和可靠性.

  超高强度钢对腐蚀疲劳及应力腐蚀开裂非常敏感，因此是超高强度钢的两种主要失效方式.应力腐蚀开裂是造成高强度钢故障的重要原因。

  应力腐蚀断裂过程可分为三个阶段:

  --萌生阶段;

  --裂纹扩展阶段;

  --失稳断裂阶段.

  应力腐蚀的机理主要有阳极溶解理论和氢致开裂理论.

  刘道新等研究了带镀层300M 钢应力腐蚀开裂行为的机理,发现电镀Cr,Cr-Ti 镀层均使300M 钢应力腐蚀开裂敏感性增加.阴极镀层加速的电偶腐蚀对镀Cr 300M 钢的应力腐蚀开裂过程有明显的促进作用;阳极镀层促进氢致开裂,是镀Cr-Ti 及镀Al 300M 钢应力腐蚀开裂的失效机制.

  300M 钢的应力腐蚀为沿晶开裂模式,裂纹源于表面开始的腐蚀部位并向内部扩展.裂纹断口的形貌,宏观上属于脆性断裂,即使塑性很高的材料也是如此.从微观上观察,在断裂面上仍有塑性流便痕迹,断面有裂纹分叉现象,断口形貌呈海滩条纹、羽毛状、扇子形等症状.裂纹方向宏观上和主拉伸应力的方向垂直,微观上略有偏移.

  二、 300M钢应力腐蚀因素分析

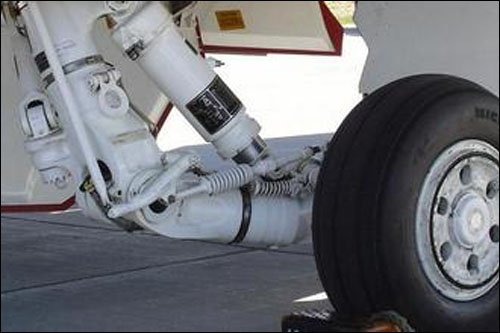

飞机起落架

  影响金属材料应力腐蚀性能的因素很多,包括力学因素、环境因素及金属学因素.当合金体系确定以后,应力与环境成为应力腐蚀的两个主要方面.

  3.1  300M 钢的抗应力腐蚀特性

  300M 钢超高强度钢显微组织以片状马氏体结构为主,同时存在孪晶马氏体及沉积于片状马氏体间的脆性渗碳体.孪晶马氏体导致局部高应力并限制位错移动,渗碳体构成氢致开裂敏感途径.因此,300M超高强度钢在外加应力与环境介质的共同作用下,阳极溶解与氢致开裂过程均易进行.

  元素的化学作用可以影响材料的耐蚀性,随着金属强度的升高,抗应力腐蚀性能明显降低.提高钢中的Ni,C,Si 等元素含量可提高超高强度钢的应力腐蚀性能,而N,P,Ti 等元素却会降低其耐应力腐蚀能力.

  金属材料的屈服强度会影响金属内氢扩散的过程和速度,随着屈服强度的提高,裂尖前缘氢聚集的速率加快,从而使氢致开裂速率增大.李继欣等[4]测定了300M 超高强度钢在蒸馏水和3.5%NaCl 水溶液中的应力腐蚀断裂性能,结果表明,当抗拉强度为2020 MPa,相对于1915 MPa 时,其断裂韧性临界值下降17.8%,抗应力腐蚀性能明显降低.

  3.2  影响应力腐蚀的环境因素

  300M钢的应力腐蚀敏感性取决于环境,在海洋大气环境下具有较高的应力腐蚀敏感性.影响应力腐蚀的环境因素主要包括腐蚀介质和介质温度.当溶液电位超过一定值时,就发生破裂.溶液中的Cl 离子的存在容易造成300M 钢表面钝化膜破坏,并协同拉应力促进钢表面膜的局部破坏,形成大阴极(钝化膜)-小阳极(钢基)腐蚀电偶,从而促进应力腐蚀开裂敏感性.

  3.3 影响应力腐蚀的应力因素

  引起超高强度钢应力腐蚀开裂的应力主要是在淬火、焊接、扭转、拉伸和配合等过程中产生的.应力腐蚀开裂主要发生在应力集中部位.应力主要来源于设备或部件在工作条件下的外载荷,另外还包括材料在生产制造或者加工过程中残留的应力.应力的主要作用是引起合金塑性变形,使裂纹尖端表面膜破裂、滑移台阶露头,裂纹尖端活性增加,引起局部腐蚀;同时使微裂纹向纵深扩展,新鲜电解液不断地流入,促进了裂纹尖端腐蚀过程的持续进行.如果不存在静拉伸应力,即使有敏感的合金与特定的介质配合,应力腐蚀同样不会出现,压应力是不会产生应力腐蚀开裂的.

  三、  300M超高强度钢应力腐蚀防护措施

飞机

  通过对超高强度钢应力腐蚀产生的原因分析,针对起落架用300M 超高强度钢的抗应力腐蚀能力提升,应主要从材料、环境、拉伸应力方面制定防护措施.同时对起落架的使用维护和维修进行完善.

  4.1 改变材料的制造工艺

  超高强度钢对氢脆很敏感,采用空气炉或甲醇裂化炉热处理都存在渗氢、零件表面氧化脱碳等问题,而表面脱碳会降低疲劳强度.

  300M 钢采用真空热处理技术,避免了渗氢,零件表面光亮,无氧化脱碳、增碳和晶界氧化等缺陷,提高了零件的表面质量.控制S 含量和硫化物,获取高纯度300M 超高强度钢,提高在腐蚀环境中的疲劳裂纹扩展速率.

  通过改进热处理工艺,降低板条束尺寸,从而降低边界裂纹的平均自由程,以改变抗氢脆能力;设法阻止氢在板条界的聚集,改变板条边界对氢脆的阻力;减少孪晶马氏体量,并设法在马氏体间均匀地分布一层稳定的残余奥氏体薄膜,提高抗应力腐蚀开裂能力.

  4.2 改变表面的应力状态

  通过"无应力集中"抗疲劳概念设计,降低零件的应力集中水平,通过增加过渡圆角,强化薄弱环节等措施,提高材料的抗疲劳特性.同时控制机械加工,尤其是控制磨削及其他精加工,保证其表面完整性.

  通过表面强化技术,改变零件的表面应力场,如喷丸强化、孔挤压强化、螺纹滚压强化等手段.喷丸强化能非常有效地改善金属零件疲劳断裂和应力腐蚀断裂抗力,通过合适的喷丸工艺强化后,可以使300M 钢因电镀、表面脱碳和表面粗糙等造成的疲劳降低得到恢复.

  电镀后表面的拉应力高达600 MPa,应力场的深度约为0.08 mm,而喷丸后电镀,表面的拉应力深度为0.02~0.03 mm,在镀层与基体过渡区则为压应力,在基体上还存在较大的压应力场,深度可达0.3 mm,可有效降低零件表面的拉应力影响,提高零件的抗应力腐蚀能力.同样,通过孔挤压强化、螺纹滚压强化均能改变零件表面的应力场,由拉应力变为压应力,有效提高疲劳强度和抗应力腐蚀能力.

  4.3 表面防护技术

  通过在金属表面涂覆耐蚀涂料或镀覆耐蚀金属或合金,将金属与环境介质隔离起来,可有效提高金属的抗腐蚀能力.

  1)低氢脆电镀防护.低氢脆镀镉-钛代替传统的磷化用于高强度钢的表面防护,有效地隔离了应力腐蚀介质,极大地提高了零件的耐蚀性.起落架尺寸较大、结构复杂,导致在电镀时出现防护的"真空部位".采用低氢脆刷镀镉工艺,是低氢脆镀镉-钛和低氢脆镀镉(松孔镀镉)的配套工艺,保证了零件防护表面的完整性.同时,在镀层上喷涂底漆和面漆,能够有效地保护基体不受外部环境的影响.

  2)热喷涂防护.由于常用的表面处理方法在电镀过程中引入的氢容易引起氢脆,通过热喷涂WC 涂层的方法,明显提高了材料的耐蚀性.周克崧等[12]采用电化学的方法研究300M 钢及其表面WC 涂层在3.5%NaCl 水溶液中的腐蚀性为,所测的电化学极化曲线如图2 所示.300M 钢基体的腐蚀电位最低,经WC-17Co 和WC-10Co4Cr 涂层处理后,腐蚀电位明显升高.热喷涂涂层有良好的硬度及耐磨性,此防护技术可用于零件运动摩擦部位的防护.

  4.4 起落架的使用维护及维修

  起落架长期暴露在外界环境中,其应力腐蚀和氢致开裂的倾向性增加,因此在起落架的使用维护过程中,需要对零件采取严密的防护措施,以提高起落架零件的使用寿命.通过对起落架的表面完整性进行监控,利用刷镀镉或补漆的方式保证表面防护层的完整性,实现与应力腐蚀环境的物理隔离.

  零件在表面处理、装配、使用、分解等过程中均会有残余应力产生,同时起落架经过长时间使用,也存在内部的残余应力.在起落架维修时,应先释放应力,降低起落架本身的应力水平,对应力集中区及疲劳关键区进行无损检测,提前发现表面微裂纹,并对起落架的热损伤进行检测.

  零件的表面缺陷会引起应力集中,是应力腐蚀的诱因,维修过程中严格控制起落架的外部缺陷,修复起落架表面损伤,并重新恢复零件表面防护层,以保证起落架在寿命期内的抗应力腐蚀能力和可靠性.同时要严格控制过程,防止过程中产生应力腐蚀的影响因素,如碰伤、机械加工、敲击、氢脆等.所有过程中禁止接触酸性物质,以防产生氢脆.
