热交换器B30白铜焊接件海水腐蚀失效分析
2016-01-21 14:32:00
作者：本网整理来源：
武汉大气试验站受武汉分析仪器厂委托，对海水环境下使用热交换B30白铜焊接件进行失效分析。换热器内通自然海水，使用2~3年后，在焊接处出现渗漏。本项目拟在实验室模拟条件下，通过浸泡试验、电化学试验、并通过微观形貌分析、表面元素分析等方法，对基材、焊料及焊接件的腐蚀进行研究，分析造成焊缝腐蚀渗漏的原因，为选材或工艺改进提供参考。
通过研究发现：
1．铝黄铜与焊料焊接的焊接件，铝黄铜为阳极优先腐蚀，焊料为阴极，腐蚀速率较小；B30与焊料组成的焊接件，B30为阴极，焊料为阳极，且相对面积较小，优先产生腐蚀，腐蚀速率较快；
2．通过腐蚀的微观形貌分析及腐蚀表面的元素含量变化分析，显示在B30与焊料焊接成的焊接管部件中，焊料产生了脱锌腐蚀；
3．试验结果说明，由于B30铜管相对于焊料为阴极，焊料为阳极，构成了典型的大阴极小阳极的电偶腐蚀，使焊料产生了脱锌腐蚀，因此焊接铜管在服役过程中，焊料发生电偶腐蚀产生脱锌的枝状腐蚀，腐蚀发展形成微缝隙，其结果发生海水的渗漏。

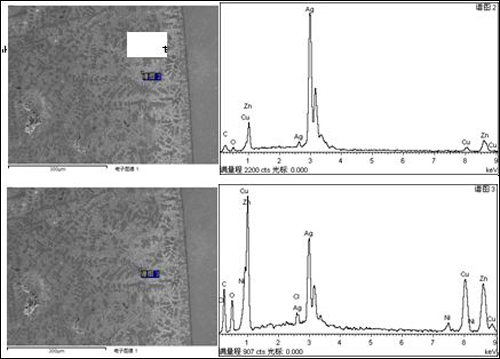

焊缝区腐蚀后表面形貌及成分分析图
相关文章
