甘氨酸装置不锈钢管线焊缝应力腐蚀失效案例
2014-12-13 17:14:10
作者：本网整理来源：
某药化企业于2005年9月投产1200t/a羟基乙腈合成甘氨酸项目，在投产一个月时间内，从合成工段到浓缩工段的304和316不锈钢管道焊缝发生了严重的应力腐蚀开裂，无法正常生产。物料介质包含：羟基乙腈、碳化氨水、反应生成物（甘氨酸、多肽等杂质）、氨和二氧化碳气体等，PH值在6.2左右，温度100~150℃，压力为0.15~0.20MPa。失效管道的宏观形貌如图所示。

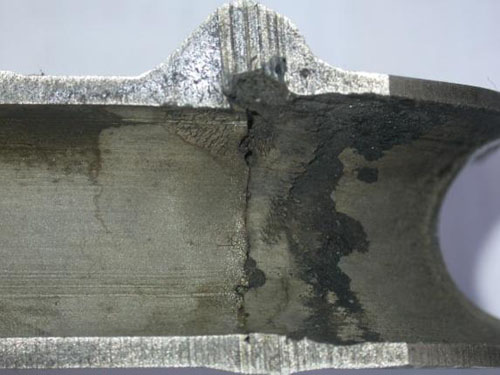

失效管道的宏观形貌

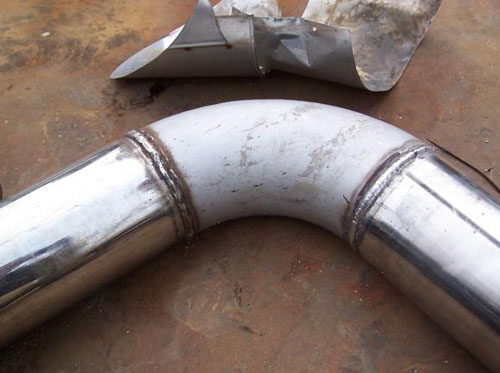

316L管件焊缝宏观形貌

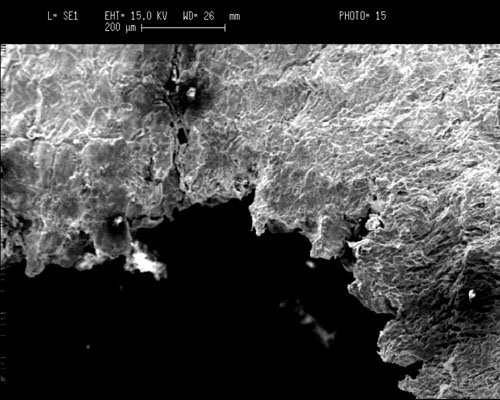

316L管件裂纹放大形貌
结论：
（1）304和316L不锈钢管道焊缝热影响区形成由管道内表面向外表面发展的裂纹，这些裂纹起始于焊接缺陷，表现为典型的应力腐蚀特性，并伴生有晶间腐蚀。
（2） 管道材料在晶界有富铬和富钼相析出，沿晶界就产生一个贫铬和贫钼区，这是诱发晶间腐蚀的直接原因。应力腐蚀与晶间腐蚀互相作用，共同促进裂纹扩展，冲刷腐蚀也加速了这一进程。
更多详细信息敬请参阅材料腐蚀丛书
《石油工业环境典型应力腐蚀--案例与开裂机理》
《石油工业环境典型应力腐蚀--案例与开裂机理》
李晓刚 刘智勇 杜翠薇 董超芳 肖葵 程学群 著
