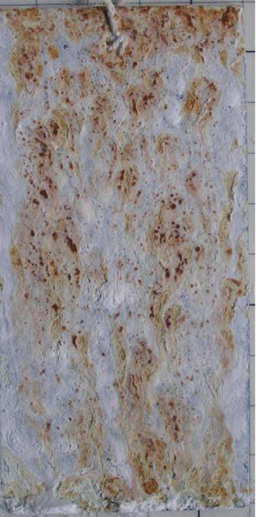

渗锌钢45μm，500h盐雾试验外观

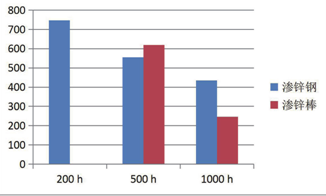

渗锌层盐雾试验后的腐蚀速率 (µm/a)

  4 月 22 日《楚天都市报》的一篇报道，题为“‘超级不锈钢'200 年不锈”，很有商榷的意味，全文如下：

  楚天都市报讯：我们平日用的不锈钢，时间长了照样会生锈，只是时间长短的问题。日前，以色列 DiSTeK 热渗锌项目落户荆门，据悉该技术能使钢铁 200 年不锈，这也是我省长江经济带产业母基金首个落地的成果，首期投资 10 亿元。该技术的发明人 Isaak 博士介绍，该技术能对中小件的钢铁表面进行防腐防锈处理，中性盐雾试验高达5000 小时。这是什么概念呢？ Isaak 博士称，这是用人工模拟盐雾环境来考核金属材料的耐腐蚀性能。比如，在天然暴露环境下对某金属样品进行试验，待其腐蚀可能需要 1 年，而在人工模拟盐雾环境下试验，只要 24 小时即可得到相似的结果，“如此算来，热渗锌技术能让钢铁 200 多年不锈。”据介绍，该技术虽不是不锈钢技术，而是对普通钢材表面进行处理，效果却堪称“超级不锈钢”，将广泛运用于军工、船舶、汽车等行业。

  这篇报道的标题很是吸引眼球，一种似乎科幻似的材料技术落户湖北省，又是一转型发展，值得称道的好引进项目。但读后作为一个专业人员的感觉，好像总不是个滋味。

  首先我们假设认定“中性盐雾试验高达 5000小时”数据的真实性，作为渗锌表面处理，要达到 5000 小时的盐雾试验通过，指标应该是基材金属没有（出红锈）腐蚀，或腐蚀面积小于多少（如 10%），其难度之大是可想而知的。其必要条件应是有足够大的渗锌层厚度，另外可能要加封闭处理层，这样有达到这样高耐蚀性的可能。但是渗锌层厚度太大需要较长时间的热处理，同时需要很多的电力，从材料全寿命评估是不科学的，从商业和应用价值看也是不可取的。二是从简单的盐雾试验推断材料在服役过程的耐蚀寿命，目前的评价均存在不确定性，从下面几个方面说明：1、盐雾试验的加速性，是基于含较高氯离子电解液的薄液膜下电化学腐蚀，溶液腐蚀性强，且基本不存在氧的扩散控制，温度 35℃，腐蚀加速作用非常明显，因此与实际环境材料腐蚀的发生和发展有较大不同；2、即使是某盐雾试验单位时间的结果与户外暴晒存在对应关系，但户外的环境千差万别，如海洋环境和内陆少污染环境的金属材料腐蚀速率可相差数十倍，因此， 采用简单的数学对比， 而不考虑环境腐蚀的巨大差异性，也是不科学的；3、阳极镀涂层腐蚀发展也不是等速率的，无论从热力学和动力学分析， 不同阶段， 有不同的腐蚀规律：

输电线塔、桥梁，用镀锌钢较多

  早期阶段基本按涂层金属自身的腐蚀发展，后期如果底材阴极性金属露底后，要加上电偶腐蚀的加速因素，因此后期腐蚀的发展较快。试验除锈分析，特别是在加速腐蚀试验后期的腐蚀，可使阳极涂层在较短的时间内消失。另外阳极涂层的腐蚀大致按均匀腐蚀来推算，但实际腐蚀形貌显示，在局部区域，仍有较深的溃疡腐蚀或坑状腐蚀，其深度比均匀腐蚀减薄深度要大得多，这样在局部就可能使基底金属过早腐蚀，并不能按理想的均匀腐蚀，推测腐蚀深度与镀层厚度的等比关系。

  材料耐蚀性寿命预测是腐蚀科学的一项难点研究之一，工程应用领域迫切需要这一方面的数据，而材料腐蚀受到材料自身性质、环境因素的交互影响，这种影响也时常产生变化，因此对于腐蚀学研究来讲，这是一项长期复杂、艰巨的任务。作为商业宣传，由于会产生巨大的社会效应，更要尊重科学。 有时候营养品宣传， 有许多扩大了作用的虚假成分，已经遭到社会的唾弃。材料腐蚀是自发的，其发展是不以人们意志为转移的，应该客观的反映材料性能的真实性，不应因为商业宣传，带有不科学的诱导效应给使用者产生负面影响。

  作者简介

  张三平，研究员，武汉材料保护研究所副总工程师，特种表面保护材料及应用技术国家重点实验室副主任，中国腐蚀与防护学会副理事长，湖北省腐蚀与防护学会秘书长，建筑构件材料环境条件及环境试验标准化技术委员会副主任委员，《中国腐蚀与防护学报》、《材料保护》杂志编委。长期从事腐蚀与防护研究，研究领域包括环境腐蚀、金属表面涂层及其改性、工程防腐蚀设计、腐蚀试验标准制定、腐蚀失效分析。主持完成国家、省部级项目十余项，获国家科技进步二等奖 2 项、省部级奖 3 项。发表论文 100 余篇。2005 年获国务院特殊专家津贴，2013 年度武汉市先进科技工作者。

输电线塔、桥梁，用镀锌钢较多
