二氧化钒（ VO 2 ）是一种具有热致相变特性的过渡金属氧化物，在 68℃ 附近可发生由金属态到半导体态的可逆相变，同时伴随着光学、电学等性质的突变，因而在智能窗、激光防护膜、信息存储、温度传感器以及光转换器件等诸多领域存在应用价值。近年来，节能技术受到越来越多的关注，因而 VO 2 薄膜作为一种无需消耗其它能量，仅根据温度变化就可控制太阳光透过率的智能窗镀膜材料，成为领域内的研究热点。从实际应用角度讲，智能窗用 VO 2 薄膜还存在一系列问题，主要有薄膜可见光透过率较低、太阳能调节率不理想、本征的棕黄色在实际使用过程中视觉效果较差等。

    针对 VO 2 热致变色薄膜存在的问题，中国科学院理化技术研究所微纳材料与技术研究中心设计并制备了一种可高效精准控制合成的 SiO 2 /TiO 2 /VO 2 三层空心纳米球（ TLHNs ）和基于 TLHNs 的多功能涂层。其中内层氧化硅具有良好的减反性能，中层的氧化钛具有光催化自清洁的性能，最外层的氧化钒具有良好的热致变色效果。 TLHNs 涂层的低温积分透光率为 74% ，太阳能调控效率为 12% ，在同类型多功能薄膜中为性能最优。此外，研究人员还提出了一种巧妙的计算模型，可以快速获得复杂纳米粒子组装涂层的有效折射率 （ n eff ） 。计算和实验结果表明，相较致密平整的 VO 2 涂层，该工作提出的三层空心结构能够显着降低涂层在可见光区域的折射率（ 600 nm 处由 2.25 降低至 1.33 ）和反射率（平均反射率由 22.3 ％降低至 5.3 ％）。

    这项工作为制备同时具有减反增透、自清洁和热致变色三功能的复合涂层提供了新思路。相关研究成果以 Three-Layered Hollow Nanospheres Based Coatings with Ultrahigh-Performance of Energy-Saving, Antire ？ ection , and Self-Cleaning for Smart Windows 为题发表于近期出版的 Small 杂志（ DOI: 10.1002/smll.201801661 ）。理化所研究员贺军辉是该论文的通讯作者，助理研究员姚琳是该论文的第一作者。

    相关研究工作得到国家自然科学基金（ 21571182 ）、国家重点研发计划（ 2017YFA0207102 ）、中科院青年创新促进会（ 2016023 ）和理化所所长基金（ 2017-YL ）的大力支持。

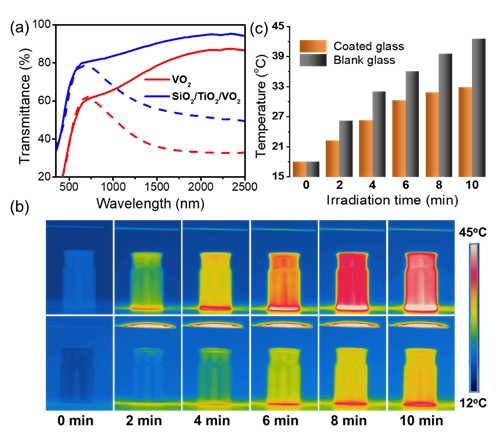

    （a） VO 2 和SiO 2 /TiO 2 /VO 2 TLNHs涂层的高低温透光率曲线，（b）/（c） TLNHs涂层的节能效果测试图

更多关于材料方面、材料腐蚀控制、材料科普等方面的国内外最新动态，我们网站会不断更新。希望大家一直关注国家材料腐蚀与防护科学数据中心http://www.ecorr.org
