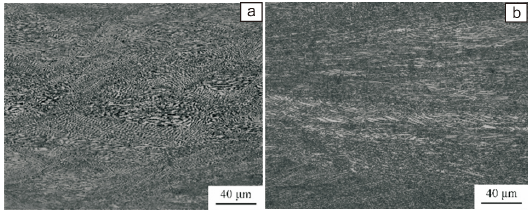

名称 : 铸锭在 850 ℃以应变速率 10 s-1变形后的显微组织
英文名称 : Microstructures of 1 # ingot ( a ) and 2 # ingot ( b ) deformed at 850 ℃ with strain rate of 10 s-1
材料 : 166
委托单位 : 燕山大学
实验单位 : 燕山大学
实验方法 : 金相观察
实验设备 : 金相显微镜
实验条件 : 室温
说明 : 图为 两 种 不 同 氧 含 量 的 Ti-6Al-3Nb-2Zr-1Mo 合 金 在850 ℃ 、应变速率 10 s-1下的热变形组织。对比观察可以发现,在该变形条件下 1#和 2#钛合金都发生明显的动态再结晶,但 1#钛合金变形组织中央区域还保留了大量铸态魏氏体组织的形貌特征,在内部出现弯折变形的片层组织,而 2#钛合金可以观察到更明显的再结晶晶粒,同时组织明显细化。
重点项目名称 : 低成本高耐蚀钛及钛合金管材与高品质钛带制造技术开发及应用
