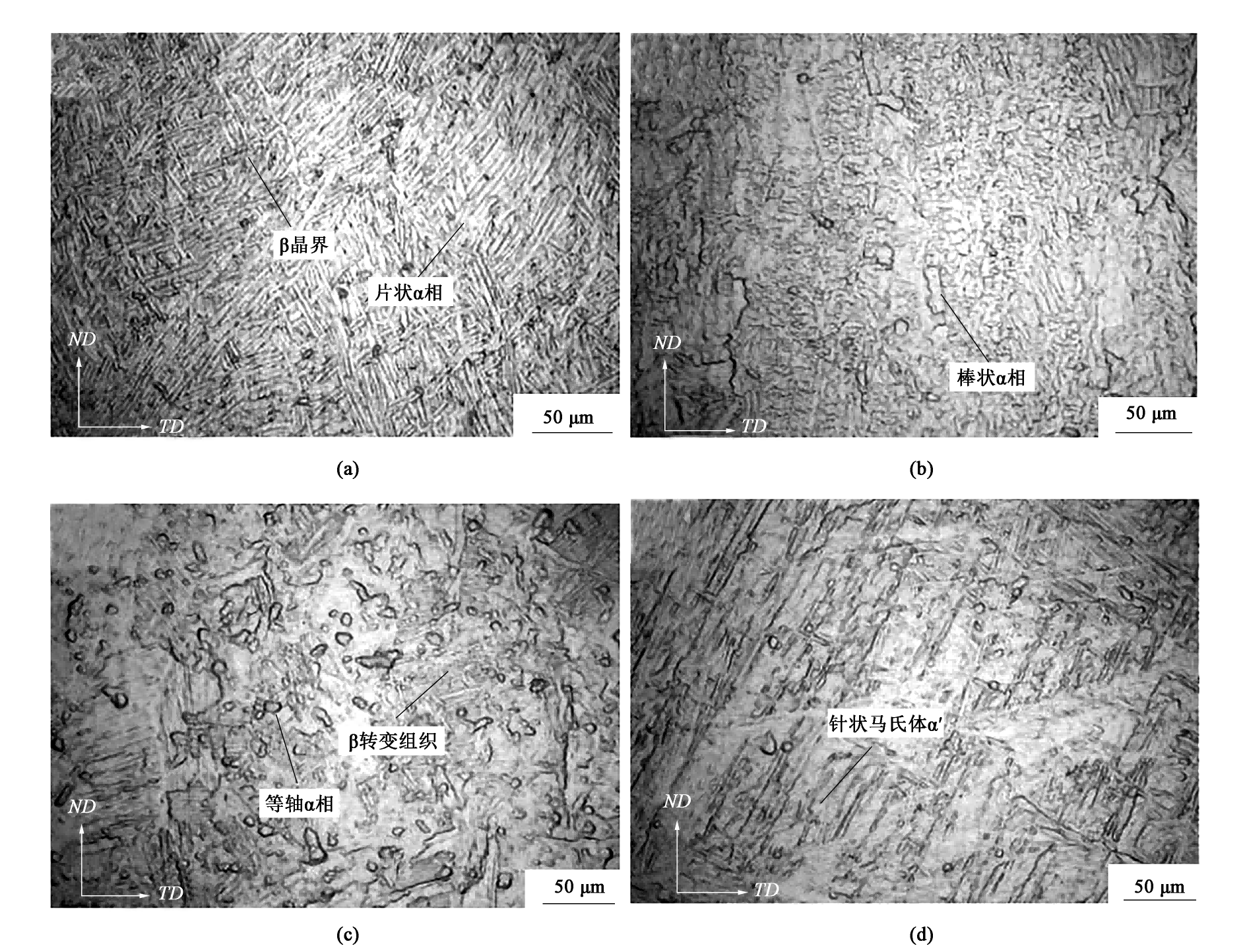

名称 : 应变速率为 0. 01 s时不同变形温度下合金的显微组织
英文名称 : Microstructure of Ti-4Al-2. 5V-1. 5Fe alloy at different deformation temperatures
材料 : 164
委托单位 : 昆明理工大学
实验单位 : 昆明理工大学
实验方法 : 拉伸试验、压扁试验、扩口试验、反向压扁试验
实验设备 : 拉伸试验机
实验条件 : 室温
说明 : 从图中还可以看出,相同应变速率下,温度高的曲线峰值应力较低,当达到相变点附近 ( 950和 1000 ℃ ) 时,其峰值应力最低,高温会促进回复与再结晶的进行,且应变速率越低 ( 0. 1 和0. 01 s - 1 ) ,回复与再结晶越充分,这时材料在整个压缩过程中软化率都比较高,加工硬化作用明显降低,热加工性能稳定。
重点项目名称 : 低成本高耐蚀钛及钛合金管材与高品质钛带制造技术开发及应用
