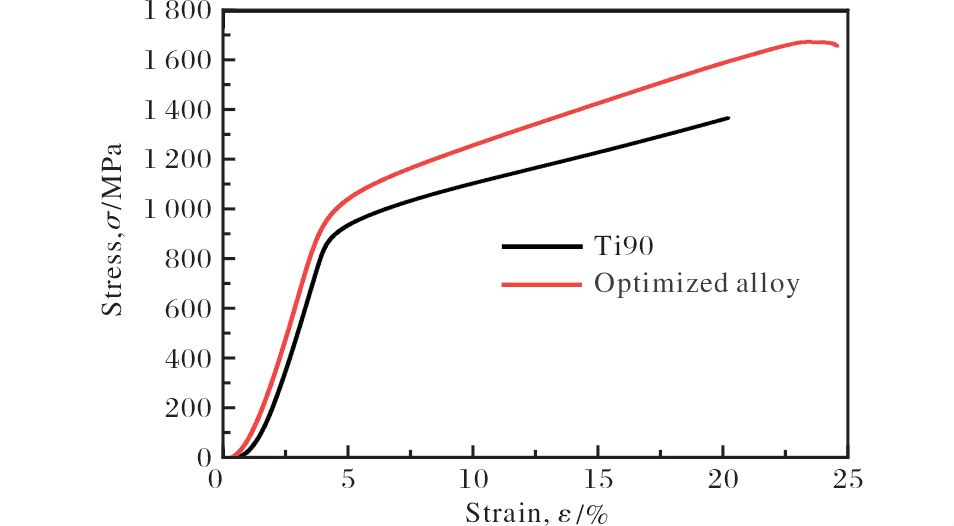

名称 : Ti90 合金和优化合金的室温压缩应力-应变曲线
英文名称 : Compression stress-strain curves of Ti90 alloy and optimized alloy at room temperature
材料 : 135
委托单位 : 哈尔滨工业大学
实验单位 : 哈尔滨工业大学
实验方法 : 拉伸试验、压扁试验、扩口试验、反向压扁试验
实验设备 : 拉伸试验机
实验条件 : 室温
说明 : Ti90 合金在室温下的屈服强度为 905. 28 MPa,极限应变量为 20. 8% ; 优化合金的屈服强度为 978. 62 MPa,极限应变量为 24. 64% 。可见,优化合金的压缩屈服强度明显高于 Ti90 合金,同时极限应变量也得到了一定程度的提升。Al、Zr、Nb 元素对钛合金的固溶强化有促进作用
重点项目名称 : 低成本高耐蚀钛及钛合金管材与高品质钛带制造技术开发及应用
