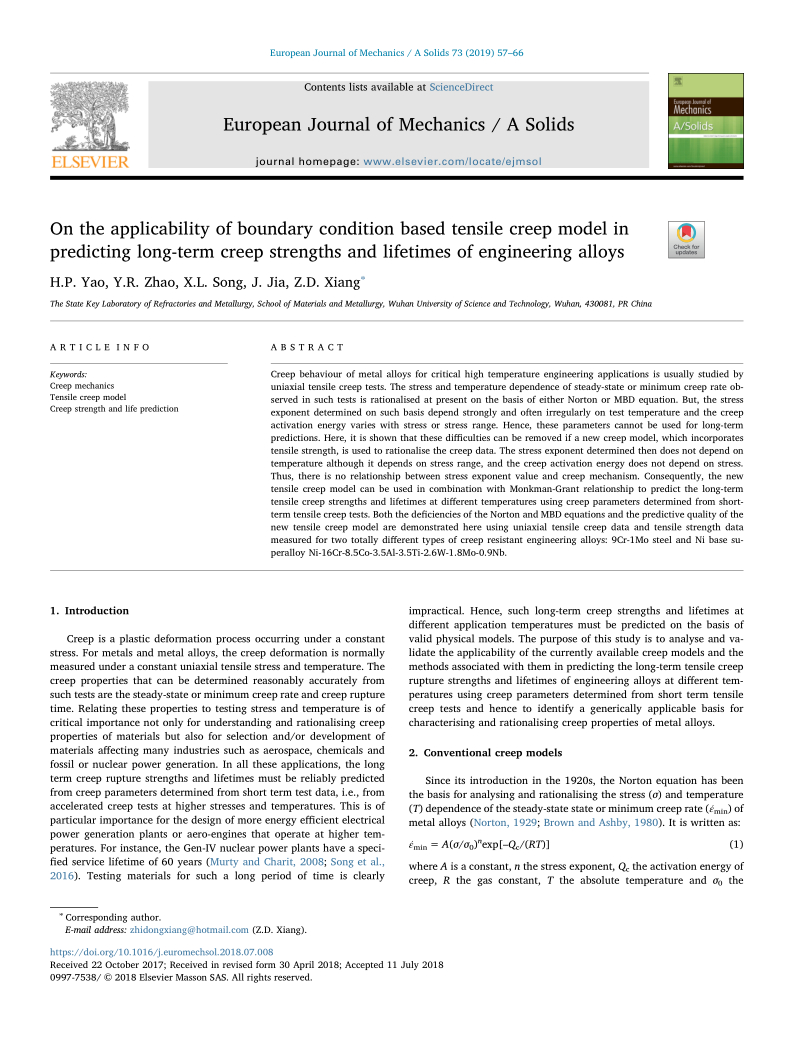

用于关键高温工程应用的金属合金的蠕变行为通常通过单轴拉伸蠕变试验进行研究。在此类测试中观察到的稳态或最小蠕变速率的应力和温度依赖性目前在诺顿或 MBD 方程的基础上进行了合理化。但是，在此基础上确定的应力指数强烈且经常不规则地依赖于测试温度，并且蠕变活化能随应力或应力范围而变化。因此，这些参数不能用于长期预测。在这里，表明如果一个新的蠕变模型，包括抗拉强度，这些困难可以被消除, 用于使蠕变数据合理化。然后确定的应力指数不取决于温度，尽管它取决于应力范围，并且蠕变活化能不取决于应力。因此，应力指数值与蠕变机制之间没有关系。因此，新的拉伸蠕变模型可以与 Monkman-Grant 关系结合使用，以使用从短期拉伸蠕变试验确定的蠕变参数来预测不同温度下的长期拉伸蠕变强度和寿命。Norton 和 MBD 方程的缺陷以及新的拉伸蠕变模型的预测质量都在此处使用单轴拉伸蠕变数据和针对两种完全不同类型的抗蠕变性测量的拉伸强度数据进行了证明工程合金：9Cr-1Mo钢和Ni基高温合金Ni-16Cr-8.5Co-3.5Al-3.5Ti-2.6W-1.8Mo-0.9Nb。
