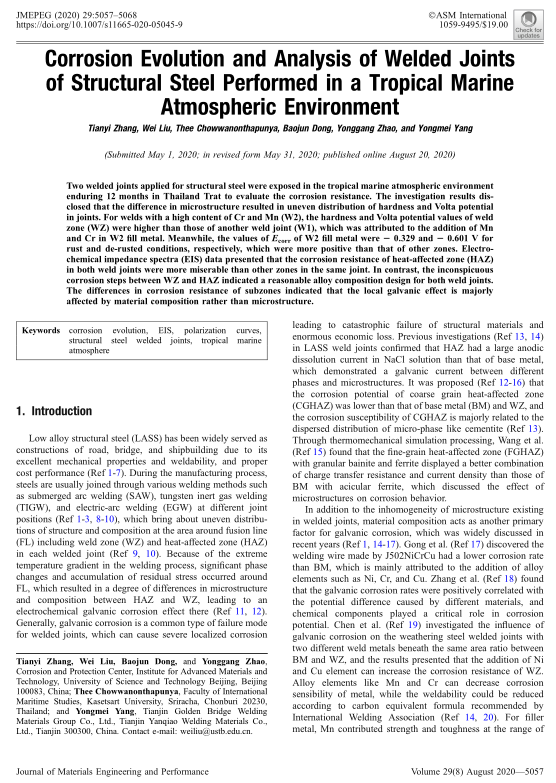

两个结构钢焊接接头在泰国热带海洋大气环境中暴露12个月,以评估其耐腐蚀性。研究结果表明,接头显微组织的差异导致接头硬度和电位分布不均匀。对于Cr和Mn(W2)含量较高的焊缝,焊缝区(WZ)的硬度和电位值均高于另一焊缝(W1),这是由于W2填充金属中添加了Mn和Cr所致。同时,W2填充金属在锈蚀和除锈条件下的Ecorrof值分别为20.329和20.601V,比其他区域的Ecorrof值更为正值。电化学阻抗谱(EIS)数据表明,两种焊接接头热影响区(HAZ)的耐蚀性都比同一焊接接头的其它区域差。相比之下,焊接区和热影响区之间不明显的腐蚀步骤表明两个焊接接头的合金成分设计合理。各亚区耐蚀性的差异表明,局部电偶效应主要受材料成分而非微观结构的影响。
