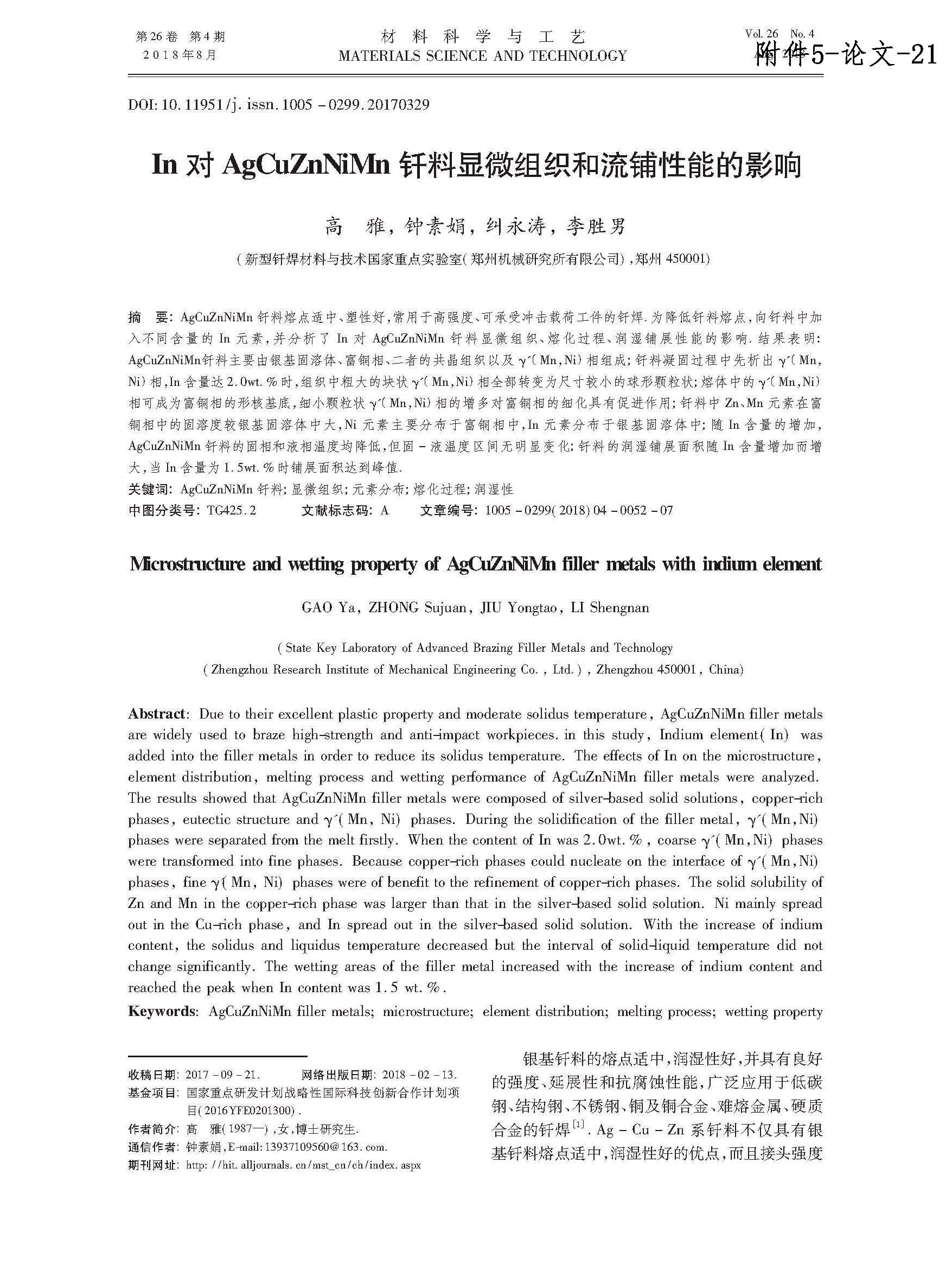

AgCuZnNiMn 钎料熔点适中、塑性好，常用于高强度、可承受冲击载荷工件的钎焊． 为降低钎料熔点，向钎料中加入不同含量的In 元素，并分析了In 对AgCuZnNiMn 钎料显微组织、熔化过程、润湿铺展性能的影响． 结果表明:AgCuZnNiMn钎料主要由银基固溶体、富铜相、二者的共晶组织以及γ'( Mn，Ni) 相组成; 钎料凝固过程中先析出γ'( Mn，Ni) 相，In 含量达2． 0wt． %时，组织中粗大的块状γ'( Mn，Ni) 相全部转变为尺寸较小的球形颗粒状; 熔体中的γ'( Mn，Ni)相可成为富铜相的形核基底，细小颗粒状γ'( Mn，Ni) 相的增多对富铜相的细化具有促进作用; 钎料中Zn、Mn 元素在富铜相中的固溶度较银基固溶体中大，Ni 元素主要分布于富铜相中，In 元素分布于银基固溶体中; 随In 含量的增加，AgCuZnNiMn 钎料的固相和液相温度均降低，但固－ 液温度区间无明显变化; 钎料的润湿铺展面积随In 含量增加而增大，当In 含量为1． 5wt． %时铺展面积达到峰值．
