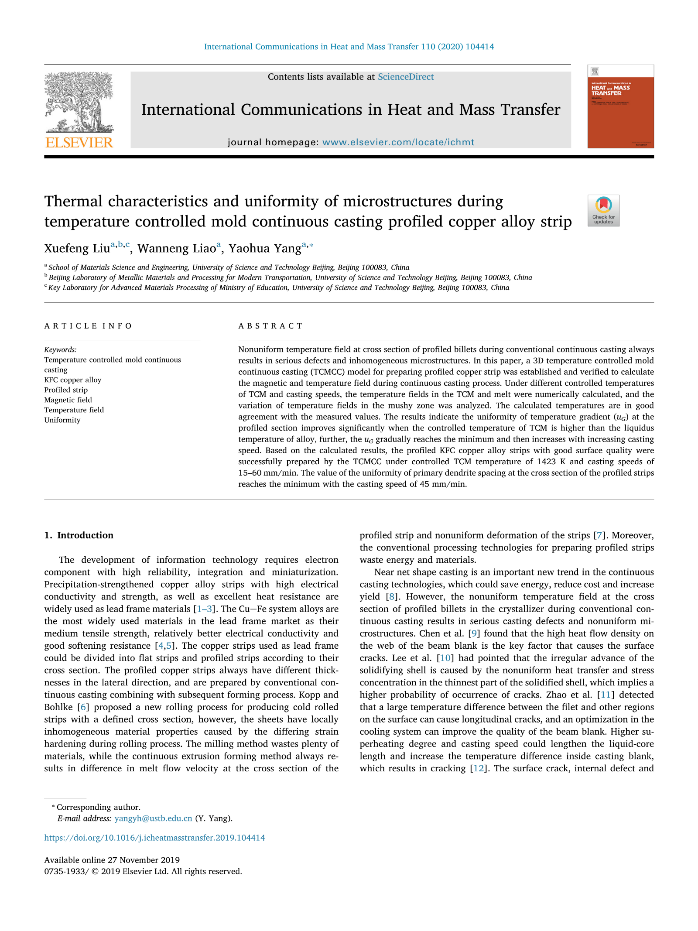

在常规连铸过程中,异型坯横截面上不均匀的温度场往往导致严重的缺陷和不均匀的组织。本文建立了制备异型铜带的三维控温结晶器连铸模型,并对其进行了验证,计算了连铸过程中的磁场和温度场。在不同的TCM控制温度和浇注速度下,数值计算了TCM和熔体的温度场,分析了糊状区温度场的变化。计算温度与实测值吻合良好。结果表明,当TCM的控制温度高于合金的液相线温度时,异型截面温度梯度的均匀性显著提高,并且随着铸造速度的增加,温度梯度逐渐达到最小值然后增加。根据计算结果,TCMCC在控制TCM温度为1423 K、铸造速度为15-60 mm/min的条件下,成功地制备出了表面质量良好的异型肯德基铜合金带材。当铸造速度为45毫米/分钟时,异型带横截面上一次枝晶间距的均匀性达到最小值。
