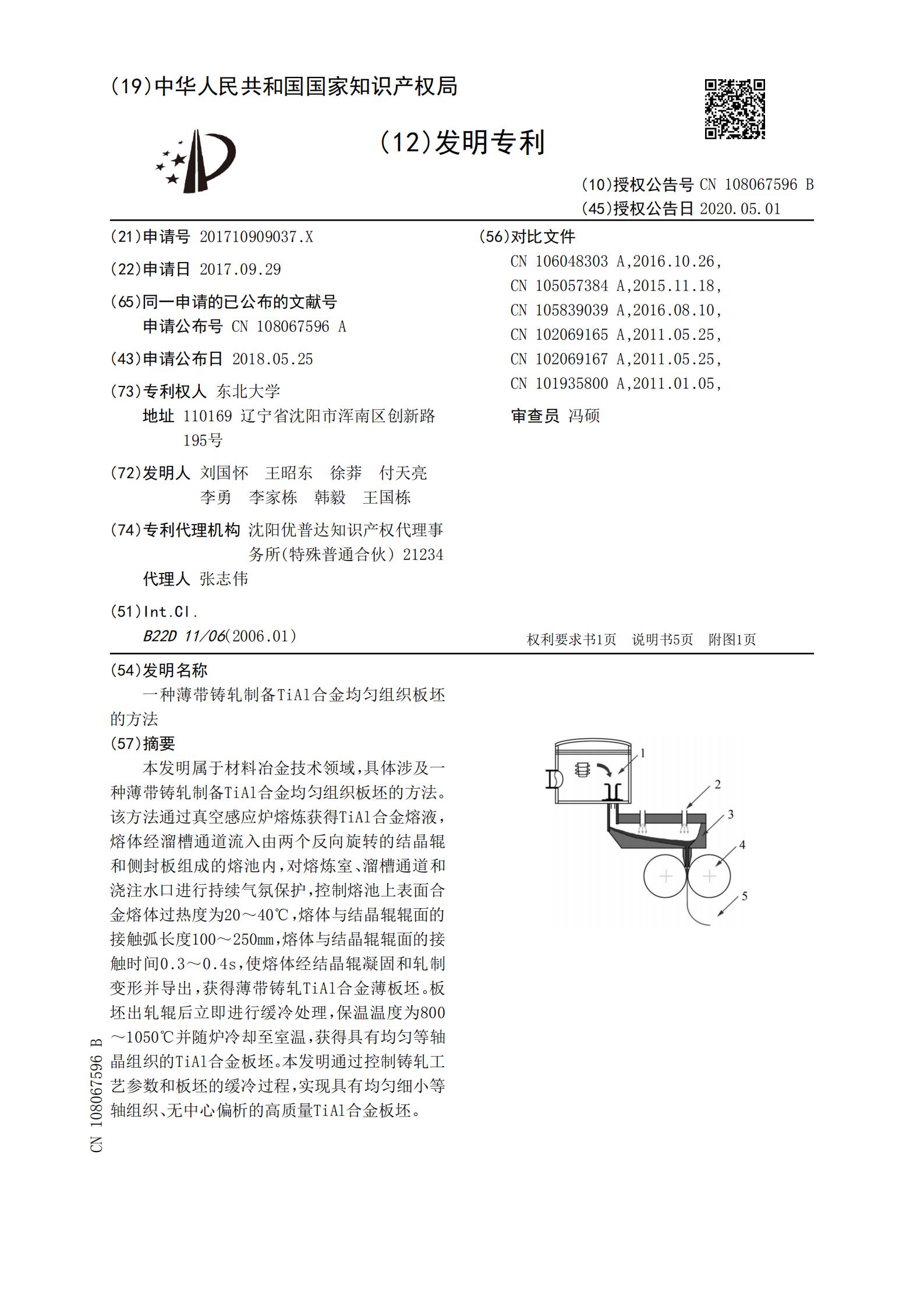

名称 : 一种薄带铸轧制备TiAl合金均匀组织板坯的方法
英文名称 : Method for preparing TiAl alloy uniform structure slab by thin strip casting and rolling
类型 : 专利
发表日期 : 2017-09-29
摘要 : 本发明属于材料冶金技术领域,具体涉及一种薄带铸轧制备TiAl合金均匀组织板坯的方法。该方法通过真空感应炉熔炼获得TiAl合金熔液,熔体经溜槽通道流入由两个反向旋转的结晶辊和侧封板组成的熔池内,对熔炼室、溜槽通道和浇注水口进行持续气氛保护,控制熔池上表面合金熔体过热度为20~40℃,熔体与结晶辊辊面的接触弧长度100~250mm,熔体与结晶辊辊面的接触时间0.3~0.4s,使熔体经结晶辊凝固和轧制变形并导出,获得薄带铸轧TiAl合金薄板坯。板坯出轧辊后立即进行缓冷处理,保温温度为800~1050℃并随炉冷却至室温,获得具有均匀等轴晶组织的TiAl合金板坯。本发明通过控制铸轧工艺参数和板坯的缓冷过程,实现具有均匀细小等轴组织、无中心偏析的高质量TiAl合金板坯。
网址 : http://pss-system.cnipa.gov.cn/sipopublicsearch/patentsearch/searchHomeIndex-searchHomeIndex.shtml
领域 : 金属材料
出版公司 : 中国国家知识产权局
出版国家 : CN
专利号 : 201710909037.X
是否授权 : 是
重点项目名称 : 低成本高耐蚀钛及钛合金管材与高品质钛带制造技术开发及应用
