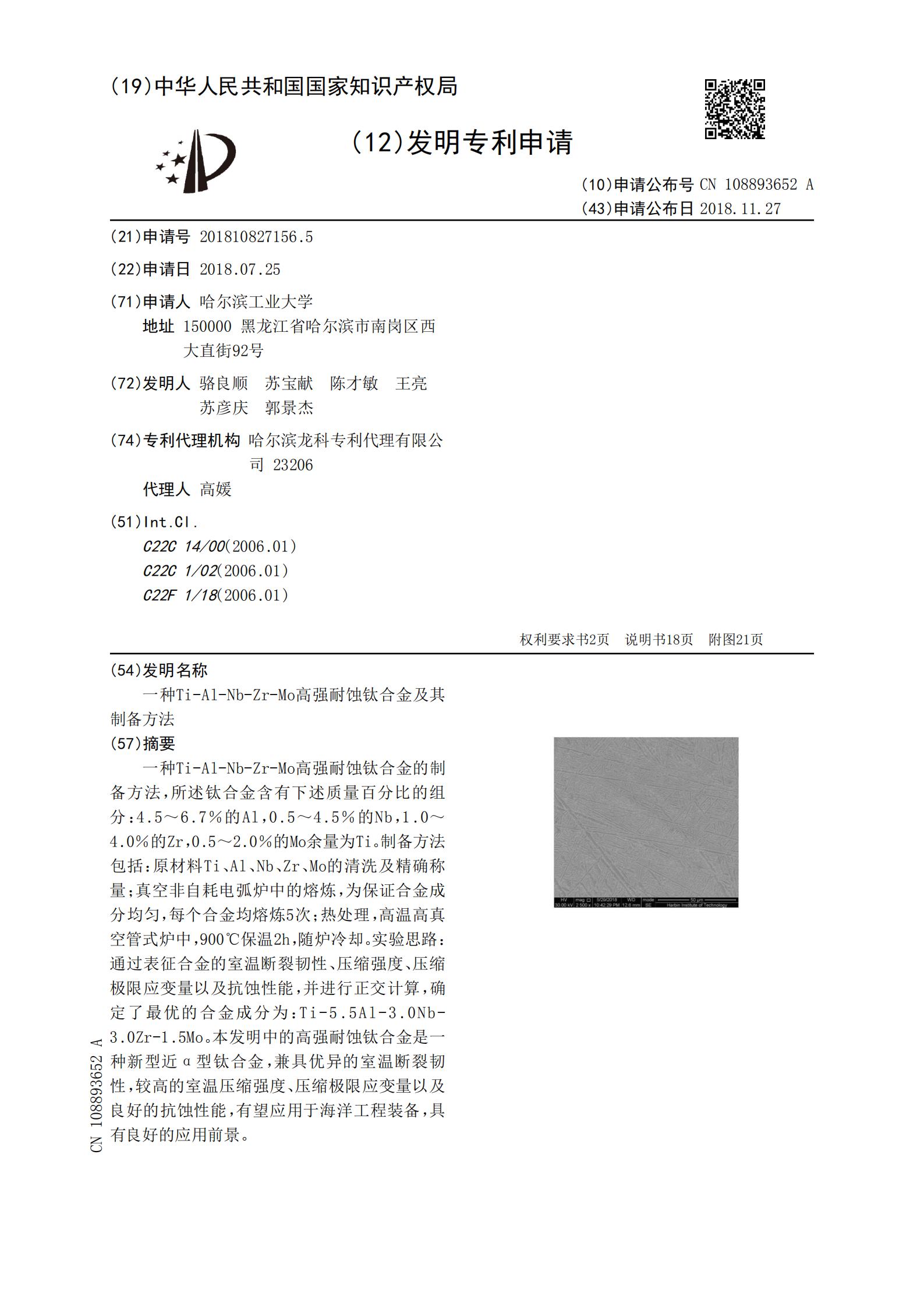

一种Ti‑Al‑Nb‑Zr‑Mo高强耐蚀钛合金的制备方法，所述钛合金含有下述质量百分比的组分：4.5～6.7％的Al，0.5～4.5％的Nb，1.0～4.0％的Zr，0.5～2.0％的Mo余量为Ti。制备方法包括：原材料Ti、Al、Nb、Zr、Mo的清洗及精确称量；真空非自耗电弧炉中的熔炼，为保证合金成分均匀，每个合金均熔炼5次；热处理，高温高真空管式炉中，900℃保温2h，随炉冷却。实验思路：通过表征合金的室温断裂韧性、压缩强度、压缩极限应变量以及抗蚀性能，并进行正交计算，确定了最优的合金成分为：Ti‑5.5Al‑3.0Nb‑3.0Zr‑1.5Mo。本发明中的高强耐蚀钛合金是一种新型近α型钛合金，兼具优异的室温断裂韧性，较高的室温压缩强度、压缩极限应变量以及良好的抗蚀性能，有望应用于海洋工程装备，具有良好的应用前景。
