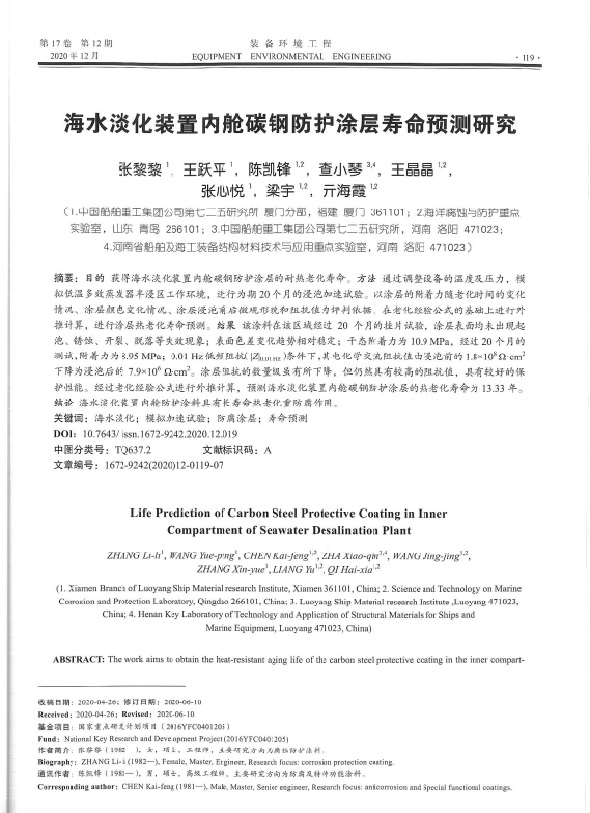

目的获得海水淡化装置内舱碳钢防护涂层的耐热老化寿命。方法通过调整设备的温度及压力,模拟低温多效蒸发器半浸区工作环境,进行为期20个月的浸泡加速试验。以涂层的附着力随老化时间的变化情况、涂层颜色变化情况、涂层浸泡前后微观形貌和阻抗值为评判依据,在老化经验公式的基础上进行外推计算,进行涂层热老化寿命预测。结果该涂料在该区域经过20个月的挂片试验,涂层表面均未出现起泡、锈蚀、开裂、脱落等失效现象;表面色差变化趋势相对稳定;干态附着力为10.9 MPa，经过20个月的测试,附着力为8.95 MPa；0.01 Hz低频阻抗（|Z|_{0.01 Hz}）条件下,其电化学交流阻抗值由浸泡前的1.8×10⁸Ω·cm²下降为浸泡后的7.9×10⁶Ω·cm²。涂层阻抗的数量级虽有所下降,但仍然具有较高的阻抗值,具有较好的保护性能。经过老化经验公式进行外推计算,预测海水淡化装置内舱碳钢防护涂层的热老化寿命为13.33年。结论海水淡化装置内舱防护涂料具有长寿命热老化重防腐作用。
