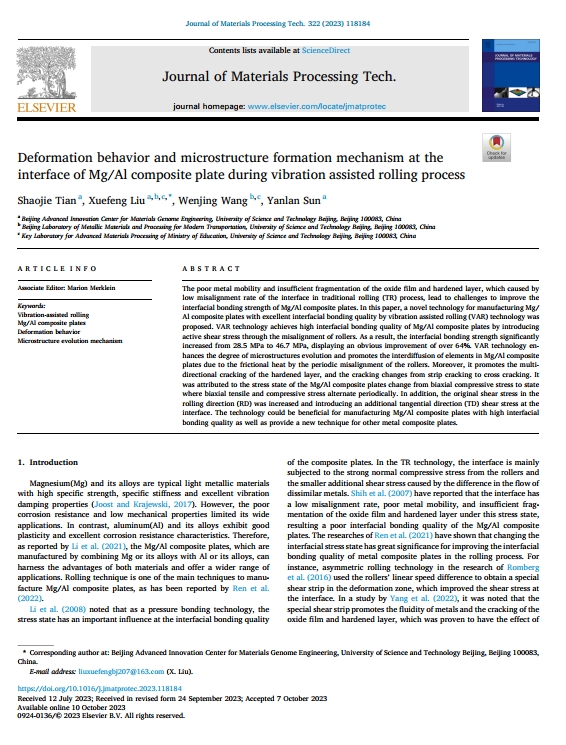

传统轧制（TR）工艺中界面错位率低，导致金属流动性差，氧化膜和硬化层破碎不充分，给提高Mg/Al复合板界面结合强度带来挑战。本文提出了一种通过振动辅助轧制（VAR）技术制造具有优异界面结合质量的Mg/Al复合板的新技术。VAR技术通过滚轮的不对中引入主动剪切应力，实现了Mg/Al复合板的高界面结合质量。结果，界面结合强度从28.5 MPa显着提高到46.7 MPa，明显提高了64%以上。VAR技术提高了微观结构的演化程度，并由于辊子周期性不对中产生的摩擦热而促进了Mg/Al复合板中元素的相互扩散。而且促进硬化层多方向开裂，开裂由条状开裂变为十字形开裂。这是由于Mg/Al复合材料板的应力状态从双轴压应力转变为双轴拉压应力周期性交替的状态。此外，轧制方向（RD）上的原始剪切应力增加，并在界面处引入了额外的切向（TD）剪切应力。该技术有利于制造高界面结合质量的镁铝复合板，也为其他金属复合板提供了一种新技术。
