专题资料：
中国腐蚀与防护学会
专题制作：
国家材料环境腐蚀平台

联系我们

电话： 010-82387968
邮箱： shujushenqing@126.com
地址： 北京市海淀区学院路30号
邮编： 100083

首页 > 2013-2014年全国造纸行业腐蚀调查 > 腐蚀类型

应力腐蚀
　　据调查结构件腐蚀70%以上发生在焊接部位，在造纸行业也不例外。下图是某大型造纸集团设备焊缝处的腐蚀照片。图1（b）中的管道虽然使用时间非常短，但焊缝处的锈迹清晰可见。焊缝处容易腐蚀受其加工工艺的影响。首先，构件在焊接过程中由于较快的升温和冷却速度造成构件内存在较高的残余应力和残余应变，并且最大残余应力通常高于材料的屈服强度。因此，在没有外加应力时，焊接结构材料也可能发生应力腐蚀开裂（SCC）。另外由于形状不连续和焊接缺陷部位的介质流动速度减缓，这些部位又称为介质浓度集中的区域，提高了材料的被腐蚀倾向；焊接接头属于非均质材料，各个微区成分组织不同，其电位不一样，易发生电偶腐蚀。所以焊缝处应力集中、工艺缺陷的存在和焊接接头组织不均匀性共同加剧了焊接结构应力腐蚀破坏的进程，影响了焊接结构的使用寿命和安全可靠性。

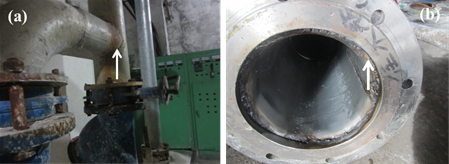

　　图1 焊缝处腐蚀照片
