图1显示的是某小型造纸企业浆池一角的腐蚀情况，从图中可以看出，整个混凝土表面均发生腐蚀，呈现均匀腐蚀的形貌。其腐蚀原因可能为：混凝土的重要组成有、水化硅酸钙和水化铝酸钙，而浆池中的水在机械作用下有一定流速，在一定压力的流动水作用下，水化产物会不断溶出并流出，的溶出使溶液中水化硅酸钙和水化铝酸钙失去稳定性而水解，析出，生成非结合性产物，导致混凝土的强度不断降低，直至混凝土被破坏.同时国内外造纸工艺中为了提高纸浆白度，生产纸浆（浆板）过程中均采用漂泊技术,使浆板中残留了大量的氯元素及其他腐蚀性物质，所以浆池中的水带有一定腐蚀性，也会破坏混凝土结构至其发生均匀腐蚀。



　　图1 浆池腐蚀照片

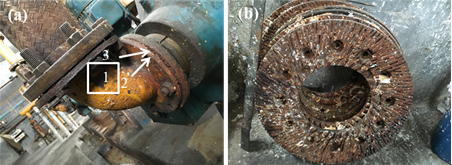

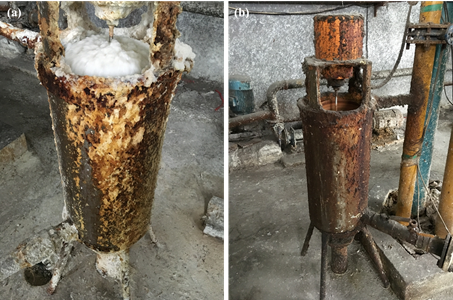

　　同一造纸企业中，图2.3是双圆盘磨浆机发生腐蚀部位及被腐蚀的磨片的照片，图2（a）1为连接管道与磨浆机的弯曲管道部位，该部位发生了均匀腐蚀，且腐蚀程度严重，部分锈层已脱离基体。图2（a）2处箭头指向为法兰处，该部位也发生了均匀腐蚀。此外，磨浆机中的磨片也发生了严重的均匀腐蚀，如图2（b）所示的因腐蚀废弃掉的磨片。图2.4所示的打浆机同样如此，腐蚀严重程度难以想象，打浆机外表完全被厚厚的腐蚀产物和纸浆所覆盖，其中一台因为腐蚀已经不能工作。造成如此严重腐蚀发生的原因首先是纸浆中含有水分，并且水中往往含有多种残留的造纸化学助剂，可以看成是电解质溶液，构成了电化学腐蚀的条件。在介质和环境的共同作用下，阳极金属铁失去电子变成铁离子；电子从阳极流到阴极；阴极主要靠氧的去极化作用，反应为，设备长期处于此环境中就形成了图2（a）和图3中所示的厚厚的锈层。磨片除了受纸浆中腐蚀介质的作用外，还不断受纸浆的摩擦作用，形成磨损腐蚀。



　　图2 双圆盘磨浆机及磨片腐蚀照片
