专题资料：
中国腐蚀与防护学会
专题制作：
国家材料环境腐蚀平台

联系我们

电话： 010-82387968
邮箱： shujushenqing@126.com
地址： 北京市海淀区学院路30号
邮编： 100083

首页 > 2013-2014年全国冶金行业腐蚀调查 > 腐蚀状况

钢坯钢材的腐蚀
　　钢坯钢材的腐蚀包括生产过程中钢坯钢材的高温氧化、酸洗等造成的铁损、产品至销售期间的自然腐蚀三种。
　　其中钢坯钢材的高温氧化主要包括钢液连铸成坯后至进入轧钢加热炉之间的钢坯氧化、热轧加热炉内的钢坯氧化、钢材热轧后至冷却之间的氧化。对于退火态交货的热轧产品，还包括热轧后退火炉内的氧化。对于冷轧产品，则存在冷轧板轧制过程中和轧后退火炉氧化。根据不同类型产品（线材、型材、板材、钢管）和工艺（传统工艺和热装热送）企业的生产统计，从铸坯到热轧材之间的氧化损失重量可达1~1.8%之间。另外，对于热轧后还存在后续工序的产品，如冷轧板和涂镀板生产过程中的退火还将进一步增加氧化损失。图1所示为高温氧化的钢坯和钢材。

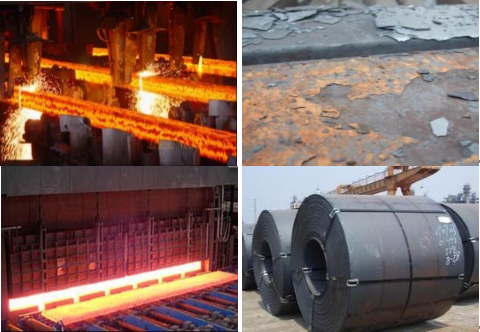

　　图1  高温氧化的钢坯和钢材：a,b为连铸坯，c为出热轧加热炉钢坯，d为热轧带钢

　　对于一些产品，如冷轧板、涂镀板、镀锌管等，在热轧、退火等生产工序之后，还存在破磷、抛丸、酸洗等过程，其中酸洗工序过程造成的铁损占有一定的比例，一般都计入腐蚀损失。

　　钢铁企业的产品自然腐蚀一般是产品产出至销售期间，由于储存时间较长，或者存放环境较差（如露天、雨水等）等导致的腐蚀。在储存和经销正常的情况下，这类腐蚀较少发生。
