446-腐蚀专题

联系我们

电话：	010-82387968

邮箱：	shujushenqing@126.com

地址：	北京市海淀区学院路30号

邮编：

100083

6.1 酸浓度

在60℃下，随硫酸浓度的提高，446的腐蚀逐渐由活化态的腐蚀转变为活化-钝化态的腐蚀，最终到稳定钝化态的腐蚀。说明随硫酸浓度的增加，硫酸对446的腐蚀性降低，并且表明即使446几乎不含镍，在w（H2SO4）95%以上的硫酸中，仍可获得钝化。

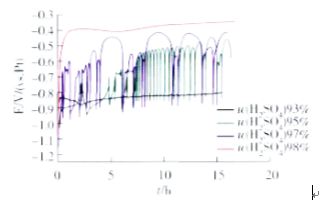

图1 446不锈钢在不同硫酸浓度溶液中的自腐蚀电位

图2 80℃时446和310S在不同硫酸浓度下的腐蚀速率

6.2 温度

随温度的提高，446在w（H2SO4）97%硫酸中的腐蚀由稳定钝态转变为活化-钝化的波动腐蚀。

图3 446不锈钢在不同温度硫酸溶液中的自腐蚀电位

图4 不同温度时446和310S在98%硫酸溶液中的腐蚀速率
