- 专题资料：
- 武汉科技大学
- 专题制作：
- 国家材料环境腐蚀平台
联系我们
-
-
电话： 010-82387968 -
邮箱： shujushenqing@126.com -
地址： 北京市海淀区学院路30号 -
邮编： 100083
首页 > 铁素体不锈钢耐蚀性基础数据库专题 > 影响因素
- 444
6.1 温度

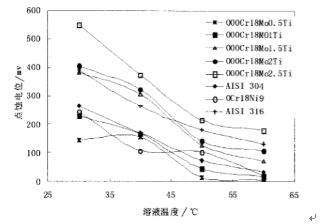

图3 在不同温度的3.5%NaCl溶液中不同Mo含Cr18铁素体不锈钢的点蚀电位
表8 444不锈钢在不同温度腐蚀介质中浸泡124小时的腐蚀速率
|
试验介质 |
试验温度/oC |
腐蚀速率/mm·a-1 |
|
30% NaOH |
沸腾 |
0.12 |
|
50 |
0.05 |
|
|
浓乳酸 |
20 |
﹤0.1 |
|
沸腾 |
﹤1.0 |
6.2 腐蚀介质浓度
表9 444不锈钢在不同浓度腐蚀介质中的腐蚀速率
|
试验介质 |
试验温度/oC |
全浸时间/h |
腐蚀速率/mm·a-1 |
|
50% HAC |
沸腾
|
24 |
0.04 |
|
80% HAC |
|||
|
98% HAC |
|||
|
7% NaOH |
124 |
0.04 |
|
|
10% NaOH |
0.020 |
||
|
20% NaOH |
0.180 |
||
|
30% NaOH |
0.12 |
||
|
5% H2SO4 |
24 |
176 |
|
|
10% H2SO4 |
＞470 |
