专题资料：
武汉科技大学
专题制作：
国家材料环境腐蚀平台

联系我们

电话： 010-82387968
邮箱： shujushenqing@126.com
地址： 北京市海淀区学院路30号
邮编： 100083

首页 > 铁素体不锈钢耐蚀性基础数据库专题 > 影响因素

443

     6.1 氯离子浓度



    随着Cl-浓度的增大，点蚀电位（Eb）先负移后正移，自腐蚀电流（Icorr）先增大后减小，Cl-浓度12%时腐蚀速率最快。

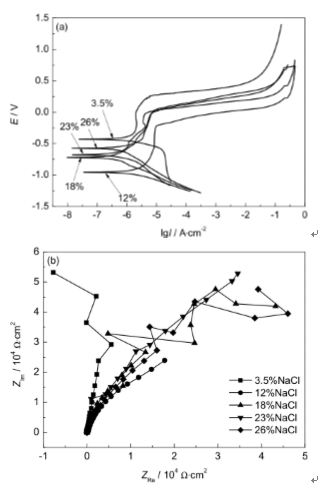

    图3 TTS443不锈钢在不同浓度NaCl溶液中的极化曲线和EIS图谱


    6.2 酸浓度


    HCl溶液中，随酸度的增大，TTS443不锈钢的腐蚀速率增大，点蚀电位（Eb）值负移。



    图4 TTS443在不同浓度HCl溶液中的循环极化曲线和EIS图谱
