专题资料：
武汉科技大学
专题制作：
国家材料环境腐蚀平台

联系我们

电话： 010-82387968
邮箱： shujushenqing@126.com
地址： 北京市海淀区学院路30号
邮编： 100083

首页 > 铁素体不锈钢耐蚀性基础数据库专题 > 影响因素

439

     6.1 夹杂物



    试样A和试样B中各类夹杂物数量统计结果如表3所示。根据统计结果可看出，Ti、Nb双稳定化的试样B的碳氮化物比Ti单稳定化的试样A多，其他两类夹杂物（Al、Mg的氧化物为镁铝尖晶石，复合型夹杂物可能包含有Al、Mg、Ca、Ti的氧化物及Ti或Nb的碳氮化物）相对较少。Ti和Nb复合加入使得钢中的析出相多以氮化物和碳化物为主。


    表9 两种439M试样夹杂物统计


试样

Ti(Nb)的碳氮化物

Al、Mg的氧化物

复合型夹杂物

A

257

22

52

B

366

8

39

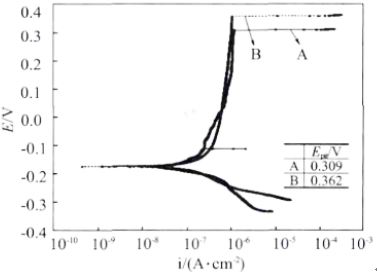

    图4 439M不锈钢在3.5%NaCl溶液中的极化曲线


    从图中可得到试样A和试样B的自腐蚀电位（Ecorr）都在-0.17V,它们的钝化行为也极为相似，然而，钢试样A的稳态点蚀电位（Epit）为0.309V,试样B的稳态点蚀电位（Epit）为0.362V,这表明Ti、Nb双稳定化的试样 B 的耐点蚀性能比Ti单稳定化的试样A的好。
