- 专题资料：
- 武汉科技大学
- 专题制作：
- 国家材料环境腐蚀平台
联系我们
-
-
电话： 010-82387968 -
邮箱： shujushenqing@126.com -
地址： 北京市海淀区学院路30号 -
邮编： 100083
首页 > 铁素体不锈钢耐蚀性基础数据库专题 > 影响因素
- 429
6.1温度

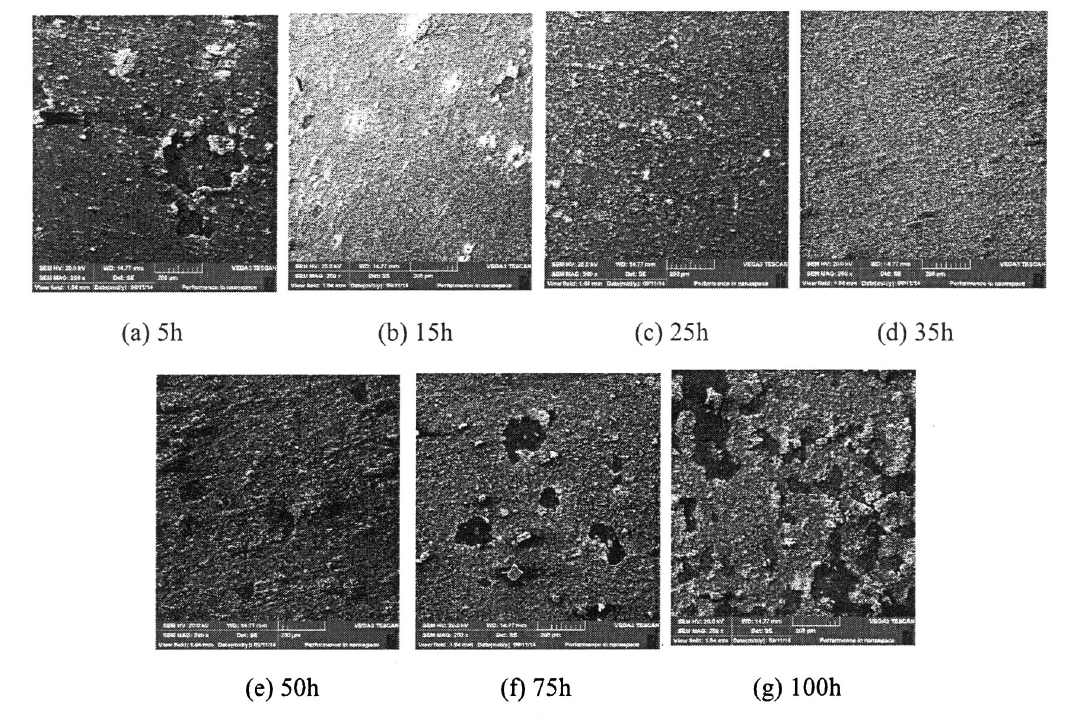

图13 429不锈钢900℃下氧化不同时间的氧化膜表面形貌
图14 429不锈钢900℃下不同时间的氧化膜表面形貌（放大5000倍）
图13是429不锈钢900℃下氧化不同时间放大200倍的氧化膜表面形貌。先局部区域发生氧化，随后，氧化时间增加到25小时时，氧化膜逐渐均匀覆盖表面。随氧化时间延长，在这层氧化膜上又缓慢形成了另一层膜。图14是429不锈钢900℃下氧化不同时间放大5000倍的氧化膜表面形貌。先形成颗粒状物质，接着颗粒状物质逐渐增多。氧化时间增长到35小时以后，出现卷曲状的物质，氧化时间继续增加，卷曲状物质渐渐熔合到一起。能谱分析表明，颗粒状物质主要由O、Cr元素组成，熔合在一起的物质由O、Cr、Fe元素组成。
6.2 合金元素
表8 不同Al含量试样的化学成分（wt.%）
|
试样编号 |
C |
N |
S |
P |
Si |
Mn |
Al |
Ti |
Cr |
|
A0 |
0.014 |
0.011 |
0.003 |
0.008 |
0.58 |
0.45 |
- |
0.11 |
14.52 |
|
A1 |
0.013 |
0.012 |
0.004 |
0.008 |
0.60 |
0.42 |
0.24 |
0.12 |
14.57 |
|
A2 |
0.011 |
0.011 |
0.002 |
0.005 |
0.62 |
0.41 |
0.22 |
0.13 |
14.53 |
|
A3 |
0.012 |
0.012 |
0.003 |
0.007 |
0.63 |
0.42 |
0.25 |
0.12 |
14.52 |
|
A4 |
0.018 |
0.010 |
0.001 |
0.006 |
0.66 |
1.51 |
0.26 |
0.12 |
14.58 |
图15 25℃在3.5wt.%的NaCl溶液中A1~A4试样的极化曲线
