图4 5种试样的显微组织照片

    图5 410L在3.5%NaCl中的极化曲线（0.5mV/s,0~1.0V）

    图6 点蚀电位与晶粒度大小关系图

    添加稀土后，虽然夹杂物也得到改性，但是对材料的抗点蚀性能影响不大 , 稀土细化了晶粒，增加晶界，晶界由于有晶界吸附的不均匀性和结构的不均匀性，容易成为点蚀形核地点，所以稀土的添加使材料的点蚀趋势加大。

    随着稀土元素Ce含量的增加，材料的晶粒尺寸减小，组织得到细化，组织导致材料的点蚀击穿电位降低，恶化了材料抗点蚀性能。

    表10 含Ce量不同的5种试样的化学成分

    图7 1000℃保温2h试样的DL-EPR曲线（0.1mol/L H2SO4+0.0001mol/L KSCN,室温，1.67mV/s）

    图8 1000℃保温2h试样的再活化率

    在1000℃保温2h的热处理下，试样活化率随Ce量的增加先减小后增加，添加0.02%Ce的试样活化率为0.008,0.01%Ce的试样的活化率也较小为0.019,0.04%和0.06%Ce试样活化率有所提高，未加Ce试样的活化率最高，抗晶间腐蚀能力最差。

    00Cr12铁素体不锈钢的抗晶间腐蚀能力随着Ce含量的增加先增加后降低，在1000℃保温2h空冷的试样，Ce含量最佳的添加量为0.001%和0.002%.

   6.2 微观组织

    热轧态                        热轧态+去敏化态（760℃,2h,炉冷）

    热轧+敏化态（1000℃水冷1h）                      敏化+去敏化态（1000℃水冷1h+760℃2h炉冷）

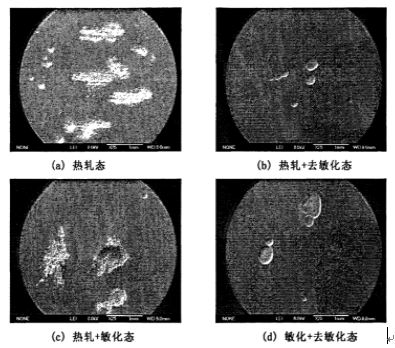

    图9 4种热处理下的410L显微组织

    表11 4种热处理下的410L晶粒度
