- 专题资料：
- 武汉科技大学
- 专题制作：
- 国家材料环境腐蚀平台
联系我们
-
-
电话： 010-82387968 -
邮箱： shujushenqing@126.com -
地址： 北京市海淀区学院路30号 -
邮编： 100083
首页 > 铁素体不锈钢耐蚀性基础数据库专题 > 腐蚀类型
- 443
5.1 点腐蚀
表5 443不锈钢在3.5%NaCl溶液中的点蚀电位
|
点蚀电位/mV |
227 |
|
腐蚀电位/mV |
-499 |
5.2 盐雾腐蚀
盐雾试验按中性盐雾试验标准（ GB/T10125 -1997）执行，溶液为5%NaCl 水溶液， pH值6.5~7.2,温度为（ 35±2）℃，连续喷雾，盐雾沉降速度为每80 cm2面积上1~2 mL/h,试样截取面积为50 mm×100 mm,试验时间为500 h.

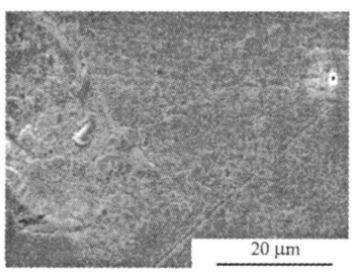

图1 500h盐雾试验后不锈钢试样表面锈层SEM形貌

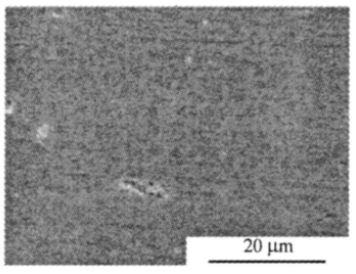

图2 500h盐雾试验后除去腐蚀产物后不锈钢试样表面锈层SEM形貌
TTS443与304不锈钢一样，几乎不发生腐蚀，只是在悬挂试样的孔周围有轻微的锈斑 ,这是由于钻孔时破坏了周围的钝化膜所致。
5.3 晶间腐蚀
焊接热影响区一般不会发生由于晶粒长大引起的冲击性能明显下降，在焊接热循环的作用下没有足够能引起晶间腐蚀贫铬的富铬碳和氮化物析出，因此这 类钢在正常合理的焊接工艺下不会发生晶间腐蚀现象。
表6 焊接实验方案
|
试件编号 |
试件材料 |
焊接方法 |
焊接材料 |
|
1 |
JFE443CT+ JFE443CT |
焊条电弧焊 |
A132 |
|
2 |
JFE443CT+ JFE443CT |
焊条电弧焊 |
A302 |
|
3 |
JFE443CT+ Q195 |
焊条电弧焊 |
A302 |
|
4 |
JFE443CT+ JFE443CT |
手工钨极氩弧焊 |
ER309L |
|
5 |
JFE443CT+ Q195 |
手工钨极氩弧焊 |
ER309L |
|
6 |
JFE443CT+ JFE443CT |
手工钨极氩弧焊 |
不加丝 |
|
7 |
JFE443CT+ JFE443CT |
手工钨极氩弧焊 |
ER308L |
表7 不同焊接工艺443不锈钢晶间腐蚀倾向
|
试件编号 |
拉伸试样1号 |
拉伸试样2号 |
弯曲（a＝180o） |
晶间腐蚀 |
||||
|
抗拉强度 Rm／MPa |
断裂位置 |
抗拉强度 Rm／MPa |
断裂位置 |
面弯（2件） |
背弯（2件） |
试样：1，2，4，6，7号 |
||
|
1 |
483 |
母材 |
484 |
母材 |
完好 |
完好 |
无晶间腐蚀倾向 |
|
|
2 |
493 |
母材 |
489 |
母材 |
完好 |
完好 |
无晶间腐蚀倾向 |
|
|
3 |
351 |
Q195侧 |
337 |
Q195侧 |
完好 |
完好 |
－ |
|
|
4 |
476 |
母材 |
469 |
母材 |
完好 |
完好 |
无晶间腐蚀倾向 |
|
|
5 |
341 |
Q195侧 |
332 |
Q195侧 |
完好 |
完好 |
－ |
|
|
6 |
466 |
焊缝 |
451 |
焊缝 |
完好 |
完好 |
无晶间腐蚀倾向 |
|
|
7 |
454 |
母材 |
509 |
母材 |
完好 |
完好 |
有晶间腐蚀倾向 |
|
