- 专题资料：
- 武汉科技大学
- 专题制作：
- 国家材料环境腐蚀平台
联系我们
-
-
电话： 010-82387968 -
邮箱： shujushenqing@126.com -
地址： 北京市海淀区学院路30号 -
邮编： 100083
首页 > 铁素体不锈钢耐蚀性基础数据库专题 > 腐蚀类型
- 439
5.1 全面腐蚀
表5 439不锈钢在不同条件下的腐蚀速率
|
介质条件 |
试验温度/oC |
试验时间/h |
腐蚀速率/mm·a-1 |
备注 |
|
|
介质 |
质量分数/% |
||||
|
HAC+醋酸乙烯 |
50 |
120 |
2015 |
0.093 |
|
|
硝酸 |
47~49 |
40 |
1944 |
0.0085 |
在硝酸吸收塔挂片 |
|
45~65 |
36~40 |
6920 |
0.0084 |
||
|
≤26 |
28~30 |
6920 |
0.0009 |
||
|
≤18 |
≤28 |
6920 |
0.0008 |
||
|
NH3，NO,NO2，空气 |
|
750~850 |
744 |
0.0304 |
硝酸接触器挂片 |
|
NH4NO3 |
82 |
室温 |
2448 |
0.002 |
硝铵一段贮槽挂片 |
|
65 |
90 |
6920 |
0.0009 |
硝铵洗涤式中和器挂片 |
|
|
磷酸 |
85 |
90 |
100 |
0.0158 |
|
5.2 点腐蚀

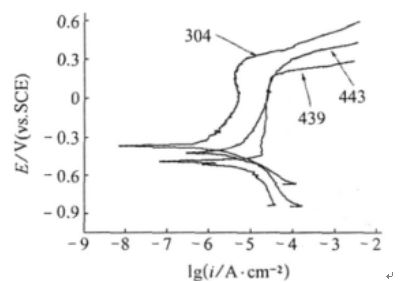

图1 439,443和304不锈钢在3.5%NaCl溶液中的极化曲线
表6 5中不锈钢在3.5%NaCl溶液中的点蚀电位
|
钢种 |
点蚀电位/mV |
自腐蚀电位/mV |
|
201 |
-32 |
-510 |
|
202 |
-22 |
-477 |
|
304 |
312 |
-359 |
|
439 |
165 |
-415 |
|
443 |
227 |
-499 |
5.3 应力腐蚀
表7 439不锈钢的耐SCC性能
|
牌号 |
SCC试验（U形弯曲试样，应力＞屈服强度） |
||
|
沸腾42%MgCl2 |
Wich试验 |
沸腾25%NaCl |
|
|
439 |
ρ |
ρ |
ρ |
|
409 |
ρ[1] |
ρ |
ρ |
|
304 |
F[2]（＜2h） |
F（＜120h） |
F（＜16h） |
[1] 1000h试验后未裂
[2] 破裂
5.4 晶间腐蚀

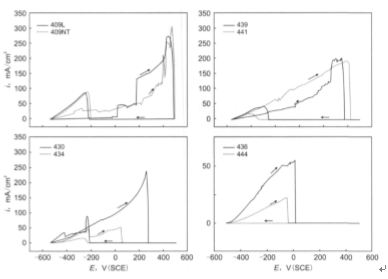

图2 8种不锈钢在0.5mol/LH2SO4+0.01mol/LKSCN溶液中的极化曲线
444在逆扫时未出现活化现象，436的逆扫活化峰很小，局部放大可得知其值约为0.33 mA/cm2,其余六种钢均出现了明显的逆扫活化现象。此外，正扫曲线多处出现电流跃迁，这可能是不锈钢表面的局部电极过程引起的。
从极化曲线图中获得对应于正向扫描下活化态的最大电流密度Ia和逆向扫描下再活化的最大电流密度Ir .据下式计算再活化率：
Ra=（Ir/Ia）×100（%）
表8 8种不锈钢的电流峰值
|
钢种 |
430 |
409L |
409NT |
434 |
439 |
441 |
436 |
444 |
|
Ir/mA·cm-2 |
238.5 |
274 |
303 |
54.1 |
204.1 |
194.3 |
54.9 |
22.3 |
|
Ia/mA·cm-2 |
87 |
85.9 |
88.5 |
14.6 |
43.6 |
18.7 |
0.33 |
- |
|
Ra /% |
36 |
31 |
29 |
27 |
21 |
9.6 |
0.6 |
0 |

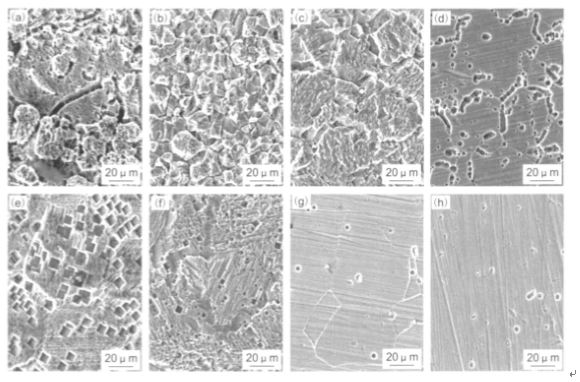

图3 8种不锈钢电化学测试后的表面形貌：（a）430, （b）409L, （c） 409NT, （d） 434, （e）439, （f）441, （g）436, （h）444
