- 专题资料：
- 武汉科技大学
- 专题制作：
- 国家材料环境腐蚀平台
联系我们
-
-
电话： 010-82387968 -
邮箱： shujushenqing@126.com -
地址： 北京市海淀区学院路30号 -
邮编： 100083
首页 > 铁素体不锈钢耐蚀性基础数据库专题 > 腐蚀类型
- 436
5.1 点腐蚀
如图1所示，在3.5%NaCl溶液中，不同Mo含Cr18%铁素体不锈钢的点蚀电位都随着溶液的温度的升高而降低。436不锈钢（Cr18Mo1Ti）的耐点蚀性能与0Cr19Ni9相当，在30oC,3.5%NaCl溶液中浸泡不同时间后，钢的点蚀电位变化说明，Crl8Mo1.5铁素体不锈钢的击穿电位随浸泡时间增加而提高。浸泡一定时间后将达到稳定数值，而0Crl8N i9奥氏体不锈钢的击穿电位随浸泡时间增加无明显变化。结果表明000Crl8Mo1.5Ti铁素体不锈钢在氯化物溶液中较0Crl8Ni9奥氏体不锈钢容易钝化，从而提高击穿电位，这也说明了具有相当击穿电位的高Cr-Mo铁素体不锈钢在含氯化物潮湿大气中较奥氏体C r-Ni不锈钢更耐蚀（见图2）。图3点蚀试验也表明，436铁素体不锈钢与0Crl8N i9奥氏体不锈钢的耐点蚀能力相当。

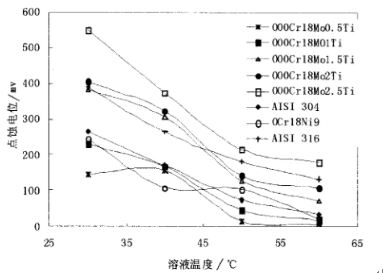

图1 在不同温度的3.5%NaCl溶液中不同Mo含Cr18铁素体不锈钢的点蚀电位

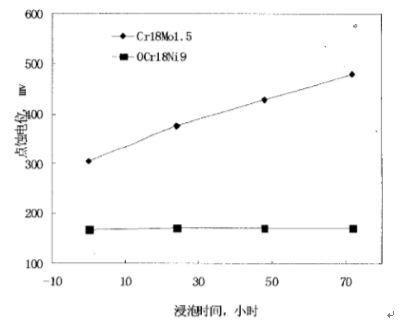

图2 在3.5%NaCl,30℃溶液中浸泡时间对Cr18Mo1.5和0Cr18Ni9不锈钢击穿电位的影响

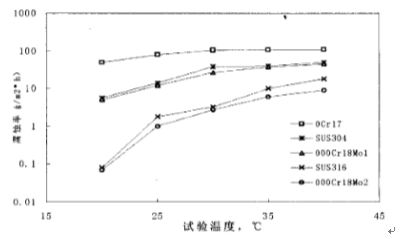

图3 在10%FeCl3·6H2O溶液中各种不锈钢的腐蚀率
5.2 晶间腐蚀
436经高温敏化处理并未引起晶间腐蚀。超低C、N和加入稳定化元素Ti的双重作用确保了钢的耐晶间腐蚀性能。
表5 436不锈钢的晶间腐蚀倾向
|
炉号 |
钢号 |
热处理制度 |
冷弯 |
金相观察 |
晶间腐蚀倾向 |
|
2 |
000Cr18Mo1TiN 0.020% |
850oC,15min,空冷 |
无裂纹 |
光洁 |
无 |
|
3 |
000Cr18Mo1.5TiN 0.23% |
无裂纹 |
光洁 |
无 |
|
|
6 |
000Cr18Mo1.5TiN 0.10% |
无裂纹 |
光洁 |
无 |
|
|
7 |
000Cr18Mo1.5TiN 0.41% |
无裂纹 |
光洁 |
无 |
|
|
2 |
000Cr18Mo1TiN 0.020% |
850oC,15min,空冷+ 1050oC,5min,空冷 |
无裂纹 |
光洁 |
无 |
|
3 |
000Cr18Mo1.5TiN 0.23% |
无裂纹 |
光洁 |
无 |
|
|
6 |
000Cr18Mo1.5TiN 0.10% |
无裂纹 |
光洁 |
无 |
|
|
7 |
000Cr18Mo1.5TiN 0.41% |
无裂纹 |
光洁 |
无 |
|
|
2 |
000Cr18Mo1TiN 0.020% |
850oC,15min,空冷+ 1100oC,5min,空冷 |
无裂纹 |
橘皮,皱折 |
无 |
|
3 |
000Cr18Mo1.5TiN 0.23% |
无裂纹 |
橘皮,皱折 |
无 |
|
|
6 |
000Cr18Mo1.5TiN 0.10% |
无裂纹 |
橘皮,皱折 |
无 |
|
|
7 |
000Cr18Mo1.5TiN 0.41% |
无裂纹 |
橘皮,皱折 |
无 |
|
|
2 |
000Cr18Mo1TiN 0.020% |
850oC,15min,空冷+ 1200oC,5min,空冷 |
无裂纹 |
明显橘皮,皱折 |
无 |
|
3 |
000Cr18Mo1.5TiN 0.23% |
无裂纹 |
明显橘皮,皱折 |
无 |
|
|
6 |
000Cr18Mo1.5TiN 0.10% |
无裂纹 |
明显橘皮,皱折 |
无 |
|
|
7 |
000Cr18Mo1.5TiN 0.41% |
无裂纹 |
明显橘皮,皱折 |
无 |
