- 专题资料：
- 武汉科技大学
- 专题制作：
- 国家材料环境腐蚀平台
联系我们
-
-
电话： 010-82387968 -
邮箱： shujushenqing@126.com -
地址： 北京市海淀区学院路30号 -
邮编： 100083
首页 > 铁素体不锈钢耐蚀性基础数据库专题 > 腐蚀类型
- 430

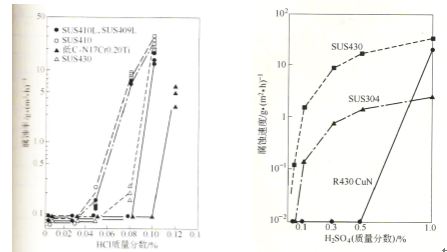

5.1 全面腐蚀
|
腐蚀介质（质量分数） |
Ecorr（V） |
Logicorr（A） |
logicr（A） |
logip（A） |
EcR（V） |
|
80% H2SO4 |
-0.4121 |
-3.2168 |
-2.7984 |
-4.7576 |
-0.1926 |
|
10% HCl |
-0.4759 |
-3.9732 |
-1.3608 |
-2.0311 |
-2.0311 |
|
20% NaOH |
-0.2702 |
-6.6882 |
/ |
-3.9717 |
/ |
|
6% FeCl3 |
-0.0873 |
-4.4913 |
/ |
/ |
/ |
|
3.2% HNO3 + 3.8% HCl |
-0.3850 |
-3.7825 |
-1.0848 |
-3.2220 |
0.4669 |
|
介质 |
质量分数/% |
温度/℃ |
腐蚀率/mm∙a-1 |
|
硝酸 |
5 |
20 |
<0.1 |
|
5 |
沸腾 |
<0.1 |
|
|
20 |
20 |
<0.1 |
|
|
20 |
沸腾 |
<0.1 |
|
|
30 |
80 |
0.03 |
|
|
40 |
沸腾 |
0.72 |
|
|
50 |
80 |
0.02 |
|
|
65 |
85 |
<0.1 |
|
|
65 |
沸腾 |
2.20 |
|
|
90 |
70 |
1.0~3.0 |
|
|
90 |
沸腾 |
1.0~3.0 |
|
|
磷酸 |
20 |
20 |
<0.1 |
|
20 |
沸腾 |
<0.1 |
|
|
45 |
20~沸腾 |
<0.1~3.0 |
|
|
80 |
20 |
<0.1 |
|
|
80 |
110~120 |
>10.0 |
|
|
硝酸中和器挂片，6920h |
0.367 |
||
|
硝铵一段后贮槽挂片，2448h |
<0.1 |
||
|
醋酸 |
10 |
20 |
<0.1 |
|
10 |
100 |
1.0~3.0 |
|
|
80 |
沸腾 |
0.65 |
|
|
硫酸 |
5 |
20 |
>10.0 |
|
50 |
20 |
>10.0 |
|
|
80 |
20 |
1.0~3.0 |
|
|
腐蚀介质 |
微沸的65%HNO3 |
6%FeCl3 |
|
腐蚀前质量/g |
4.3575 |
4.7551 |
|
腐蚀后质量/g |
4.3487 |
3.5260 |
|
失重/g |
0.0088 |
1.2291 |
|
失重率/% |
0.20 |
25.848 |
|
|
30℃+3.5% NaCl溶液[1] |
30℃+3.5% NaCl溶液[3] |
|
Eb |
0.3640 |
0.3653 |
|
Ep |
0.0324 |
0.0281 |
|
Eb-Ep |
0.3316 |
0.3372 |
表10 失重速率及点蚀电位
|
材 质 |
6%FeCl3溶液+35℃+24h |
5%HNO3+40℃+72h |
|
|
腐蚀速率g/(m2·h) |
点蚀电位mV |
腐蚀速率g/(m2·h) |
|
|
B430KJ |
7.1 |
155 |
0.051 |
|
SUS430 |
7.3 |
150 |
0.39 |
表11 在氧饱和的NaCl 水溶液中的点蚀（90℃，30D）
|
溶液成分 |
3%NaCl+1.82×10-2 Cl- |
1.2×10-3 Cl-+4 ×10-4Cu2+ |
1.8×10-4Cl-+6×10-5 Cu2+ |
|
腐蚀速率/mm∙a-1 |
0.21 |
4.21 |
0.18 |
5.3晶间腐蚀
表12 不锈钢晶间腐蚀电化学曲线的Ir/Ia值
|
试样状态 |
成品板 0.05mol/L H2SO4 |
热轧（0.5 mol/LH2SO4 + 0.01 mol/LKSCN） |
900℃退火（ 0.5 mol/LH2SO4 + 0.01 mol/LKSCN） |
成品板 0.05mol/L H2SO4 |
|
Ia |
7.14×10-4 |
6.499×10-4 |
7.118×10-4 |
6.9167×10-4 |
|
Ir |
3.56×10-5 |
1.366×10-4 |
3.56×10-5 |
0.9333×10-5 |
|
Ir/Ia |
0.0499 |
0.2102 |
0.0500 |
0.014 |
表13 不同热处理方式下的DL - EPR实验结果
|
试样编号 |
热轧温度/oC |
处理方法 |
EPR试验温度/oC |
开路电位/V |
Ia/(A·cm2) |
Ir/(A·cm2) |
Ra(Ia/Ir)/% |
|
1 |
1050 |
空冷 |
30.0 |
-0.618 |
0.066 |
0.018 |
26.61 |
|
2 |
1050 |
水冷 |
29.9 |
-0.613 |
0.063 |
0.014 |
23.28 |
|
3 |
850 |
空冷 |
30.9 |
-0.612 |
0.021 |
0.021 |
31.60 |
|
4 |
850 |
水冷 |
30.2 |
-0.614 |
0.064 |
0.015 |
22.81 |
5.4缝隙腐蚀
表14 温度对各种不锈钢在海水中缝隙腐蚀性能的影响
|
海水浸泡实验，30d |
||||
|
温度 |
5℃ |
15℃ |
25℃ |
50℃ |
|
缝隙腐蚀发生概率/% |
0.8 |
52 |
98 |
98 |
