429-腐蚀专题

专题资料：: 武汉科技大学
专题制作：: 国家材料环境腐蚀平台

联系我们

电话：	010-82387968

邮箱：	shujushenqing@126.com

地址：	北京市海淀区学院路30号

邮编：

100083

首页 > 铁素体不锈钢耐蚀性基础数据库专题 > 腐蚀类型

429

5.1 点蚀

表5 不同Al含量429不锈钢的化学成分（wt%）

试样编号	C	N	O	S	P	Si	Mn	Al	Cr
A1	0.012	0.012	0.013	0.004	0.017	0.23	0.24	-	15.14
A2	0.012	0.012	0.017	0.006	0.017	0.24	0.22	0.08	15.16
A3	0.011	0.015	0.016	0.005	0.017	0.27	0.25	0.19	15.17
A4	0.011	0.012	0.021	0.003	0.018	0.26	0.26	0.42	15.18

表6 不同Al含量429不锈钢在3.5% NaCl溶液的点蚀电位

试样编号	点蚀电位, E_pit/mV
A1	115
A2	175
A3	195
A4	25

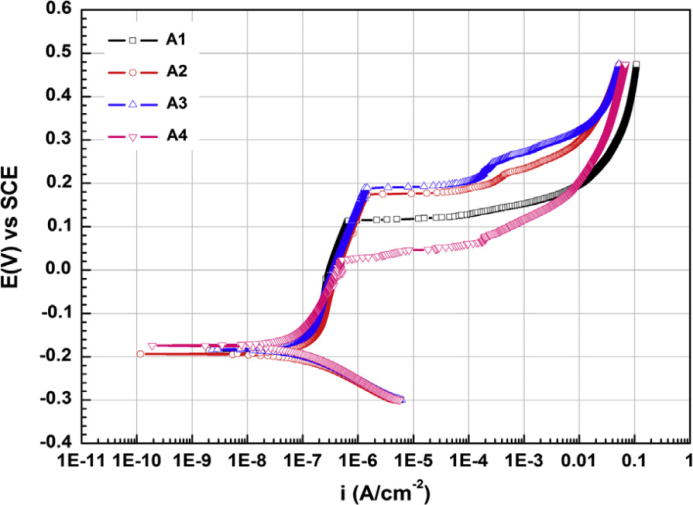

图1不同Al含量429不锈钢在3.5%NaCl溶液中的极化曲线

5.2 晶间腐蚀

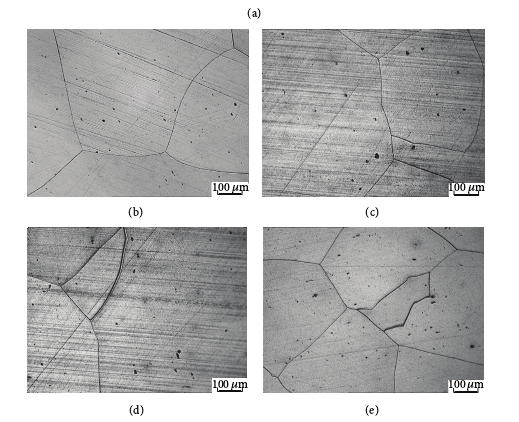

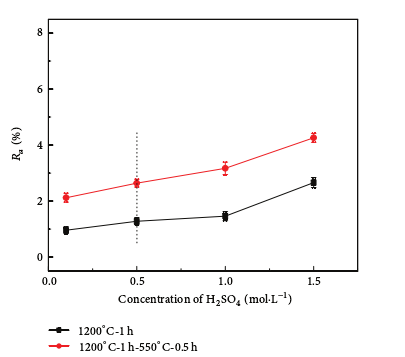

图2 （a）不同H2SO4浓度对活化率Ra的影响；（b）~（e）429不锈钢电化学测试后在550℃时效1h后的微观形貌；（b）0.1M H2SO4, （c）0.5M H2SO4, （d）1.0M H2SO4, （e） 1.5M H2SO4

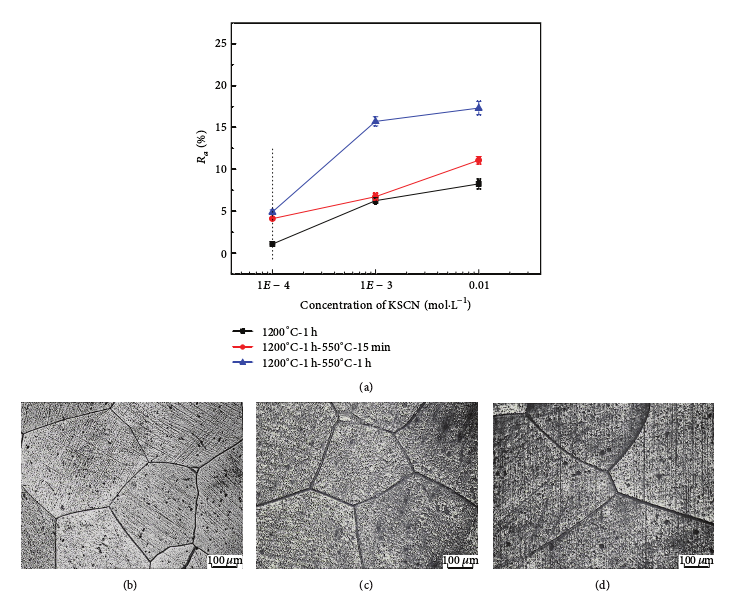

图3 （a）不同KSCN浓度对活化率Ra的影响；（b）~（d）429不锈钢在电化学测试后在550℃时效15min又电化学测试后的微观形貌；（b）0.0001M KSCN, （c）0.001M KSCN, （d）0.01M KSCN

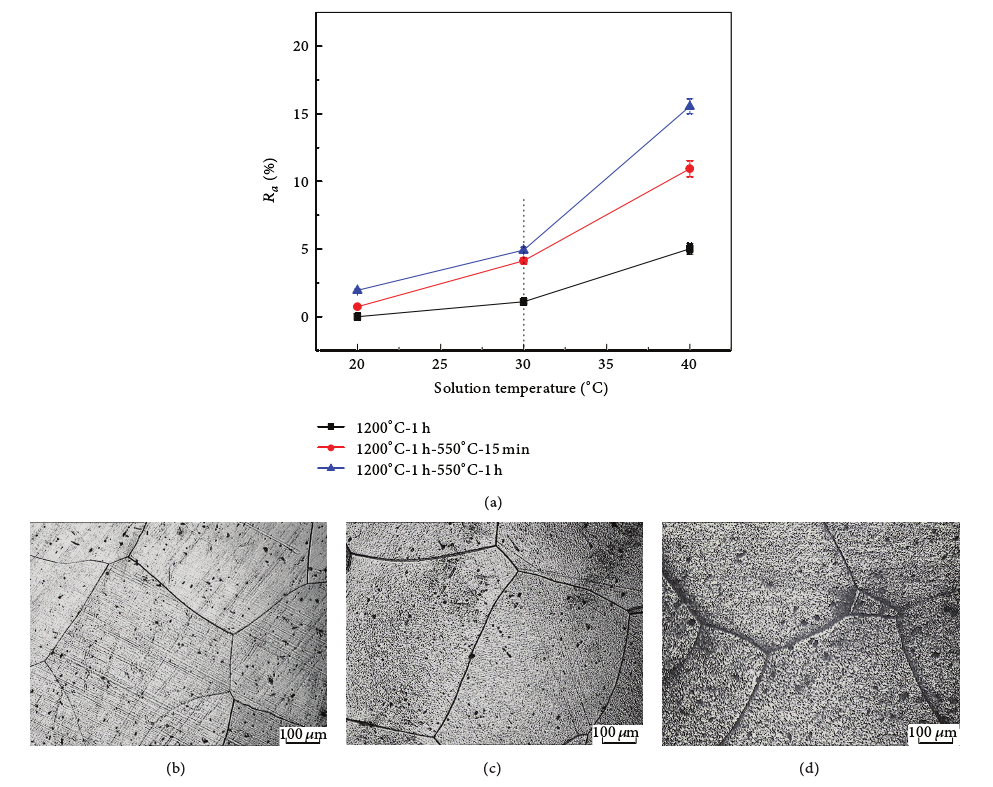

图4 电解质溶液温度的影响（a）Ra随电解质溶液温度的变化（b）~（d）429不锈钢在550℃时效15min又电化学测试后的微观形貌（b）20℃，（c）30℃，（d）40℃

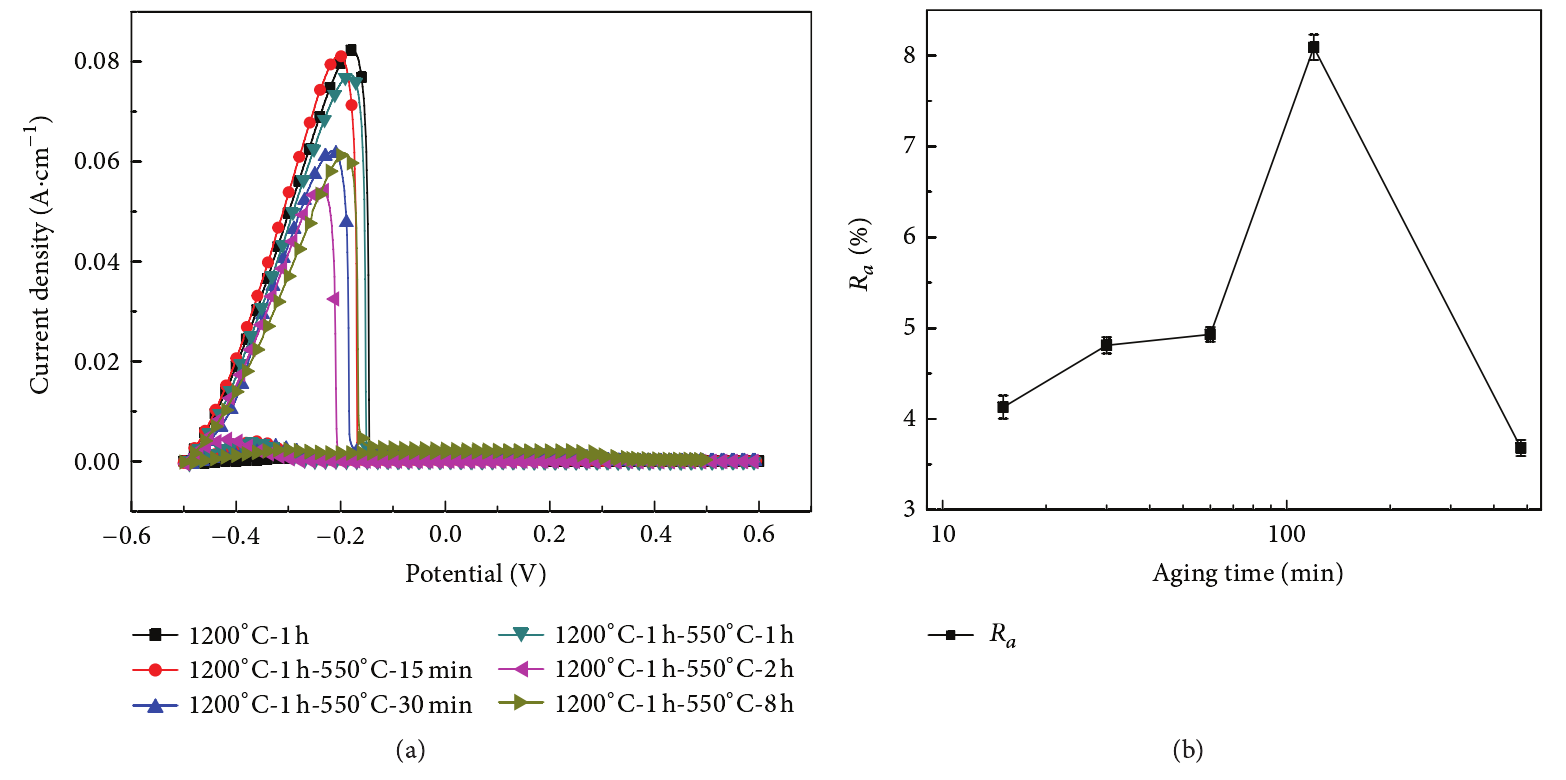

图5 429不锈钢550℃下时效不同时间的DL-EPR测试的Ra值

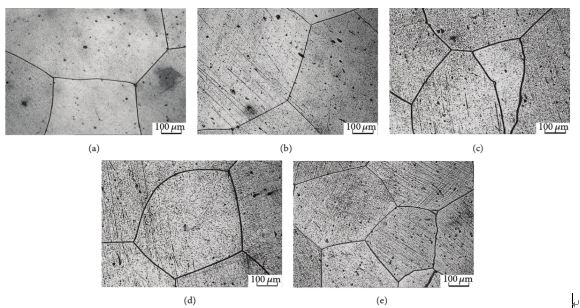

图6 429不锈钢550℃时效不同时间后电化学测试的微观形貌：（a）15min （b）30min （c）1h （d）2h （e）8h

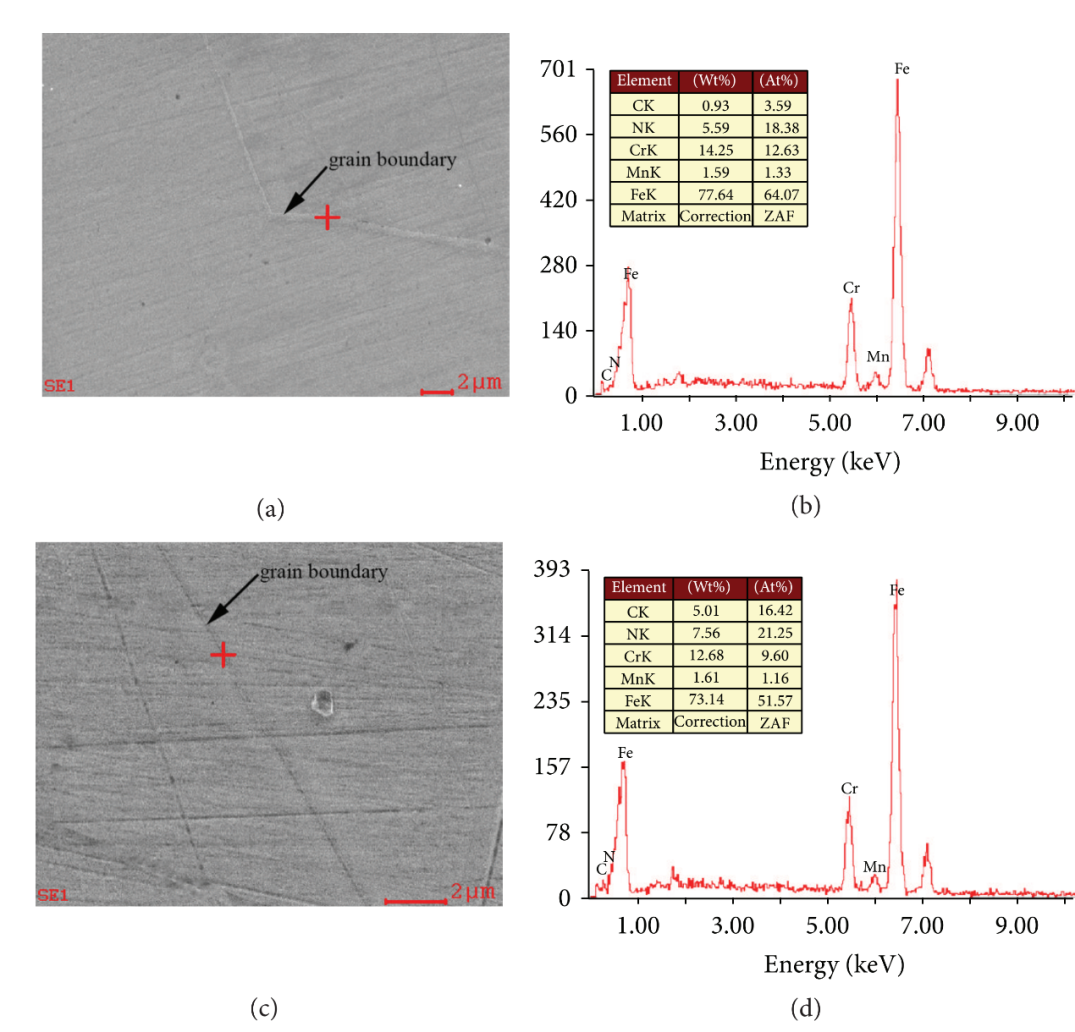

图7 429不锈钢沿着晶界部位的SEM和EDS分析结果固溶处理的试样（a）及其晶界处的能谱分析结果（b）， 550℃时效1h的试样（c）及其晶界处的能谱分析结果（d）

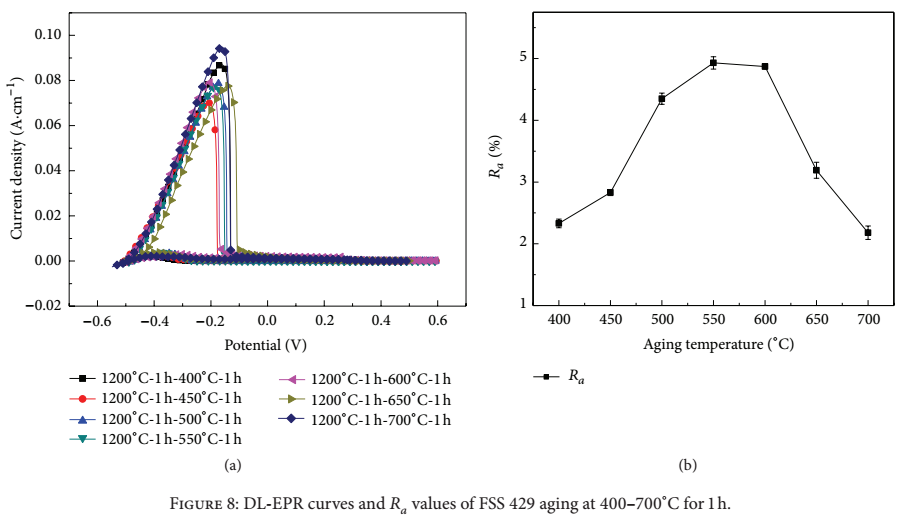

图8 429不锈钢在400~700℃时效1h后的DL-EPR测试曲线及Ra值

表7 不同热处理条件的429不锈钢Ra值

时效温度/oC	时效时间/min	R_a/%	时效温度/oC	时效时间/min	R_a/%
450	15	1.89	600	15	3.03
450	30	2.11	600	30	3.57
450	60	2.83	600	60	4.87
500	15	1.82	600	120	5.68
500	30	2.12	650	30	1.71
500	60	4.35	650	60	3.19
550	15	4.13	650	120	4.27
550	30	4.81	700	30	1.70
550	60	4.93	700	60	2.18
550	120	8.09	700	120	3.73
550	480	3.68

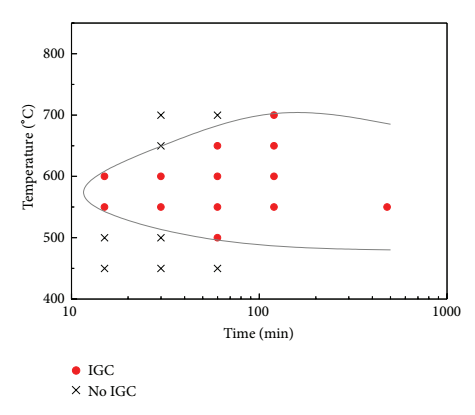

图9 429不锈钢的TTS曲线

由曲线可知，晶间腐蚀最易于发生在是时效温度范围在450-600℃。超出这个范围时，如450℃，650℃，700℃，即使时效足够长的时间晶间腐蚀也较轻。敏感度鼻尖温度在550℃附近。

5.3 高温氧化

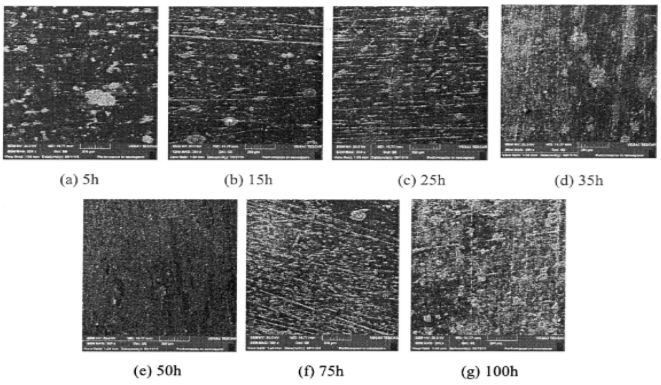

图10 429不锈钢800℃下氧化不同时间的氧化膜表面形貌

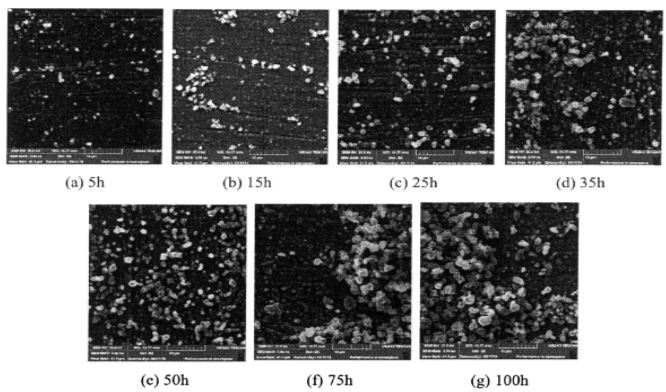

图11 429不锈钢800℃下氧化不同时间放大5000倍的氧化膜表面形貌

图10是429不锈钢800℃下氧化不同时间放大200倍的氧化膜表面形貌。可以看出，在800℃下氧化的程度轻微，直到氧化时间100小时时，试样表面的划痕仍然清晰可见，未形成致密的氧化膜。429不锈钢800℃下氧化不同时间放大5000倍的氧化膜表面形貌如图11.样本表面基本上是白色的颗粒状物质。能谱分析表明，其由O、Cr元素组成。

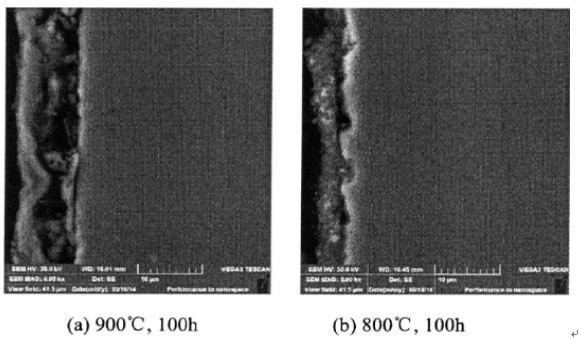

图12 429铁素体不锈钢在不同温度下氧化100h的氧化膜截面形貌

对高温氧化后的429铁素体不锈钢进行截面扫描观察，得到其在不同温度下氧化100h的截面形貌如图12.在900℃下，氧化膜厚度大致14μm,800℃下氧化膜厚度为69μm.
