首页 > 铁素体不锈钢耐蚀性基础数据库专题 > 腐蚀类型
- 405
|
环境 |
最大应力/MPa |
延伸率/% |
断裂时间/h |
|
空气 |
369 |
5.3 |
26.6 |
|
介质 |
270 |
2.1 |
13.8 |

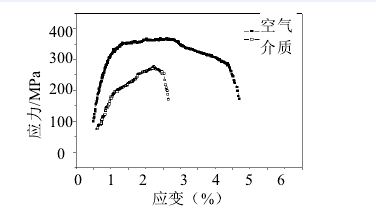

图1 405不锈钢的应力应变曲线

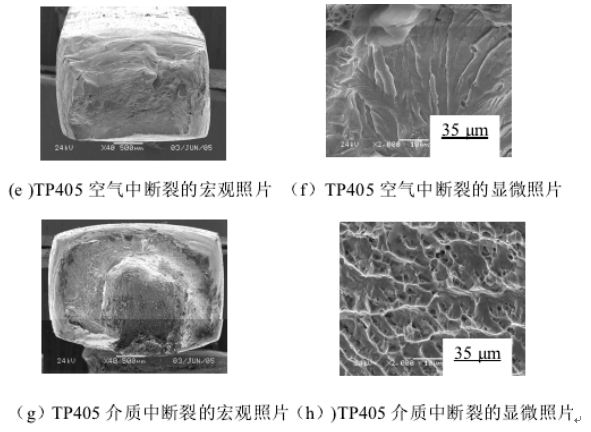

图2 405不锈钢拉伸断口形貌

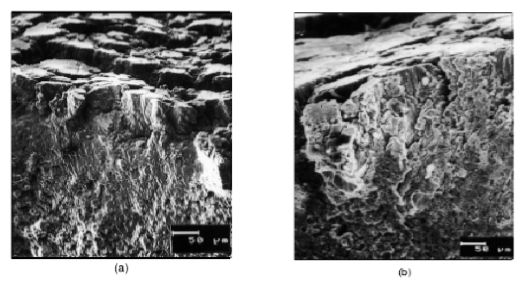

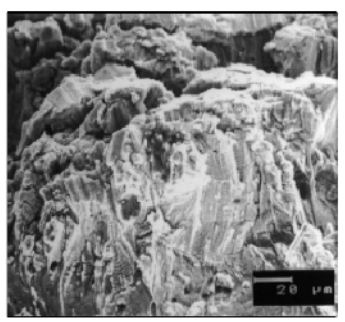

图3 405不锈钢在含5%NaOH介质中慢拉伸后的断裂形貌（a）一级（b）二级
（温度为288℃，拉伸速率为10-4/s, 不同供应渠道分为一级和二级）

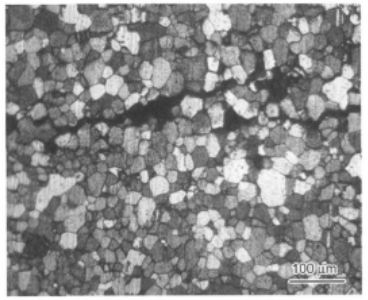

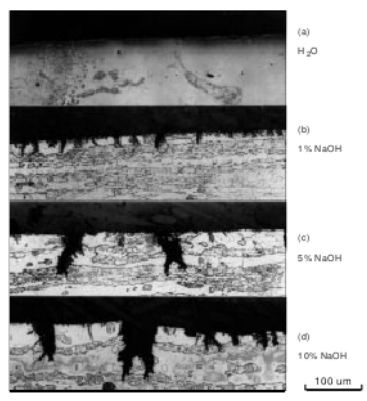

图4 二级405不锈钢在不同介质中进行慢拉伸后截面裂纹的金相拼接图
纯水（b）1%NaOH（c）5%NaOH（d）10%NaOH
（温度为288℃，拉伸速率为10-4/s,供应渠道为二级）
图5 一级405不锈钢在含5%NaOH介质中慢拉伸后的表面断裂纹理
（温度为288℃，拉伸速率为10-4/s,供应渠道为一级）
表6 不同试样观察到的裂纹深度（在332oC含10%NaOH环境下）
|
Materials |
Condition |
Max. Crack Depth, μm(mils) |
|
|
200 days at 90% σy |
+33 days at 110% σy |
||
|
405 SS |
As-received sensitized |
General corrosion |
No further exposure |
|
Type 410 |
482℃ sensitized |
1 fractured in 5 days 1 3→4(75→100) |
Except for 565 1(25) |
|
565℃ and 649℃sensitized |
- |
|
|
5.2 点蚀

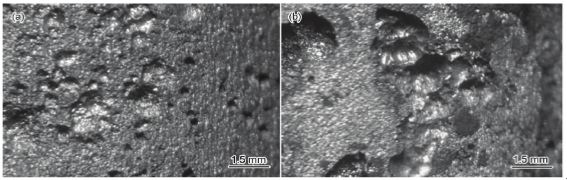

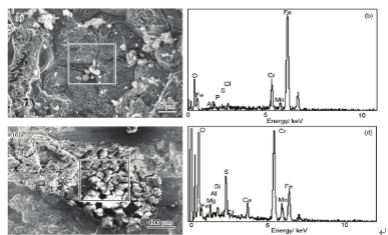

图6 405不锈钢在侵蚀液（15g FeCl3+50ml HCl+120ml H2O）中浸泡后的点蚀形貌及表面成分分析（a,b）除去腐蚀产物，（c,d）未除去腐蚀产物

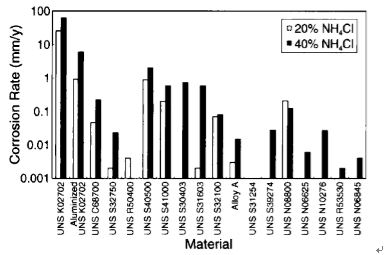

图7 在沸腾的含20wt%和40wt%NH4Cl溶液72h不同材料的腐蚀速率
5.3 晶间腐蚀

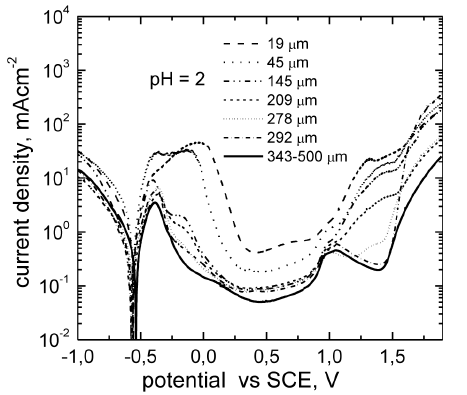

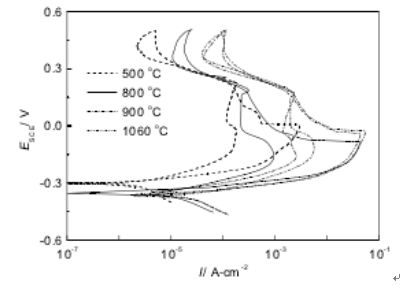

图8 405不锈钢在KSCN-H2SO4溶液中进行双环电化学动电位再活化法测试
在800℃条件下进行热处理可以有效地降低405不锈钢发生晶间腐蚀的倾向
表7 U型和平板型未焊接405不锈钢的化学和EPR测试参数
|
Specimen |
Condition |
Corrosion test |
Weight loss/mg |
Metallography |
EPR(Ii/If) |
|
1 |
F |
Chem |
3 |
No IGA |
- |
|
2 |
FH |
Chem |
376 |
IGA(2.5) |
- |
|
3 |
FH |
Chem |
439 |
IGA(2) |
- |
|
4 |
FHR |
Chem |
45 |
No IGA |
- |
|
5 |
FH |
EPR |
- |
- |
0.646 |
|
6 |
FH |
EPR |
- |
- |
0.632 |
|
7 |
FHR |
EPR |
- |
- |
0.015 |
|
8 |
UH |
Chem |
632 |
IGA(3.3, 3.2) |
- |
|
9 |
UH |
Chem |
- |
IGA(3.3, 2.8) |
- |
|
10 |
UHR |
Chem |
- |
No IGA |
- |
F=flat, U=U-band, H=sensitization heat-treatment for 10min at 1045℃,
R=relief annealing for 1h at 680 ℃
表8 U型和平板型的焊接用405不锈钢的化学和EPR测试参数
|
Specimen |
Corrosion test |
Weight loss/mg |
Dye penetrant |
Metallography |
EPR(Ii/If) |
|
Welded flat plates |
|||||
|
11 |
Chem |
- |
No flaws |
Slight IGA under weld |
- |
|
12 |
Chem |
- |
No flaws |
Slight IGA under weld |
- |
|
13 |
Chem |
4 |
Small flaws under weld |
Cracking under weld |
- |
|
14 |
Chem |
4 |
Small flaws under weld |
Cracking under weld |
- |
|
15 |
Chem |
- |
No flaws |
No cracking |
- |
|
16 |
Chem |
- |
No flaws |
Surface roughening of weld |
- |
|
17 |
EPR |
- |
- |
- |
0.040 |
|
18 |
EPR |
- |
- |
- |
0.022 |
|
19 |
EPR |
- |
- |
- |
0.035 |
|
20 |
EPR |
- |
- |
- |
0.017 |
|
21 |
EPR |
- |
- |
- |
0.034 |
|
Welded U-bands |
|||||
|
22 |
Chem |
- |
Fail HAZ + weld |
|
- |
|
23 |
Chem |
- |
Fail HAZ + weld |
|
- |
|
24 |
Chem |
- |
Fail HAZ + weld |
|
- |
|
25 |
Chem |
34 |
Fail HAZ + weld |
|
- |
|
26 |
Chem |
34 |
Fail HAZ + weld |
|
- |
|
27 |
Chem |
136 |
No flaws |
|
- |
|
28 |
EPR |
- |
- |
- |
0.427 |
|
29 |
EPR |
- |
- |
- |
0.376 |

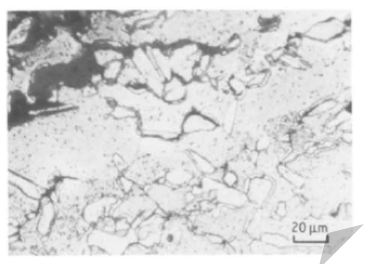

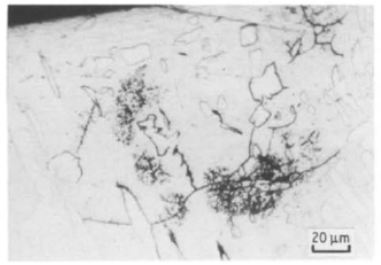

图9 在1045℃敏化10分钟的405不锈钢晶间腐蚀图

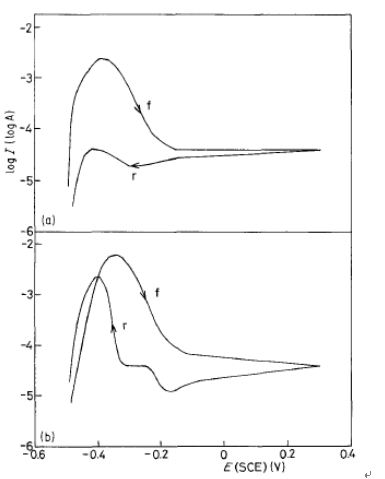

图10 405不锈钢焊缝正扫（f）和反扫（r）电化学动电位再活化曲线图
平型（面积20mm2）（b）U型（面积30mm2）

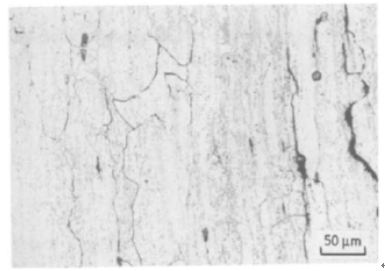

图11 出现晶间腐蚀的405不锈钢U型焊缝热影响区表面形貌

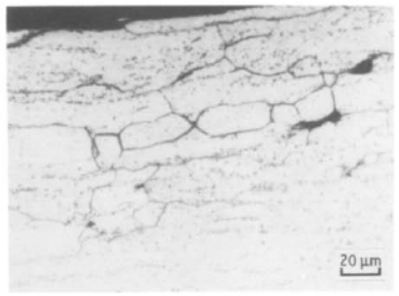

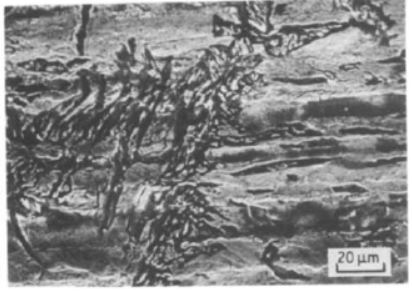

图12 出现晶间腐蚀的405不锈钢U型焊缝热影响区截面图
图13 405不锈钢U型焊缝热影响区表面细小裂纹形貌图
图14 405不锈钢U型焊缝截面图（含酒精的氯化铁进行腐蚀）
图15 405不锈钢平型焊缝热影响区表面裂纹形貌图
图16 出现晶间腐蚀的405不锈钢平型焊缝热影响区截面图（含酒精的氯化铁进行腐蚀）
图17 出现回火马氏体的405不锈钢平型焊缝截面图
图18 出现回火马氏体的腐蚀表面的405不锈钢U型焊缝表面形貌
图19 在680℃退火的405不锈钢U型焊缝截面（含酒精的氯化铁进行腐蚀）

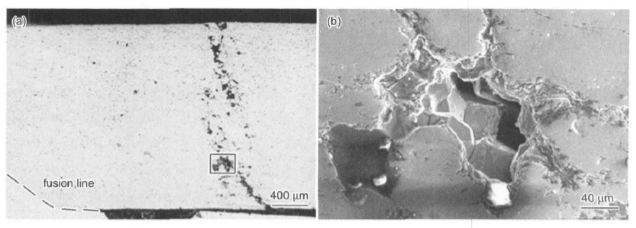

图20 405不锈钢管壁开裂形貌（a）所选区域的放大图像（b）在图2a上一部分

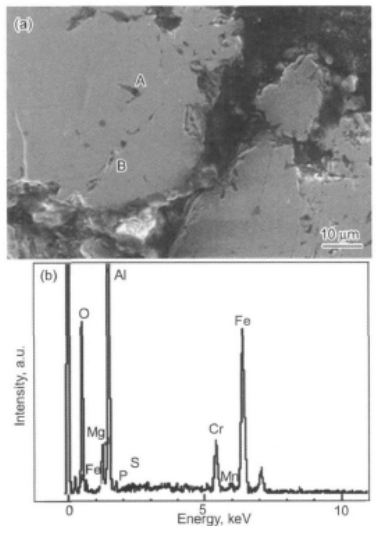

图21 夹杂物靠近裂纹形貌（a）和标记的夹杂物A和B的能谱分析图（b）
图22 405不锈钢钢管微裂纹的金相图

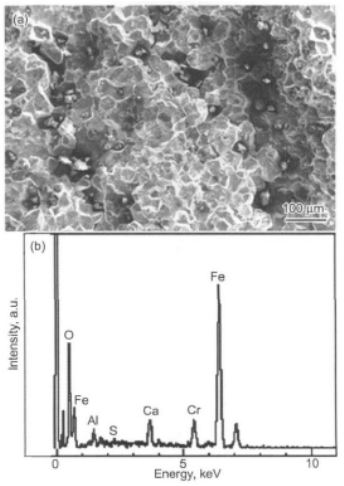

图23 405不锈钢钢管断面形貌（a）裂纹表面（b）能谱
