葛洲坝电站工作弧门二十年运行案例
水利设施介绍：
葛洲坝水利枢纽它位于中国湖北省宜昌市境内的长江三峡末端河段上，距离长江三峡出口南津关下游2.3公里。它是长江上第一座大型水电站，也是世界上最大的低水头大流量、径流式水电站。1971年5月开工兴建，1972年12月停工，1974年10月复工，1988年12月全部竣工。坝型为闸坝，最大坝高47米，总库容15.8亿立方米。总装机容量271.5万千瓦，其中二江水电站安装2台17万千瓦和5台12.5万千瓦机组；大江水电站安装14台12.5万千瓦机组。年均发电量140亿千瓦时。
葛洲坝水利枢纽工程由船闸、电站厂房、泄水闸、冲沙闸及挡水建筑物组成，船闸为单级船闸，一、二号两座船闸闸室有效长度为280米，净宽34米，一次可通过载重为1.2万至1.6万吨的船队。每次过闸时间约50至57分钟，其中充水或泄水约8至12分钟。三号船闸闸室的有效长度为120米，净宽为18米，可通过3000吨以下的客货轮。每次过闸时间约40分钟，其中充水或泄水约5至8分钟。上、下闸首工作门均采用人字门，其中一、二号船闸下闸首人字门每扇宽9.7米、高34米、厚27米，质量约600吨。为解决过船与坝顶过车的矛盾，在二号和三号船闸桥墩段建有铁路、公路、活动提升桥，大江船闸下闸首建有公路桥。
两座电站共装有21台水轮发电机组，其中：大江电站装机14台、单机容量12.5万千瓦，二江电站装机7台（17万千瓦2台、12.5万千瓦5台），总装机容量271.5万千瓦，每年可发电157亿千瓦时。
二江泄洪闸是葛洲坝工程的主要泄洪排沙建筑物，共有27孔，最大泄洪量83900立方米/秒，采用开敞式平底闸，闸室净宽12米，高24米，设上、下两扇闸门，尺寸均为12×12米，上扇为平板门，下扇为弧形门，闸下消能防冲设一级平底消力池，长18米。大江冲沙闸为开敞式平底闸，共9孔，每孔净宽12米，采用弧形钢闸门，尺寸为12x19.5米，最大排泄量20000立方米/秒。三江冲沙闸共有6孔采用弧形钢闸门，最大泄量10500立方米/秒。
三座船闸中，大江1号船闸和三江2号船闸为中华人民共和国和亚洲之最。船闸各长280米、高34米，闸室的两端有2扇闸门，下闸门两扇人字型闸高34米，宽9.7米，重600吨。
失效情况：

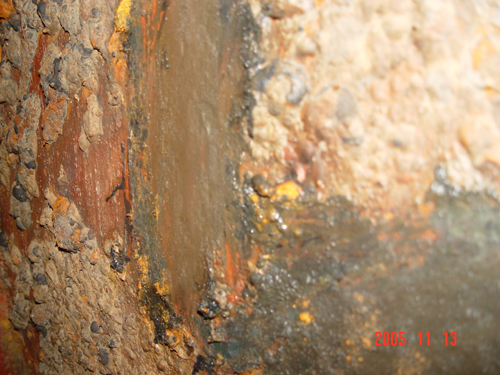

泄洪洞弧门长期浸泡在水里，运行近20年，弧门支臂采取的是箱型梁结构，其涂层体系为喷锌，然后喷环氧云铁及环氧面漆，2005年检查时锈层基本达到1cm厚，腐蚀坑深度约0.5mm.
失效原因：
该弧门为典型的运行年限长导致的涂层失效情况，锌层消耗完后生锈导致涂层脱落。
图谱照片：
