案例三：中石油西部管道公司某地输气管道外防腐层测试
　　西部某地输气管道投产已经10年，管体采用3PE防腐，补口采用“环氧底漆+辐射交联聚乙烯热收缩带”的补口结构。近年来，通过内外检测发现，在某些强腐蚀性地段，存在由于热收缩带密封缺陷所导致的管体腐蚀问题。

　　为配合该段管道补口修复工程，西部管道公司在典型强腐蚀性地段（如盐渍土、砾石环境等）选取了50道补口进行开挖检测，掌握了原有补口材料的失效模式和失效原因。同时，在其他管道上，选取了4种常见3PE管道补口结构，共11道补口进行了开挖检测，藉此掌握几种补口修复材料的长期使用性能。

　　（1）热收缩带补口现场检测及结果统计

　　1）补口防腐层现场检测方式及内容

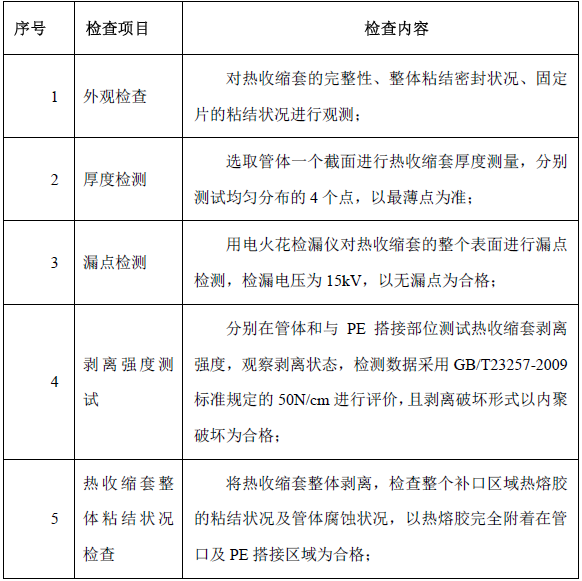

　　对于50道热收缩带补口，采用人工定点开挖方式进行直接检测，检测内容包括：土壤腐蚀性检测；补口防腐层检测；管体腐蚀状况检测。其中，补口防腐层现场检测内容如下表所示：

　　2）热收缩带补口有效性的判定准则

　　（2）热收缩带补口失效原因分析

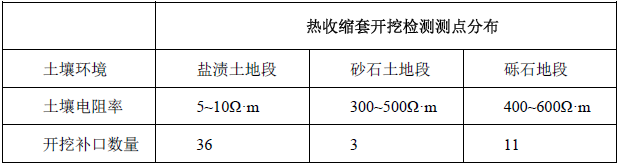

　　应三种典型的土壤环境，分别为盐渍土、砂石土和砾石地段，共计开挖检测热收缩带补口50道。通过现场检测和数据分析，对开挖点热收缩带补口的状况做出了评价。


　　图3-1 补口整体腐蚀失效情况（补口3、6、9、12点位置全部腐蚀）

　　保护失效形式又表现为整体腐蚀失效和局部腐蚀失效两种形式。 整体腐蚀失效指管体3、6、9、12点全部腐蚀（如图3-1）； 局部腐蚀失效是指在管体补口3、6、9、12点位置至少有一点未腐蚀（如图3-2）。


　　图3-2 补口局部腐蚀失效情况（补口12点位置完好，3、6、9点位置腐蚀）

　　3）防腐层现场检测结果

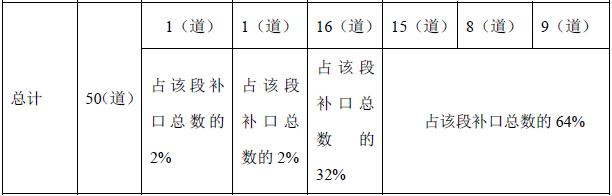

　　测的50道热收缩带补口中，只有1道补口整体保护有效，1道环氧底漆保护有效，完好、未腐蚀；其余补口均出现腐蚀失效现象。对50道补口进行检测分析，补口失效详细情况见下表：

　　经统计，开挖检测的50道补口中：

　　补口完好1道，占开挖检测补口总数的2%; 环氧底漆有效1道，占开挖检测补口总数的2%; 补口整体腐蚀失效16道，占开挖检测补口总数32%; 补口局部腐蚀失效32道，占开挖检测补口总数66%.其中，只在管体补口 6点位置腐蚀的口16道；12点位置完好，3点或9点位置腐蚀、6点位置腐蚀的口8道；3、6、9点位置腐蚀，12点位置完好的口9道； 所有失效的口均在6点位置出现严重腐蚀，占开挖检测补口总数的98%.
